15 cm Torpedobootkanone

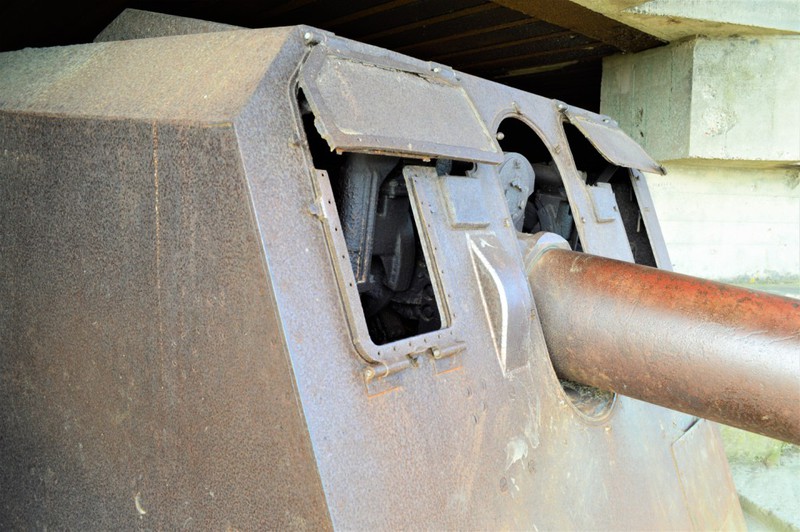

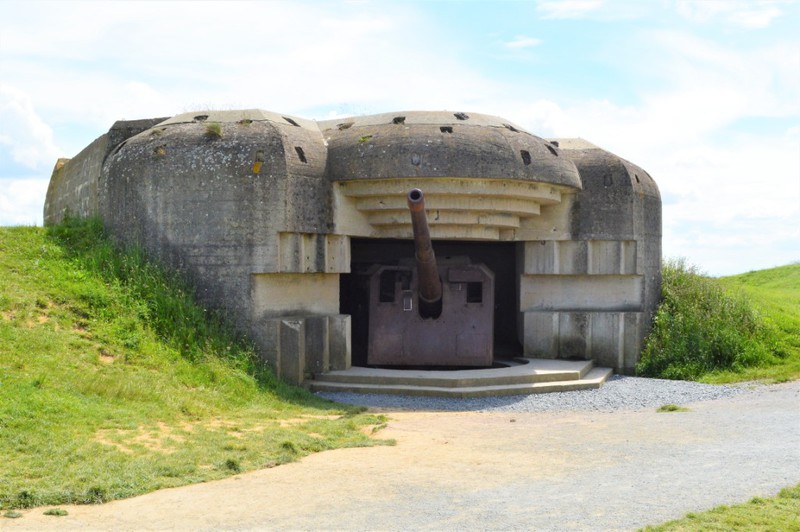

Dieses Geschütz wurde ursprünglich für kleinere Schiffseinheiten entwickelt. Aber sie wurden wie viele andere Schiffsgeschütze auch in befestigten Landstellungen eingebaut. Die Batterie "Longues sur Mer" in der Normandie ist ein Beispiel dafür. Diese Batterie verfügte über 4 dieser Geschütze und die Anlage ist noch relativ gut erhalten. Nun die Kampfhandlungen am 6. Juni 1944 und danach haben ihre Spuren hinterlassen.
Technische Daten 15-cm-Tbts.L.C/36M |
||
A. Maße |
||
1. Rohr und Verschluß |
||
Kaliber, über den Feldern gemessen |
149,1 mm |
|
Durchmesser der Seele in den Zügen |
152,6 mm |
|
Ganze Länge des Rohres = 48 Kaliber |
7165 mm |
|
Länge von der Bodenfläche bis zum Stützansatz für den Bodenrand der Kartuschhülse |
350 mm |
|
Seelenlänge |
6815 mm |
|
Länge des Ladungsraumes |
1228 mm |
|
Länge des gezogenen Teils |
5587 mm |
|
Zahl der Züge |
44 |
|
Tiefe der Züge |
1,75 mm |
|
Breite der Züge |
5,64 mm |
|
Breite der Felder |
4,5 mm |
|
Anfangsdrall |
45 Kaliber |
|
Enddrall |
30 Kaliber |
|
2. Wiege |
||
Rauminhalt der Rücklaufbremse |
12 Liter |
|
Abzulassende Flüssigkeitsmenge |
0 Liter |
|
Füllende Rücklaufbremse |
12 Liter |
|
Anfangsdruck des Luftvorholers |
85 kg/cm² |
|
Enddruck des Luftvorholers |
115 kg/cm² |
|
Anfangskraft des Luftvorholers |
6770 kg |
|
Endkraft des Luftvorholers |
12900 kg |
|
Rücklauf bei Null-Grad-Erhöhung |
410 mm |
|
Rücklauf bei größter Erhöhung |
425 mm |
|
Rücklauf bis zum Anschlag |
450 mm |
|
Teilkreishalbmesser des Höhenrichtzahnbogens |
780 mm |
|
Rückstoßkraft bei Null-Grad-Erhöhung |
58000 kg |
|
Rückstoßkraft bei größter Erhöhung |
60000 kg |
|

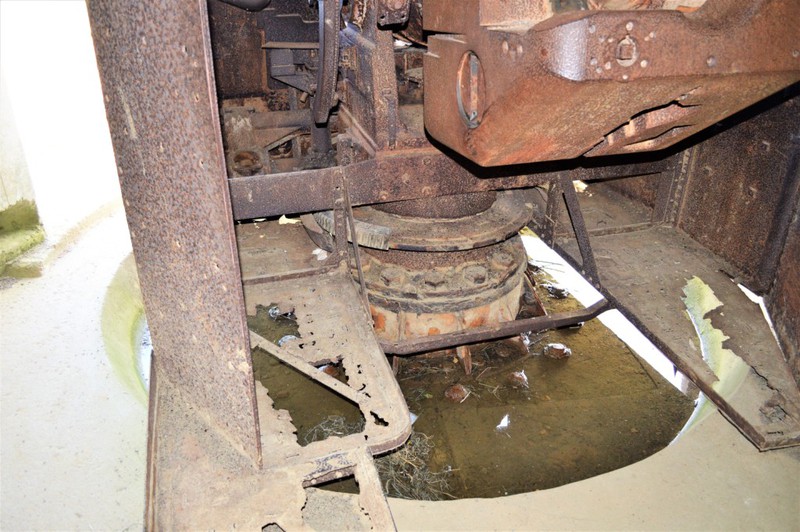

3. Lafette |
||
Feuerhöhe über Unterkante Sockelflansch |
1315 mm |
|
Feuerhöhe über Bedienungsplattform |
1186 mm |
|
Bedienungshalbmesser, normal |
3930 mm |
|
Bedienungshalbmesser, mindestens |
3630 mm |
|
Durchmesser des Scheransatzes am Sockel |
790 mm |
|
Durchmesser des Sockelflansches |
1030 mm |
|
Stärke des Sockelflansches |
45 mm |
|
Schraubenkreisdurchmesser für Sockelbefestigungsschrauben |
910 mm |
|
Anzahl der Sockelbefestigungsschrauben |
14 |
|
Stärke der Sockelbefestigungsschrauben |
21/2 Zoll |
|
Länge der Sockelbefestigungsschrauben |
110 mm |
|
Größte Erhöhung |
30 Grad |
|
Größte Senkung |
10 Grad |
|
Größter Schwenkbereich (bei Schwenkbegrenzung) |
+159 Grad |
|
Bezeichnung der Zielfernrohre |
B.Z.C/2 |
|
Senkrechter Abstand der Ziellinie von der Seelenachse |
links |
+ 143 mm |
rechts |
+ 143 mm |
|
Seitlicher Abstand der Ziellinie von der Seelenachse |
linke Seite |
915 mm |
rechte Seite |
825 mm |
|
S.-V.-Einstellung, Seitenvorhalteebene |
links |
224/16 Grad |
rechts |
176/16 Grad |
|
B. Gewichte |
||
Rohr mit Verschluß |
7200 kg |
|
Wiege, einschließlich Brems- und Vorholeinrichtung |
1730 kg |
|
Lafette |
3885 kg |
|
Schild (mit dünner Vorderwand) |
ca. 4153 kg |
|
Richtwerke |
592 kg |
|
Zieleinrichtung, einschließlich Zielfernrohre |
650 kg |
|
Elektrische Einrichtung |
580 kg |
|
Gesamtgewicht des Geschützes (ohne Zubehör) |
ca. 18800 kg |
|
Zubehör, einschließlich Zurrung |
330 kg |
|
C. Munition und ballistische Angaben |
||
Geschoßanfangsgeschwindigkeit (V0) |
835 m/s |
|
Geschoßgewicht |
45,5 kg |
|
Geschoßlänge |
655 mm |
|
Ladungsgewicht |
14 kg |
|
Gewicht der Hülsenkartusche |
23,5 kg |
|
Länge der Hülsenkartusche |
865 mm |
|
Größte Schußweite |
18300 m |
Auch hier gilt eine ausführliche technische Beschreibung gibt es in der FB-Gruppe!
