WLP 14 T
Zur Erstausstattung der BW gehörte Wechselladerpritsche WLP 14 T. Die Bezeichnung bedeutet Wechselladerpritsche 14 Tonnen (Nutzlast).

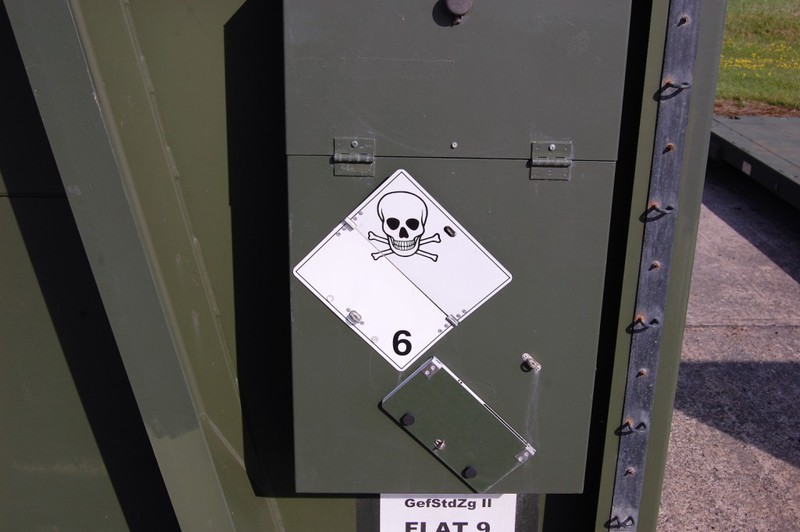

Die Grundausführung ist das sogenannte Flat Rack, das ist eine offene Pritsche ohne Bordwände. Auf diesen Flat Racks können Witterungsbeständige Güter transportiert werden. Das reicht von Fahrzeugen, über Kanisterpaletten bis zu MARS Raketenstart- und Transportbehälter. Zum Transport Witterungsempfindlicher Güter kann man die WLP 14 T mit einer Plane versehen. Es gibt zwei verschiedene Größen der Planen- und Spriegel-Konstruktion, die sich in der Höhe unterscheiden. Die Güter können an zahlreichen Zurrösen an den Pritschenrändern niedergezurrt werden. Die Zurrmittel (Gurte und Ratschen können bei nichtgebrauch in den beiden Fächern an der Vorderwand verstaut werden. Zur Verzurrausstattung gehört auch der Sperrbalken der mit zwei Spannketten einen formschlüssigen Abschluss der Ladung ermöglicht. Einige Flat Racks sind an der Vorderseite mit 4 Klapptafeln versehen. Wenn Gefahrgut auf den Flat Racks verladen ist, müssen gem. ADR an allen 4 Seiten der Ladeeinheit sogenannte Großzettel (Placards) angebracht sein. Auf den Bildern sieht man einmal den Großzettel der Klasse 1 (Explosivstoffe) und einmal den Großzettel der Klasse 6 (Giftige Stoffe). Die anderen 2 Großzettel stehen für die Klasse 1.4 (z. B. Munition) und Klasse 8 (Ätzende Stoffe).
Die Wechselladepritsche 14 T ist für den Transport von:
- Palettierter Munition
- Artillerie Munition 155 mm
- Lenkflugkörpern in TULB
- Minen Boxpaletten
- Mobilen Boxpalettenlagern
- Gitterboxpaletten
- Palettierten Versorgungsgütern
- Schadfahrzeugen
- Kabinen I und II
- Leeren Wechselladepritschen
Geeignet und wird im gesamten Bereich der Logistik genutzt.
Allgemeine Angaben WLP 14 T |
|
Hersteller |
Schmitz |
Gesamtlänge |
6,62 m |
Nutzbare Länge |
6,25 m |
Gesamtbreite |
2,55 m |
Nutzbare Breite |
2,44 m |
Gesamthöhe niedrige Plane |
1,66 m |
Gesamthöhe hohe Plane |
2,35 m |
Gewicht |
2,0 t |
Gewicht mit Verzurrausstattung |
2,16 t |
Gewicht mit Verzurrausstattung und Plane |
2,49 t |
Nutzlast |
14,0 t |
WLP 14 T Flat Rack

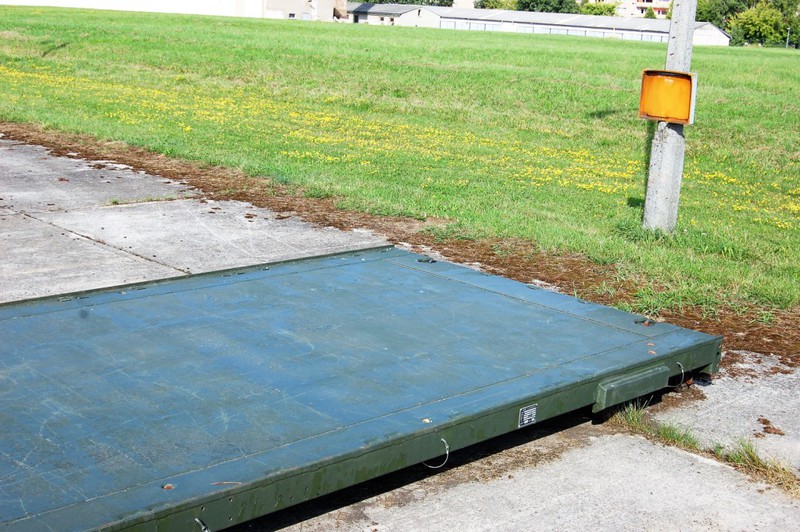

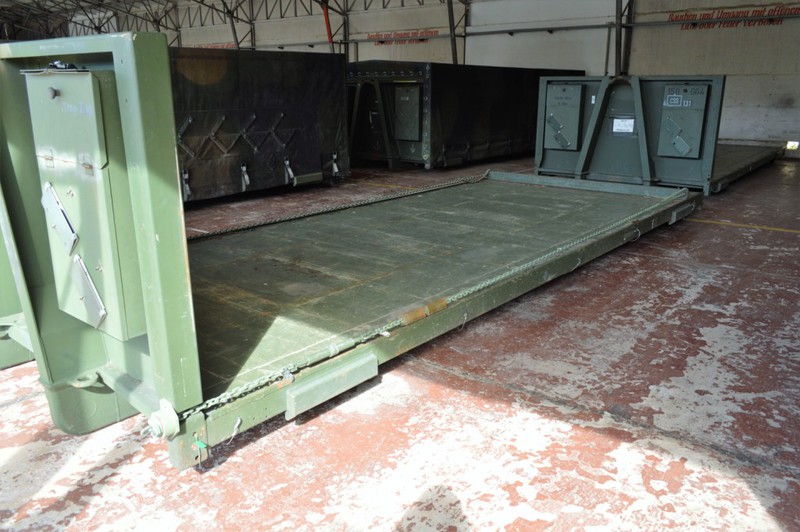

Die Bilder zeigen die Grundform der WLP 14 T, teilweise mit ausgerüstet mit einem Sperrbalken zur Ladungssicherung.

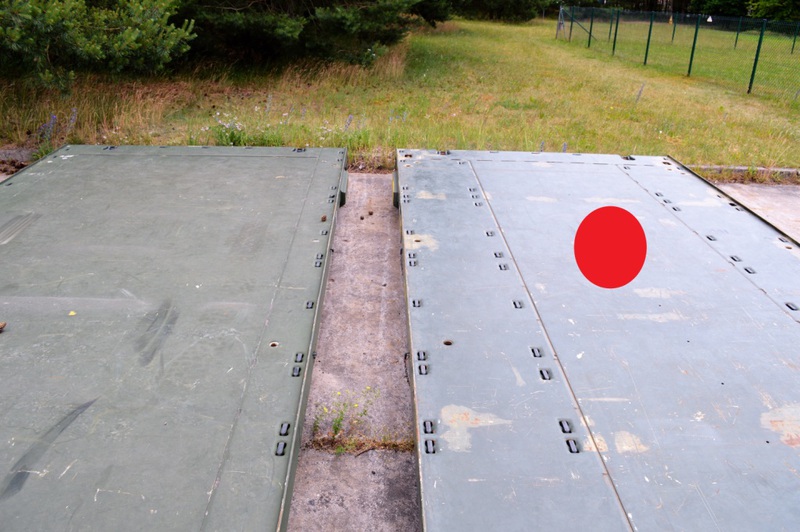

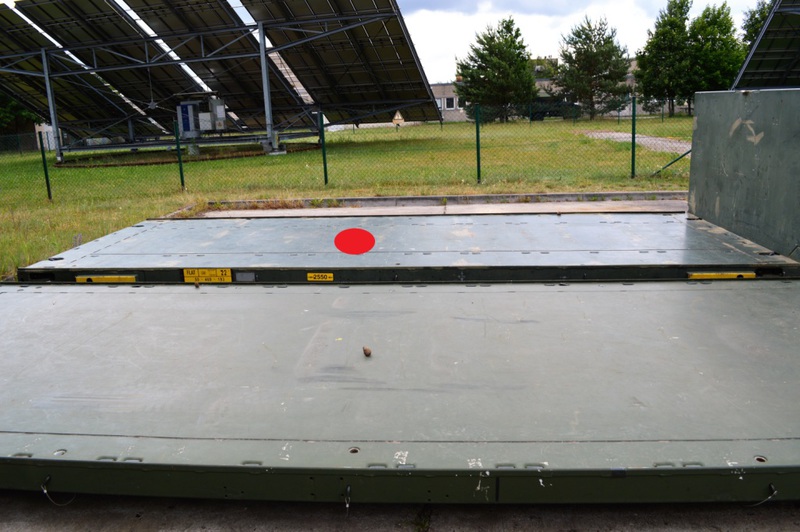

Anmerkung: Wenn auf den Bildern die WLP 14 T-2 zu sehen ist, dann habe ich sie mit einem roten Punkt markiert.
Beladungsmöglichkeiten
Die folgenden Bilder zeigen Beladebeispiele. Weitere Beispiele der Beladung sind auf anderen Seiten zu finden, ich werde da nicht weiter darauf eingehen.
Mit niedriger Plane
Mit hoher Plane
Mit Spriegelgestell
Das Spriegelgestell ist im Prinzip bei der hohen und niedrigen Plane identisch aufgebaut. Auf den Bildern ist das hohe Spriegelgestell zu sehen.
Die Plane
Auf den Bildern ist eine ausgebreitete hohe Plane zu sehen. So etwas wird gemacht um eine Plane zu reinigen oder zu reparieren.
TULP Plane/Spriegel WLP 14 T
Die Plane und das Spriegelgestell wird bei Nichtgebrauch in diesen Kisten verstaut, eingelagert und transportiert! Jede Kiste nimmt nur eine Plane und ein Spriegelgestell auf!
Transportfahrzeuge
Die WLP 14 T kann ohne Probleme mit den folgenden Fahrzeugen transportiert werden!
