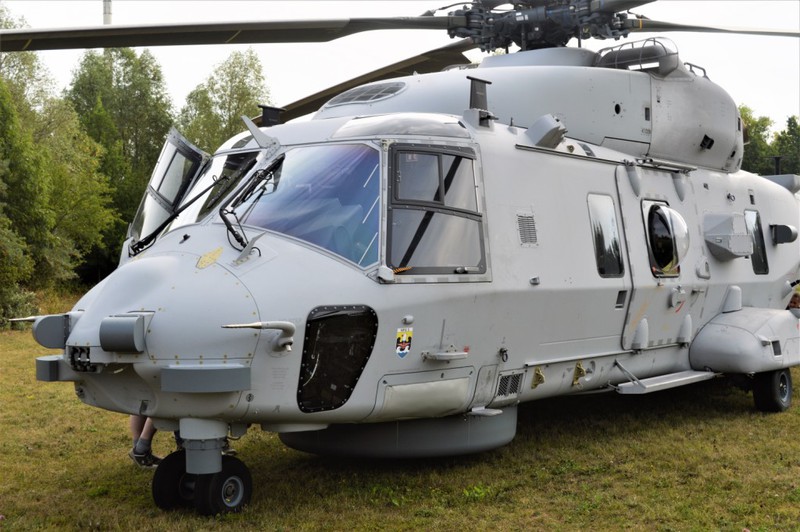

NTH Sea Lion

Für die Seestreitkräfte gibt es spezielle Varianten des NH 90 (MH 90). Zum einen ist die Kabine gegenüber den Mustern für Heer oder Luftwaffe verkürzt. Zudem haben alle MH 90 ein Seeraumüberwachungsradar. Mit dem MH 90 hat es erstmals geschafft, das man ein Grundmodell mit unterschiedlichen Rüstsätzen in verschiedenen Rollen einzusetzen.



Als erste Version wurde der NTH Sea Lion eingeführt, der sukzessive den Westland Sea King MK 41 ersetzt. Dadurch wird der Beitrag Deutschlands zur Sicherstellung der Seenotrettung in Nord- und Ostsee gewährleistet. Der Sea Lion wird im Rahmen der SAR-Einsätze von Landbasen aus eingesetzt oder im Rahmen der Seeversorgung von Schiffen können bis zu 2 Hubschraubern auf den Einsatzgruppen-versorgern der Klasse 702 stationiert werden.

Technische Daten NTH Sea Lion

Indienststellung

2019

Außerdienststellung

-/-

Stückzahl

geplant 18

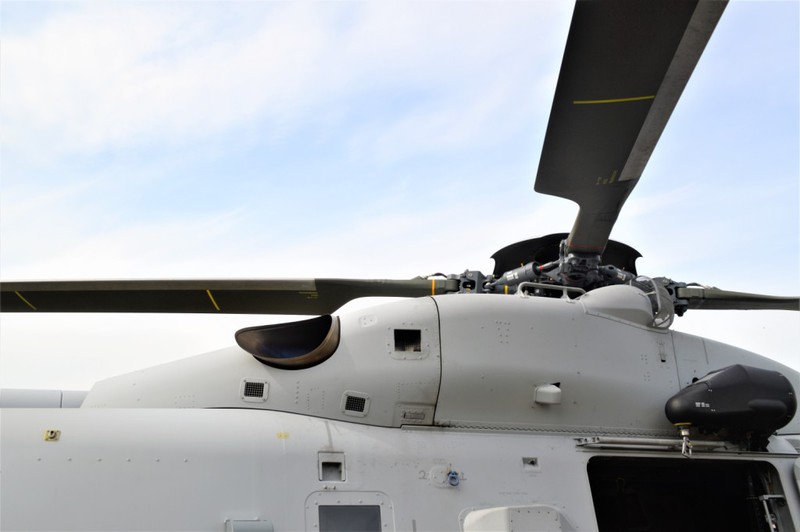

Rotoren

Hauptrotordurchmesser

16,30 m

Rumpf und Leitwerk

Besatzung

3 bis 4

Passagiere max. 20 (12 mit Türbewaffnung)

12 Tragen

Gesamtlänge bei laufenden Rotoren

19,60 m

Gesamthöhe bei laufenden Rotoren

5,31 m

Rumpflänge

16,09 m

Rumpfbreite

4,52 m

Rumpfbreite ohne Hauptfahrwerk

3,20 m

Rumpfhöhe

4,20 m

Länge bei gefaltetem Rotor und geklappten Heck

13,64 m

Breite bei gefaltetem Rotor und geklappten Heck

3,82 m

Höhe bei ruhenden Rotoren

5,31 m

Innenabmessungen

Länge

4,80 m

Breite

2,00 m

Höhe

1,58 m

Volumen

15,2 m³

Öffnungen der Schiebetüren

1,60 x 1,50 m

Öffnung der Heckrampe

1,78 x 1,58 m

Fahrwerk

Bauart

Dreipunkt Radfahrwerk

Gewichte

Leergewicht

6400 kg

max. Startmasse

11000 kg

max. Außenlast

4000 kg

Rettungswinde

270 kg

Interntreibstoff

2035 kg

Interne Zusatztanks je

400 kg

Externe Zusatztanks je

500 kg

Triebwerk

Typ / Anzahl

Rolls-Royce Turbomeca RTM 322 / 2

Leistung

2 x 1800 kW

Leistungen

max. Marschgeschwindigkeit in Meereshöhe

245 km/h

max. Schwebeflughöhe außerhalb Bodeneffekt

2355 m

max. Schwebeflughöhe im Bodeneffekt

2960 m

max. Reichweite mit Standardtreibstoffzuladung

1000 km

max. Steigleistung

11 m/sec

Geschwindigkeit in geringer Höhe

291 km/h

Reichweite

1000 km

Dienstgipfelhöhe

6000 m

Sensoren

360° Radar

Thales ENR

FLIR

Forward Looking Infrared

Warnsysteme zum Selbstschutz

4 x MLDSU, 4 x RSU und 2 x LSU

Mögliche Bewaffnung

2 x MG

cal. 50 FN Herstal M3M

Täuschkörperwerfer

MBDA Saphir-M

Abkürzungsverzeichnis

ENR

European Navy Radar

Europäisches Marine-Radar

LSU

Laser-Sensor-Units

Sensor zur Erfassung von Laserstrahlen

MBDA

Matra BAe Dynamics Aérospatiale
MH 90 Marine-hubschrauber 90

MLDSU

Missile-Launch-Detector-Sensor-Units

Raketenwarnsystem

NH 90

NATO-Helicopter 90

NTH

Naval Transport Helicopter

Marinetransporthubschrauber

RSU

Radar-Sensor-Units

Sensor zur Erfassung der Radarsignaturen anfliegender Flugkörper
