Spezial Fahrzeuge
Aus Kapazitätsgründen fasse ich hier mal alles zusammen was nicht in die großen Kategorien passt.
Mastiff PPV (Protected Patrol Vehicle)
Wolfhound TSV (Tactical Support Vehicle)

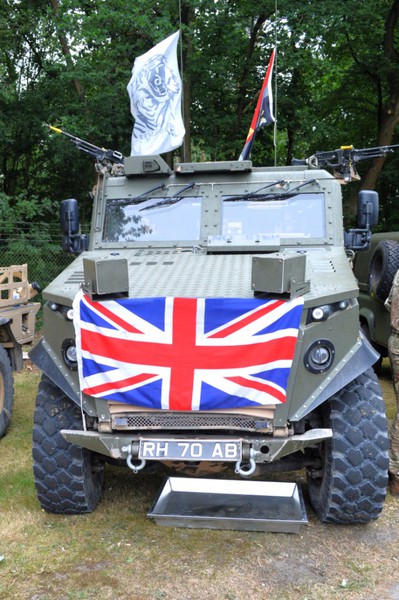

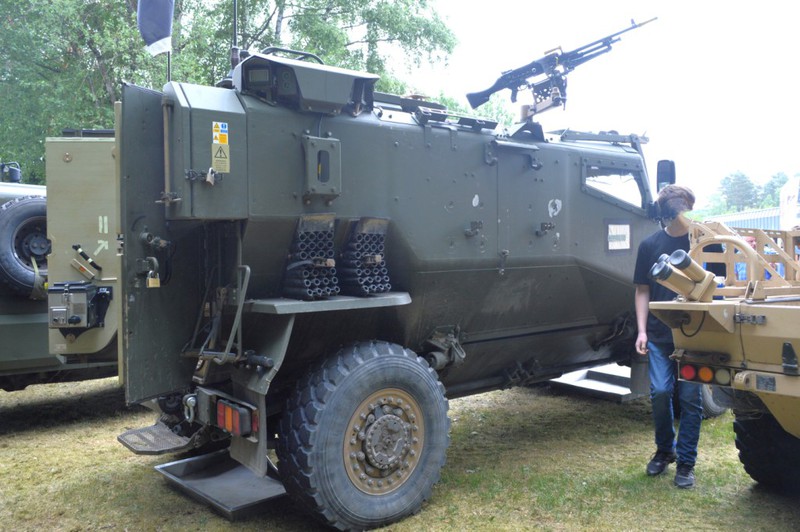

LPPV Foxhound
|
Technische Daten LPPV Foxhound |
||
|
Fahrzeugkategorie |
Light Protected Patrol Vehicle |
|
|
Einheiten |
Kommando - Aufklärer |
|
|
Fahrzeug Lieferant |
Force Protection Europe und Ricardo Plc (UK) |
|
|
Fahrgestell Hersteller |
Force Protection Europe (2009–2011) |
|
|
Fahrgestell Typ |
Ocelot |
|
|
Panzerung |
V-Rumpf Sprengschutztechnik und Landminen / IED gem. STANAG 4569 Level 2 |
|
|
Antrieb |
4 x 4 Allrad |
|
|
Baujahr |
2011 - |
|
|
Stückzahl |
400 |
|
|
Indienststellung |
2012 |
|
|
Außerdienststellung |
-/- |
|
|
Motor |
Turbodieselmotor |
|
|
Kraftstoff |
Diesel |
|
|
Motor Typ |
Steyr M16 |
|
|
Kühlung |
Wasser |
|
|
Zylinderzahl |
6 |
|
|
Leistung |
160 kW (210 PS) |
|
|
Getriebe |
Automatikgetriebe |
|
|
Getriebe Typ |
ZF 6HP28X 6-Gang |
|
|
Fahrbereich |
~600 km |
|
|
Höchstgeschwindigkeit |
Straße |
110 km/h |
|
Gelände |
-/- |
|
|
Länge |
5,34 m |
|
|
Breite |
2,07 m |
|
|
Höhe |
2,34 m |
|
|
Leergewicht |
5,5 t |
|
|
Nutzlast |
2,0 t |
|
|
Gefechtsgewicht |
7,5 t |
|
|
Besatzung |
2 + max. 4 |
|
|
Watfähigkeit |
~1,00 m |
|
|
Steigungswinkel |
60 % |
|
|
Querneigung |
30 % |
|
|
Stufensteigfähigkeit |
~0,50m |
|
|
Hauptbewaffnung |
2 x 7,62 mm GPMG |
|
|
Fahrzeugausstattung |
|
|
|
Optionale Fahrzeugausstattung |
|
|
|
Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig |
||
|
Irrtümer und Fehler nicht ausgeschlossen |
||
|
Abkürzungsverzeichnis |
||
|
LPPV |
Light Protected Patrol Vehicle |
Leichtes geschütztes Patrouillenfahrzeug |
Husky TSV (Tactical Support Vehicle)

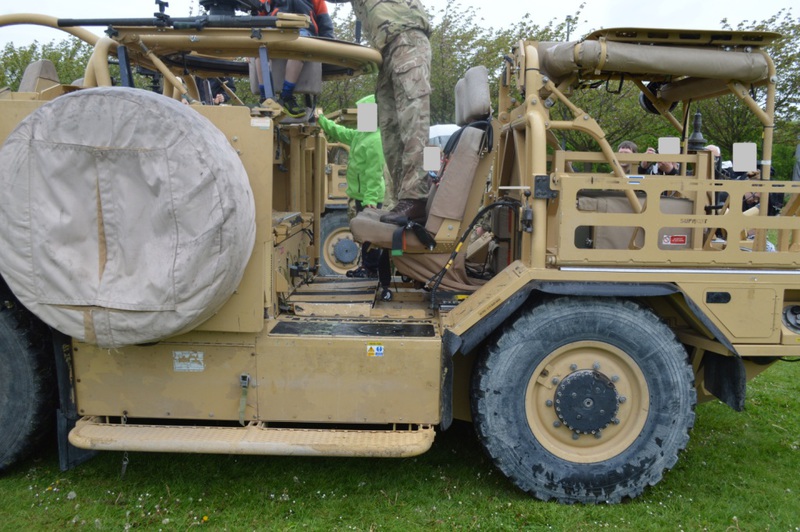

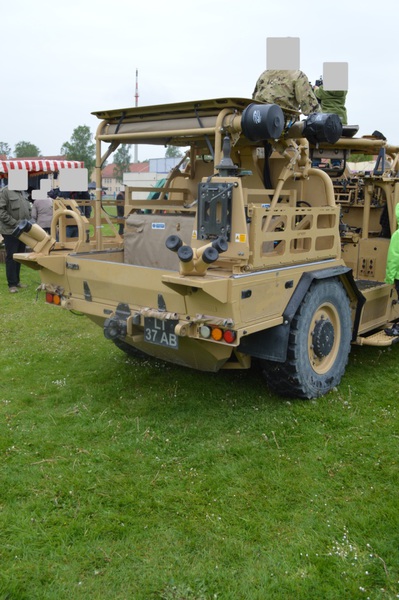

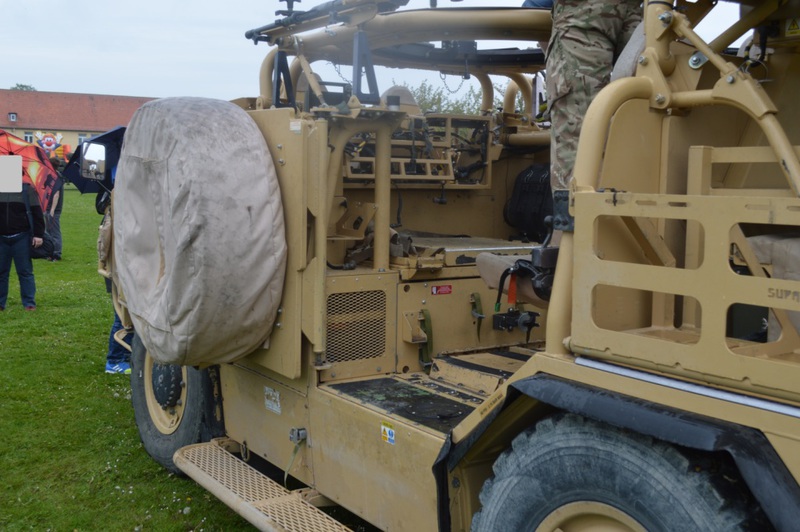

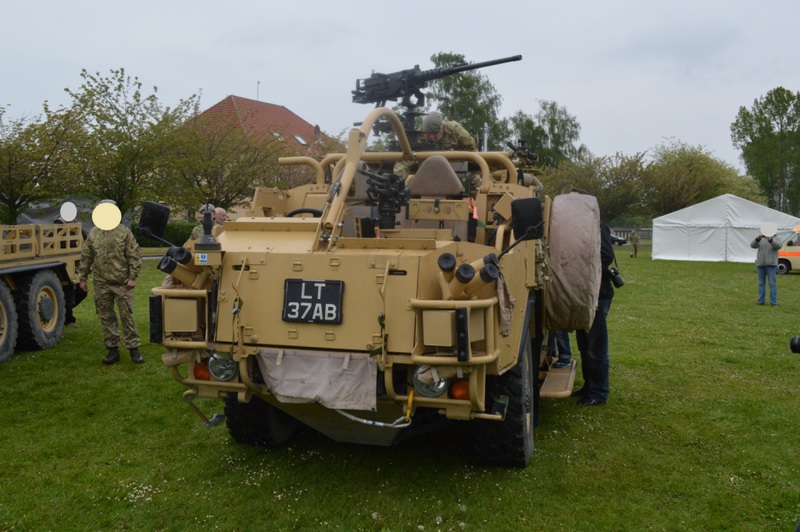

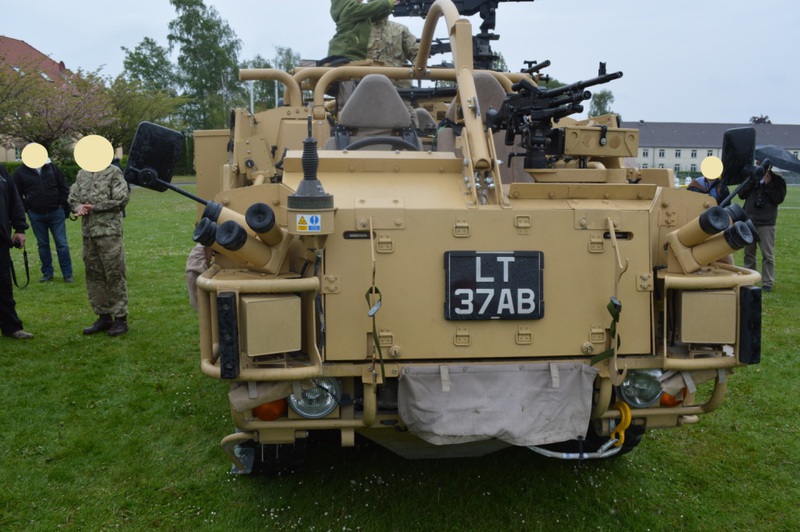

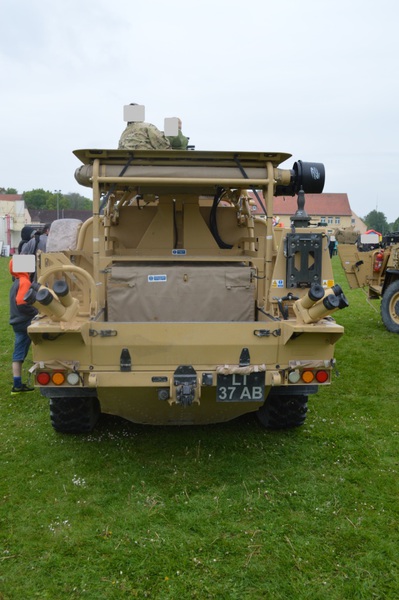

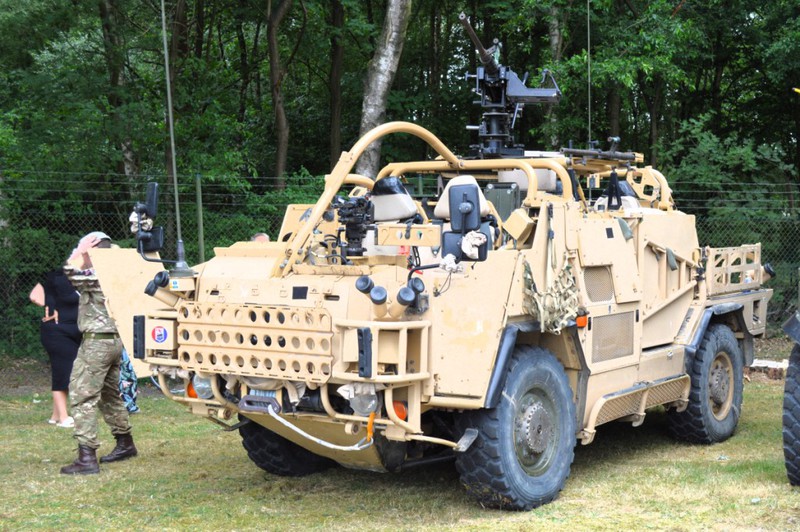

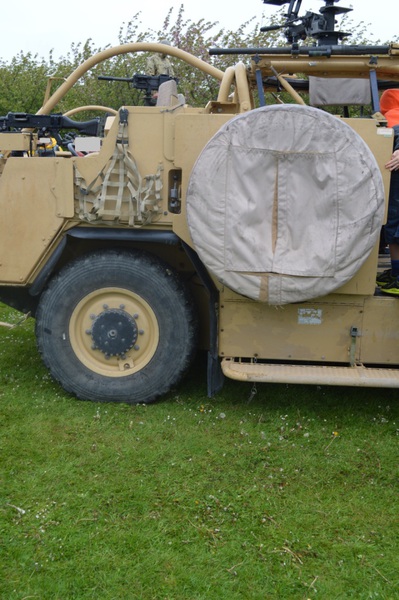

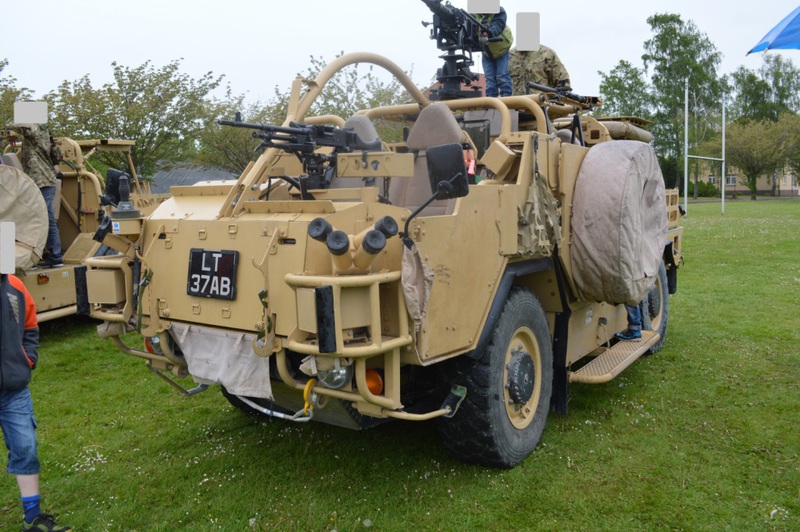

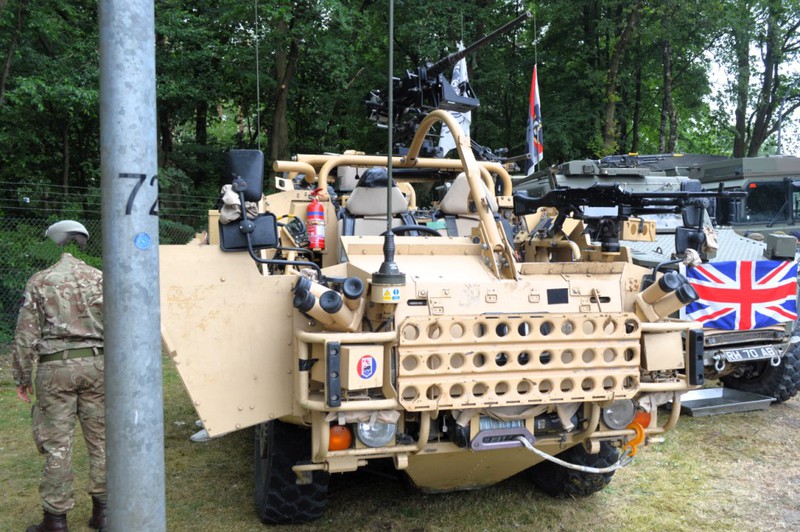

Jackal MWMIK
Force Protected Patrol Reconnaissance and Tactical Vehicle JACKAL
Geschütztes taktisches Patrouillen- und Aufklärungsfahrzeug JACKAL
Die Fahrzeuge sind für schnelles Eingreifen, tiefes Vordringen in die Gefechtszone und den Begleitschutz von Konvois vorgesehen. Ausgangspunkt der Entwicklung dieses Fahrzeuges war der Supacat HMT 400. Das neue Fahrzeug war ursprünglich für die Anforderungen der SAS-Einheiten entwickelt worden und sollte den in die Jahre gekommenen Land-Rover-WMIK ersetzen. 2008 wurde das Fahrzeug für den Dienst in der britischen Armee zugelassen und über 500 Fahrzeuge bestellt. Die Streitkräfte Australiens, Dänemarks und der USA haben jeweils Fahrzeuge des Typs geordert.
Das Fahrzeug ist leicht, schnell und wendig, das Fahrwerk ist luftgefedert. Der Panzerschutz ist auf Kosten des Faktors Beweglichkeit auf das Nötigste beschränkt. Primär dient das Fahrzeug zur Aufklärung hinter den feindlichen Linien. Dennoch verfügt es über eine beeindruckende Feuerkraft. Die Bewaffnung besteht zur Selbstverteidigung aus einem Standard MG 7,62mm aus dem Hause FN. Als schwere Bewaffnung kommt das 12,7 mm MG Browning-M2 oder die Heckler und Koch GMW 40 zum Einsatz. Der JACKAL 2 unterscheidet sich vom JACKAL 1 durch ein verstärktes Chassis, einen stärkeren Motor und eine verbesserte Panzerung. Dadurch kann er eine höhere Beladung und mehr Treibstoff mitnehmen. Die Besatzung erhöhte sich um eine weitere Person.
|
Technische Daten SUPACAT JACKAL 2 |
||
|
Fahrzeugkategorie |
Geschütztes taktisches Patrouillen- und Aufklärungsfahrzeug |
|
|
Einheiten |
SAS - Aufklärer - Kommando |
|
|
Fahrzeug Lieferant |
Supacat |
|
|
Fahrgestell Hersteller |
BABCOCK |
|
|
Fahrgestell Typ |
Jackal 2 |
|
|
Antrieb |
4 x 4 Allrad |
|
|
Baujahr |
2009 |
|
|
Stückzahl |
110 |
|
|
Indienststellung |
2009 |
|
|
Außerdienststellung |
-/- |
|
|
Motor |
Turbodiesel |
|
|
Kraftstoff / Emissionsklasse |
Diesel / Euro III |
|
|
Motor Typ |
Cummins-Diesel |
|
|
Kühlung |
Wasser |
|
|
Hubraum |
~6700 cm³ |
|
|
Leistung |
180 PS |
|
|
Fahrbereich |
~1000 km |
|
|
Höchstgeschwindigkeit |
Straße |
130 km/h |
|
Gelände |
90 km/h |
|
|
Länge |
5,79 m |
|
|
Breite |
2,05 m |
|
|
Höhe |
1,89m - max. 2,45 m |
|
|
Radstand |
3,00 m |
|
|
Leergewicht |
5,5 t |
|
|
Nutzlast |
2,1 t |
|
|
Gefechtsgewicht |
7,8 t |
|
|
Besatzung |
4 |
|
|
Bodenfreiheit |
0,18 m |
|
|
Watfähigkeit |
1,00 m |
|
|
Steigungswinkel |
60 % |
|
|
Querneigung |
30 % |
|
|
Stufensteigfähigkeit |
~ 0,50 m |
|
|
Hauptbewaffnung |
|
|
|
Geräteausstattung |
|
|
|
Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig |
||
|
Irrtümer und Fehler nicht ausgeschlossen |
||

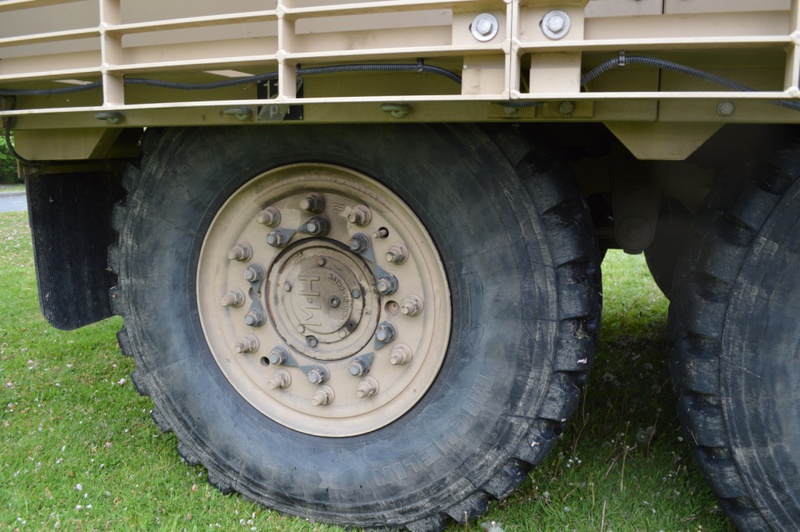

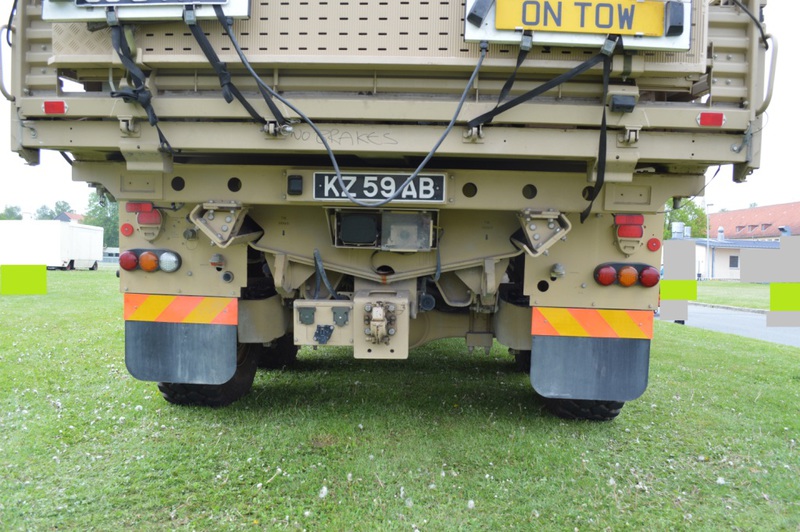

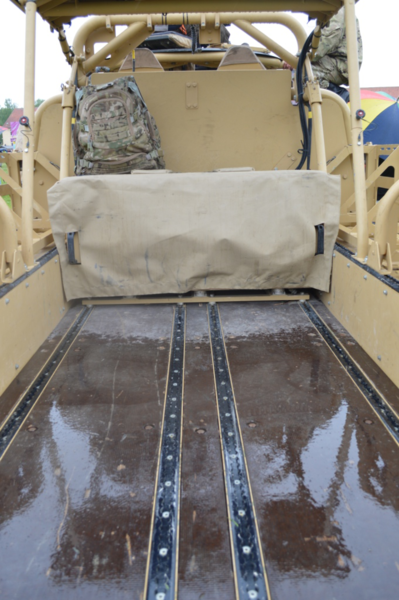

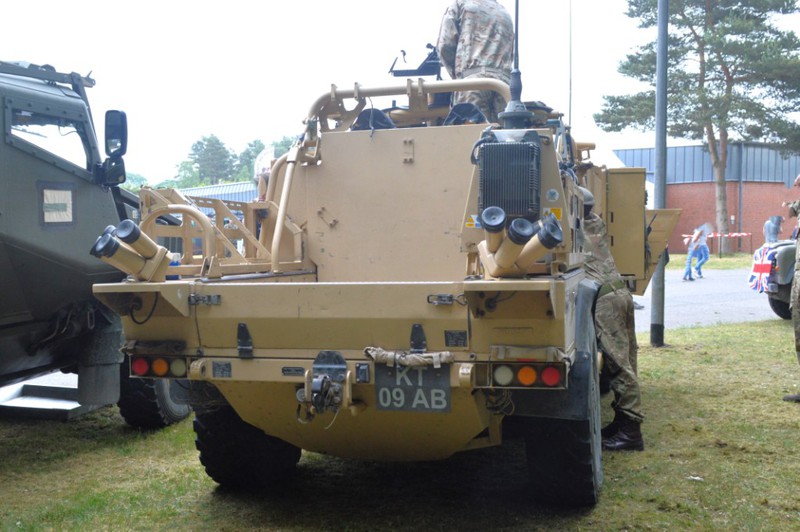

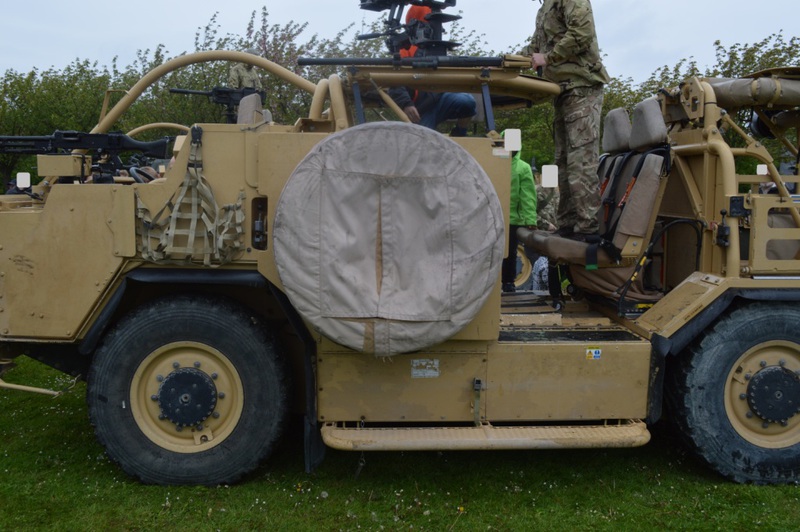

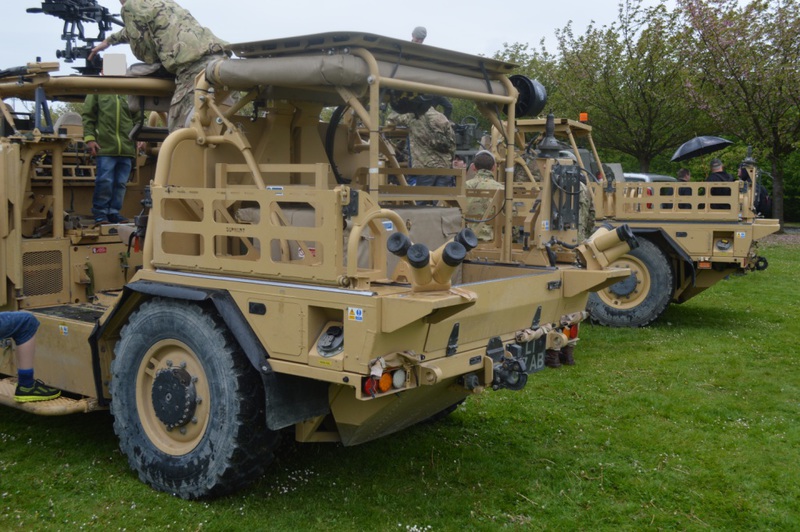

Coyote TSV light
Das taktische Unterstützungsfahrzeug Coyote (TSV light) basiert auf dem Supacat HMT 600 6×6 Chassis und ist das größere Derivat des Jackal 2. Die zusätzliche Achse erhöht das Gesamtgewicht auf 10,5 t. Der COYOTE dient zur Unterstützung bei Einsätzen des Jackal und soll den Transport von Vorräten und Ausrüstung über ähnliches Gelände ermöglichen (die Nutzlast für Vorräte und Ausrüstung beträgt 1,5 t). Der Coyote hat ein Besatzungsmitglied mehr als der Jackal 2 und bietet den gleichen Schutz. Bewaffnung und Antrieb sind ebenfalls bis auf die Antriebsformel identisch.
|
Abkürzungsverzeichnis |
|
|
MWMIK |
Mobility Weapon-Mounted Installation Kit |
|
GPMG |
General Purpose Machine Gun |
|
HMG |
Heavy Machine Gun |
|
GMG |
Grenade Machine Gun |
|
SAS |
Special Air Service |
|
WMIK |
Weapons Mounted Installation Kit |
|
FN |
Fabrique Nationale Herstal |
|
LPPV |
Light Protected Patrol Vehicle |
|
|
|
