2 cm Flak

Ich werde in naher Zukunft wieder mein Archiv öffnen und schauen was es zum Thema 2cm Flak hergibt.

2 cm Flak 30

Die 2 cm Flak 30 ist ein vollautomatischer Rückstoßlader mit Kipphebel-verriegelung. Die 2 cm Flak 30 ist 1934 eingeführt und wurde schon 1939 durch die 2 cm Flak 38 abgelöst. Dennoch blieb sie bis zum Kriegsende 1945 im Einsatz und fand bei der Bekämpfung von Luft- und Erdzielen eine vielseitige Verwendung bei fast allen Teilen der deutschen Streitkräfte.

Sie wurde auf Erdlafetten, auf ortsgebundenen Bettungen, auf LKWs und Sfl, auch beim Küstenschutz und beim Schutz von Eisenbahntransporten eingesetzt.



Die 2 cm Flak 30 wurden teilweise auch mit Schutzschilden versehen. Allerdings haben es sehr weinige dieser Flak Geschütze bis in die heutige Zeit geschafft.

Technische Daten 2 cm Flak 30

Länge

4,08 m

Breite

1,81 m

Höhe

1,60 m

Kaliber

20 mm

Rohrlänge

2300 mm

Gezogener Teil

720 mm

Gewicht in Fahrstellung

770 kg

Gewicht in Feuerstellung

450 kg

Anzahl der Züge

8

Rücklauf normal / maximal

33mm / 44 mm

Richtbereich Seite

360°

Richtbereich Höhe

-12° bis +90°

Feuergeschwindigkeit theoretisch

280/min

Feuergeschwindigkeit praktisch

100 bis 120/min

Schussweite

4400 m

Schusshöhe ohne Zerleger

3200 m

Magazin Kapazität

20 Schuß

Wirkungsbereich

Bis 2000m (danach zerlegt sich das Geschoß von selbst)

Richtmittel
  • Flakvisier 35
  • Linealvisier 21
  • Erdzielfernrohr 3 x 8

Anfangsgeschwindigkeit V0

900 m/s

Die 2cm Flak 30 besteht aus 7 Baugruppen, davon sind 3 beweglich und 4 feststehend:

1.     Rohr mit Rohrhülse und Mündungsbremse

2.     Verschluß

3.     Rohrvorholer

4.     Deckel mit Übersetzungsaufzug

5.     Gehäuse mit Halterung

6.     Bodenstück

7.     Magazin

Archiv: Ulrich Wrede

Die Lafette dient zur beweglichen Lagerung der Waffe und besteht aus:

·       Unterlafette

·       Oberlafette

·       Wiege

·       Höhenrichtmaschine

·       Seitenrichtmaschine

·       Sitz

·       Ausgleicher

·       Zurrung

·       Schlitten

·       Bremszylinder

·       Abzügen

·       Beleuchtungseinrichtung

Archiv: Ulrich Wrede

Die Unterlafette ist feststehend. Sie besteht aus dem Dreiecksverband mit zwei Tragarmen und einer Buchse zum Aufhängen der Lafette im Sonderanhänger 51. Zum Horizontieren der Waffe sind an der Unterlafette drei verstellbare Füße und eine Dosenlibelle angebracht.

Archiv: Ulrich Wrede

Die Oberlafette ist drehbar auf der Unterlafette gelagert. An den Lafettenwänden befinden sich Wiegenlager zur Aufnahme der Wiege.

Archiv: Ulrich Wrede

Die Wiege dient zum Höhenrichten der Waffe.

Ariv: Ulrich Wrede

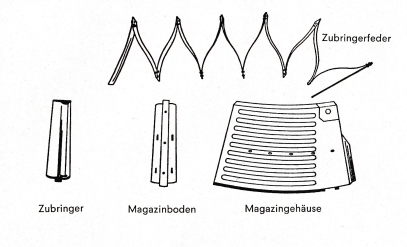

Das Magazin fasst 20 Patronen.

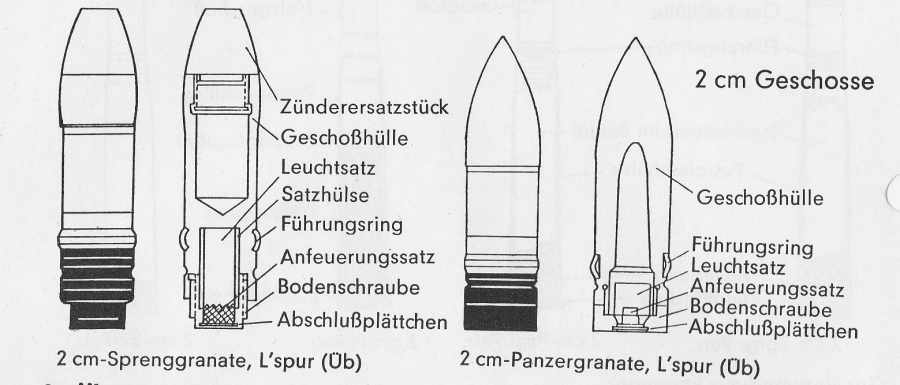

Munition der 2 cm Flak 30

Archiv: Ulrich Wrede
Archiv: Ulrich Wrede

Zur Verwendung kommen:

1.     Kriegsmunition ( 2cm Panzergranate Leuchtspur und 2 cm Sprenggranate Leuchtspur mit Zerleger und hochempfindlichem Aufschlagzünder)

2.     Übungsmunition (Sprenggranat-Patrone Leuchtspur Üb, Sprenggranat-Patrone Üb, Panzergranat-Patrone Leuchtspur Üb, Panzergranat-Patrone Üb

3.     Manövermunition

4.     Exerziermunition

2 cm Flak 38

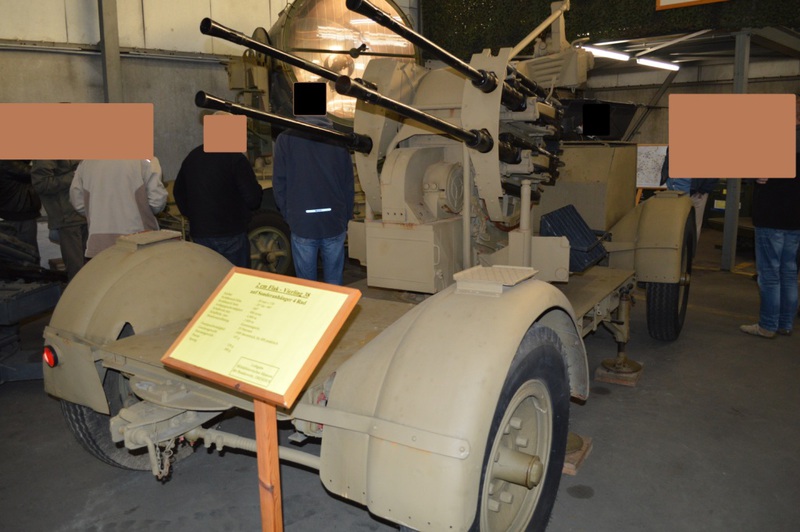

2 cm Flak Vierling 38

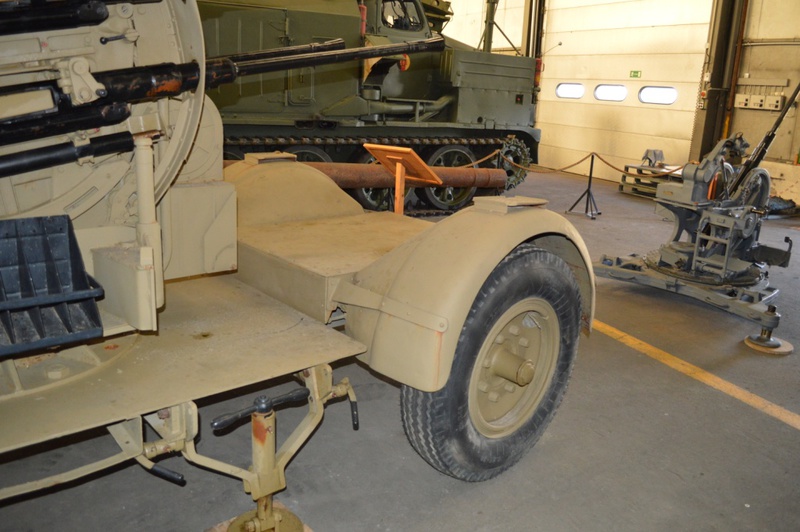

Die Bilder von den Waffen entstanden im Panzermuseum Saumur (Frankreich) und in der historischen Sammlung der ehemaligen Heeresflugabwehrtruppe Rendsburg, im Depot beim Marinearsenal Kiel.
