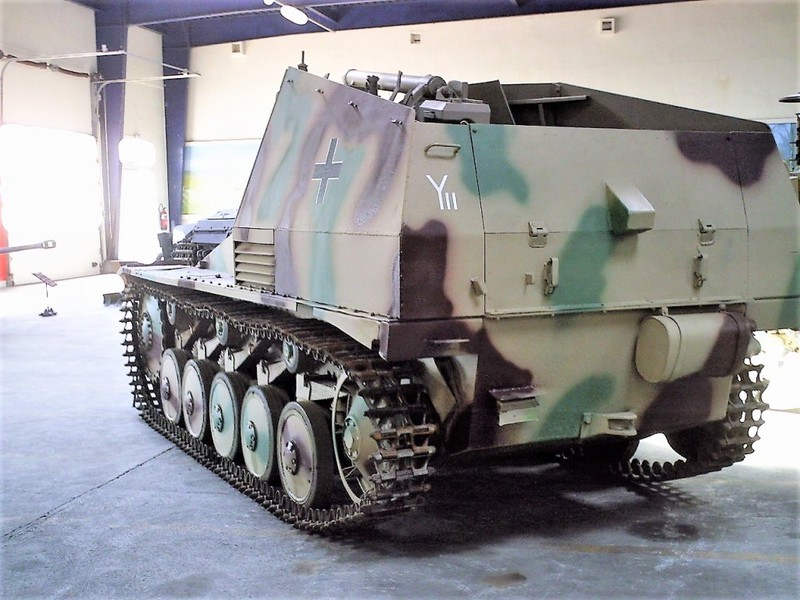

Panzerhaubitze "Wespe"

Die Daten der Waffe entsprechen der le FH 18 und sind dort hinterlegt!

Technische Daten Wespe

Leichte Feldhaubitze 18/2 (SF) auf Gw II, Sd. Kfz. 124

Entwicklungsfirmen

Fahrgestell

MAN-Alkett

Geschütz

Rheinmetall-Borsig

Hauptangaben

Kaliber

10,5 cm

Kaliberlänge

L/28

V0

470 m/sec

Schußweite

10650 m8

Höhenrichtfeld

-5 bis +20°

Seitenrichtfeld

+/- 20°

Gefechtsgewicht

11000 kg

Feuerhöhe

1940 mm

Leistungsgewicht

12,7 PS/t

Munitionsausstattung

32

Fahrgestelltyp

Pz.Kpfw II

Länge über alles

4810 mm

Breite des Fahrzeugs

2280 mm

Höhe über alles

2300 mm

Bodenfreiheit

340 mm

Watfähigkeit

800 mm

Kletterfähigkeit

420 mm

Überschreitfähigkeit

1700 mm

Steigfähigkeit

30°

Panzerung

Bug

18 mm

Seite

15 mm

Heck

15 mm

Boden

12 mm

Decke

12 mm

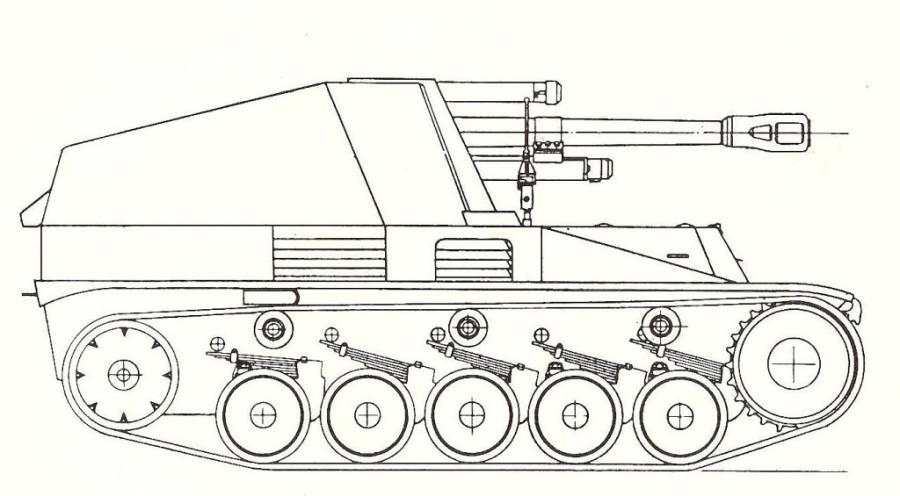

Seitenansicht (Rechts)
Anordnung von Antrieb und Bewaffnung
Übersicht über die Panzerung

10,5-cm-leFH 18/40 auf Geschützwagen 38 H (f)

Abkürzungsverzeichnis

l.F.H. 18

Leichte Feldhaubitze 18

(Bespg.)

Bespannung = Pferdezug

(Kzg.)

Kraftzug = Zugkraftwagen

l.F.H.Pr. 18

Leichte Feldhaubitzprotze = Pferdezug

l.gl.Zgkw

Leichter geländegängiger Zugkraftwagen

(M)

Mündungsbremse

(Sf)

Selbstfahrlafette

(E)

Eisenbahn

(r)

russisch

Pz.Kpfw. II

Panzer Kampfwagen 2
