Anhänger 12,5t, Containertransport
Der Anhänger - Flachbett - 4-Rad - 12,5t - Containertransport (so der offizielle Name) dient zum Transport von verschiedenen Ladungsträgern. In der entsprechenden TDV steht folgender Wortlaut:
„Der 2-Achs-Anhänger mit Drehgestell und Zuggabel ist vorgesehen als Trägerfahrzeug
für wahlweise:
- 1 X 20' ISO-Container
- 2 X 10' ISO-Container
- 1 X 10' ISO-Container mittig
- 1 X BDF-Wechselbehälter (6 m; 7,2 m; 7,85 m) mit Abstellhöhe 1300 mm.
Jede andere Verwendung gilt als nicht bestimmungsgemäß“
Der Anhänger ist ein dem militärischen Bedürfnissen angepasstes Spezialfahrzeug. Zu den Anpassungen zählen, die Beleuchtungsanlage, 4 mechanische Abstützungen, die Aufnahmemittel für die 10' ISO-Container und diverse Anschlagmittel um den Anhänger bei See- oder Lufttransporten zurren zu können.
Der Anhänger besitzt auf Grund der Aufnahmemöglichkeit von BDF Wechselbehälter eine Luftfederung, Dadurch ist es möglich die Wechselbehälter ohne externe Umschlagmittel abzusetzen bzw. aufzunehmen. Die ISO Container lassen sich nur mit externen Umschlagmitteln oder durch Hilfsmittel wie z.B. Hetek Stützen abnehmen bzw. aufladen.
Die 4 Teleskop-Spindelstützen mit ihren beweglich gelagerten Füßen und der 2-Gang-Kurbelbetätigung dienen dazu die Standfestigkeit des Anhängers zu erhöhen und den Anhänger auf unebenen Boden waagerecht auszurichten, was bei verschiedenen Funktionscontainern zum einwandfreien Betrieb nötig ist.
Technische Daten |
|
Länge |
9,29 m |
Breite |
2,50 m |
Höhe (Leer / Beladen) |
1,26 m / 1,24 m |
Leergewicht |
3,8 t |
Nutzlast |
14,2 t |
Zulässiges Gesamtgewicht |
18,0 t |
MLC |
19 |
Containerverriegelungen |
12 versenkbare Schraubverschlüsse |
|
|
Die Höhenangaben beziehen sich nur auf den Anhänger ohne Ladungsträger und mit abgesenkten Schraubverschlüssen!!
Frühe Serie
Späte Serie

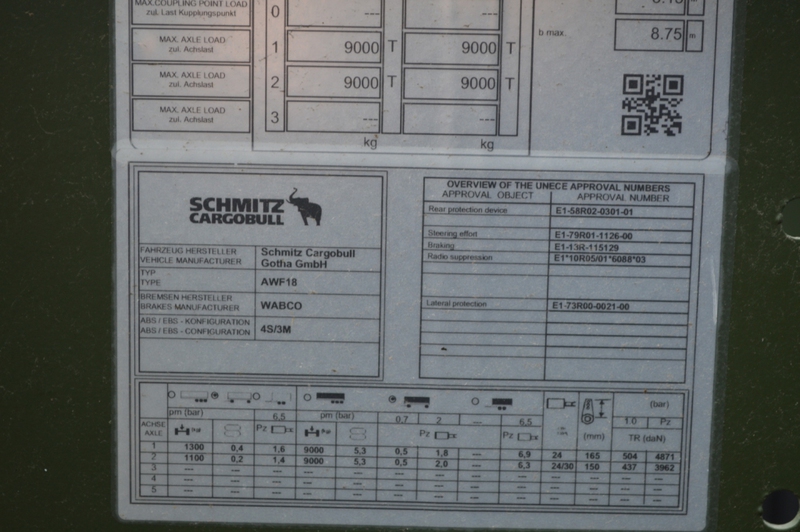

Modell: Schmitz Cargobull AWF18

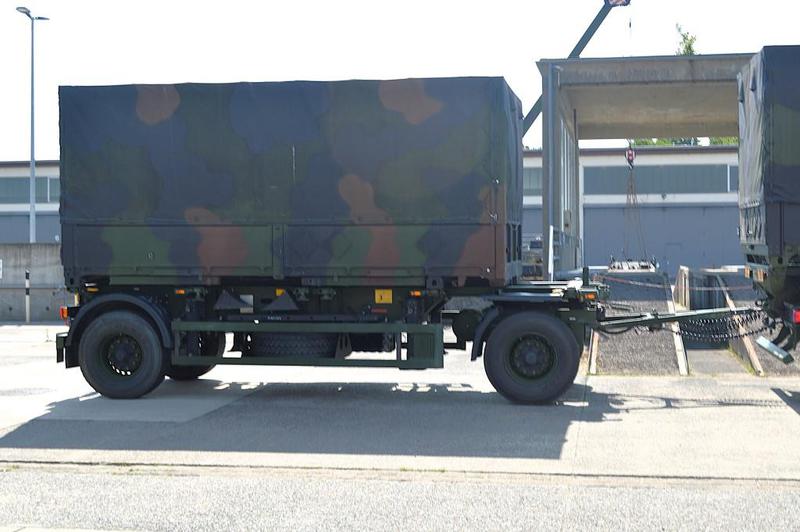

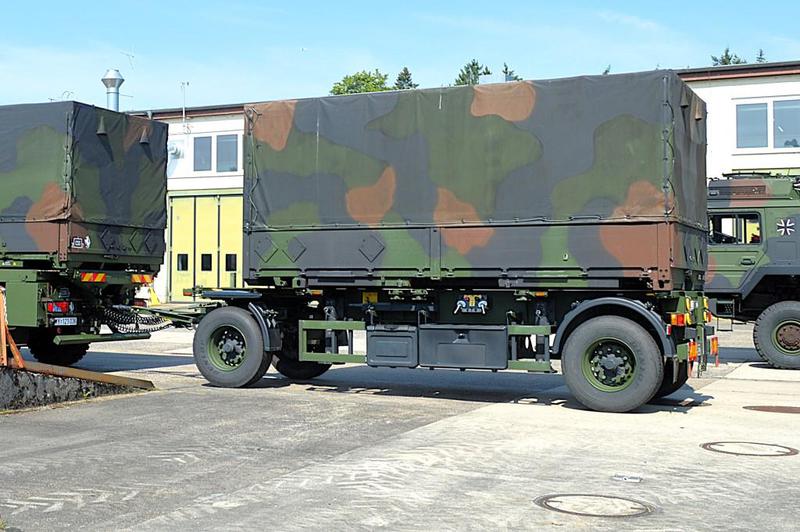

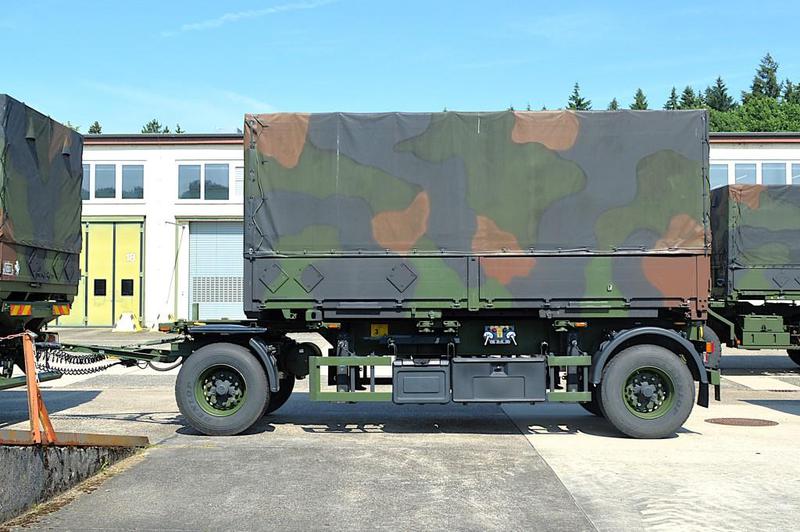

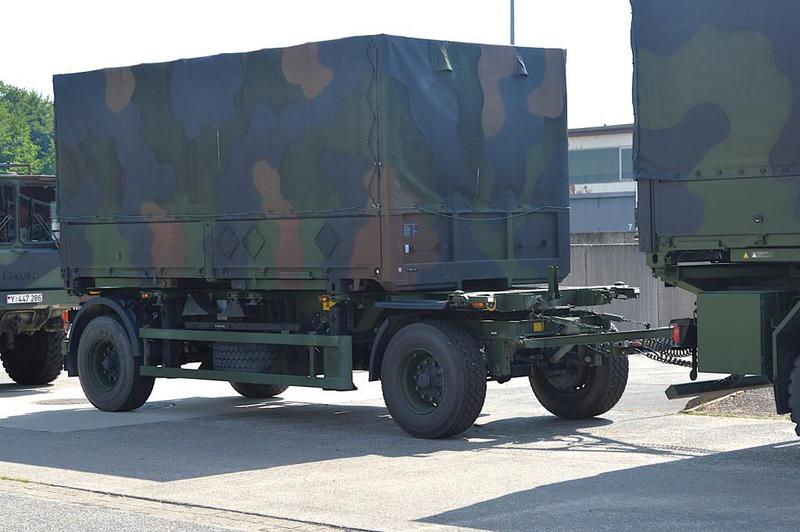

Beladungsbeispiele
Eine unvollständige Auswahl.
Versorgungspalette Rettungsstation
Werkstattausstattung mobil Instandsetzung HIL

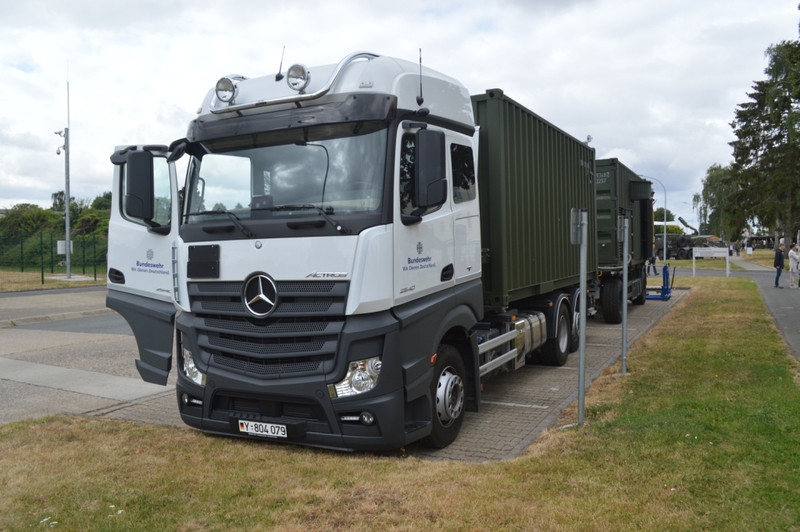

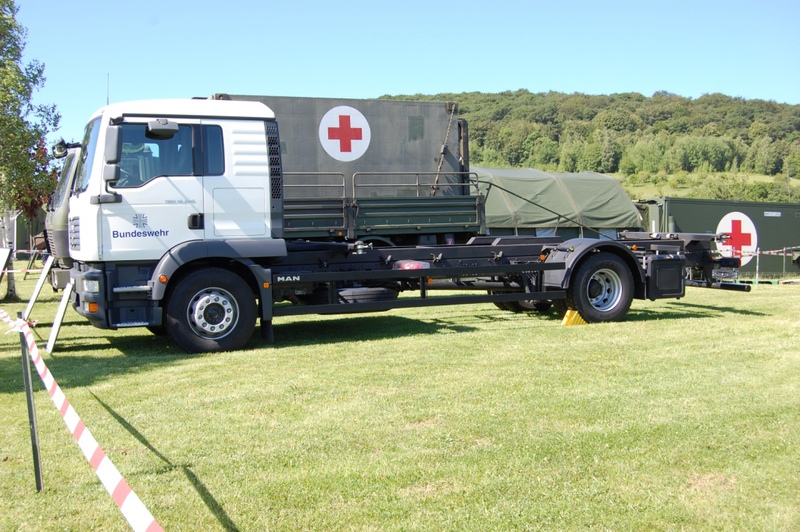

Zugfahrzeuge
Eine unvollständige Auswahl.
Abkürzungsverzeichnis |
|
BDF |
Bundesverband des Deutschen Güterfernverkehrs |
ISO |
Internationale Organisation für Normung |
MLC |
Militärische Lastenklasse |
|
|
|
|
