Anhänger 6-Rad 15t Panzerbrücke

Der Anhänger BWB 2300269 (Anhänger 6-Rad, 15t, Panzerbrücke) dient hauptsächlich zum Transport der Panzerbrücken vom Brückenlegepanzer M48 A2 und Brückenlegepanzer Biber. Die Panzerbrücken (PzBr) können als Paket oder in Teilen (1/4 bis 4/4) transportiert werden. Außerdem besteht die Möglichkeit auf der Ladefläche Fahrzeuge und Gerätschaften mit einem Gewicht von bis zu 15t zu transportieren.

Der Spezialaufbau besteht aus dem vor Aufnahmebock der fest mit dem Anhänger verbunden ist und den hinteren Rollenbock der im Rahmenlängsträger verschiebbar ist. Zwischen den Rahmenlängsträgern sind auch die Auffahrrampen des Anhängers verstaut. Die PzBr Biber wird sowohl im Paket als auch in Teillasten auf den Aufnahme- und dem Rollenbock verlastet. Die PzBr M 48 A2 wird in Teilen auf dem Aufnahme- und dem Rollenbock verlastet. Im Paket wird die PzBr M48 A2 auf dem Rollenbock und den Auflageblöcken hinten auf der Ladefläche abgelegt. Die Auflageblöcke sind abnehmbar und dienen auch als Sicherung gegen ein unbeabsichtiges Wegrollen von geladenen Fahrzeugen. Der Anhänger ist mit 3 Staukästen ausgestattet, wobei sich einer davon in der schrägen Ladefläche hinten befindet. Unter der Ladefläche werden eine Leiter und die Tarnnetzstangen verstaut. Das Reserverad ist vorne am Aufnahmebock angebracht.

Technische Daten Anhänger 6-Rad 15t Panzerbrücke

Unbeladen

Länge

11,83 m

Breite

2,50 m

Höhe

2,00 m

Gewicht

6,87 t

Zulässiges Gesamtgewicht

22,0 t

Beladen mit PzBr Biber im Paket

Länge

14,02 m

Breite

4,15 m

Höhe

2,92 m

Gewicht

16,9 t

Beladen mit PzBr M48 A2 im Paket

Länge

13,48 m

Breite

4,10 m

Höhe

3,38 m

Gewicht

20,5 t

Beladen mit 4/4 PzBr Biber

Länge

13,45 m

Breite

2,65 m m

Höhe

3,65 m

Gewicht

16,9 t

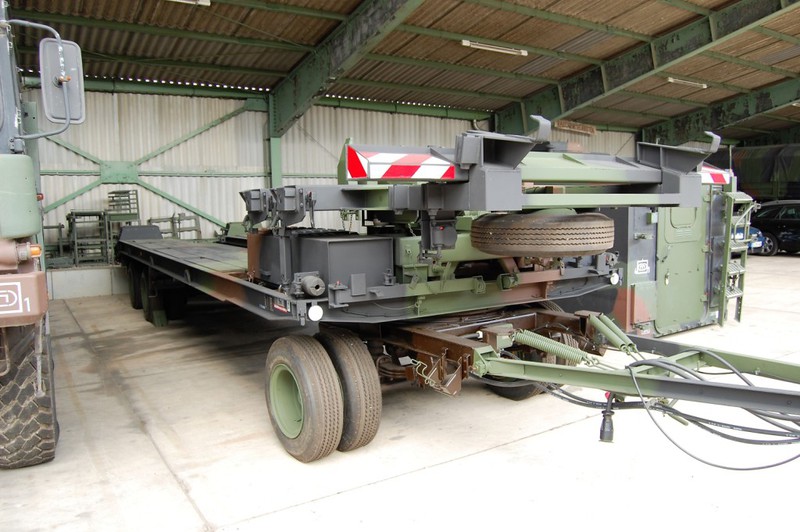

Unbeladen

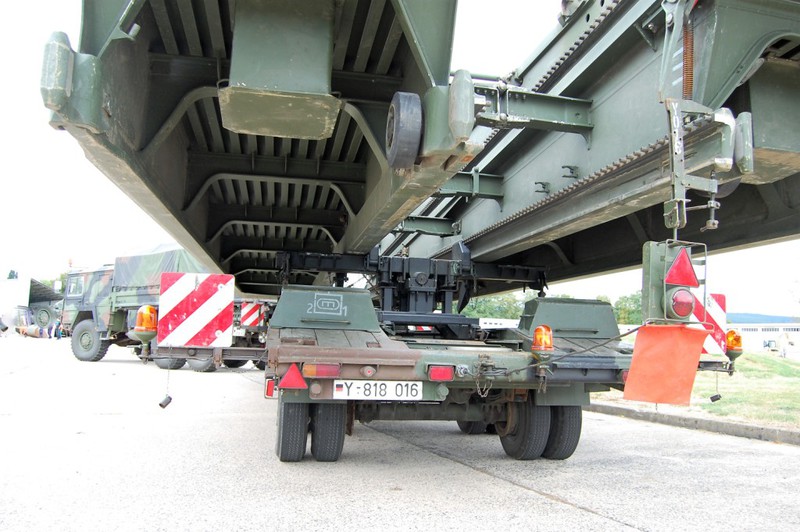

Beladen mit PzBr Biber im Paket

Beladen mit 4/4 PzBr Biber
