Anhänger 2 Rad, 1,5t - BWB 2300127

Der Anhänger kann

  • mit Mehrzweck- oder Transportaufbau Stückgüter oder Fernmeldegerät
  • ohne Aufbau Aggregate oder Container

transportieren. Der Transport ist auf der Straße und im Gelände möglich.



Die Anhänger wurden im Auftrag des BWB von Kässbohrer entwickelt und von mehreren Herstellern ab 1983 gebaut. Trotz der Vorgaben des BWB gibt es bei den Anhängern kleinere Abweichungen im Detail, so kann die Starrachse entweder als Rund- oder Kastenprofilachse ausgeführt sein. Der Anhänger kann sowohl an militärischen oder auch zivilen Zugfahrzeugen angehängt werden. Eine Austauschzugöse für zivile Anhängerkupplungen gehört zum Standardzubehör der Anhänger. Der Anhänger verfügt über eine Druckluftbremsanlage!

Anhänger 2 Rad, 1,5t (BWB 2300127)

Fahrzeugkategorie

Anhänger 2-Rad, 1,5t Fahrgestell

Fahrgestell

geschweißte Stahlprofilkonstruktion .

Baujahr

Ab 1983

Indienststellung

1983

Außerdienststellung

-/-



Fahrgestell

Mehrzweckaufbau

Transportaufbau

Aufbauausführung

-/-

Mehrzweckaufbau oder Transportaufbau mit dem Fahrgestell verschraubt

Bauart

-/-

Kastenaufbau mit 4 abklappbaren

Bordwänden, C-Schienen, Plane

und Spriegel (ausstellbar)

Kastenaufbau mit abklappbarer

Rückbordwand, Plane und Spriegel

Länge

4,49 m

4,55 m

4,55 m

Länge Ladefläche (Außen)

2,46 m

2,65 m

2,62 m

Länge Ladefläche (Innen)

-/-

2,50 m

2,49 m

Breite

2,33 m

2,33 m

2,33 m

Breite Ladefläche (Außen)

2,26 m

2,25 m

2,26 m

Breite Ladefläche (Innen)

-/-

2,07 m

2,20 m

Höhe

1,24 m

2,85 m

2,91 m

Bordwandhöhe

-/-

0,50 m

0,50 m

Reifen

12,5 R 20 MIL 12 PR

Leergewicht

1300 kg

1820 kg

1670 kg

Nutzlast

2200 kg

1680 kg

1830 kg

zul. Gesamtgewicht

3500 kg

MLC

6

Bodenfreiheit

0,42 m

Auf die Unterschiede, wie Heckunterfahrschutz oder Nebelschlußleuchte und Position von Tarnbremslicht und Einheitsrücklicht weise ich nicht extra hin.

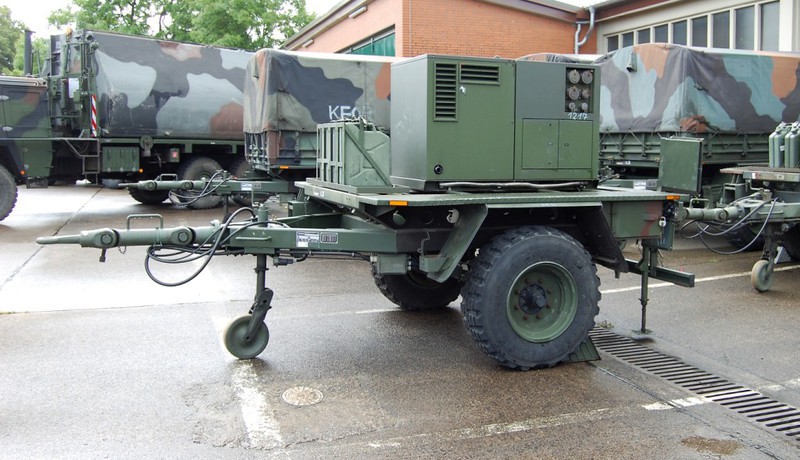

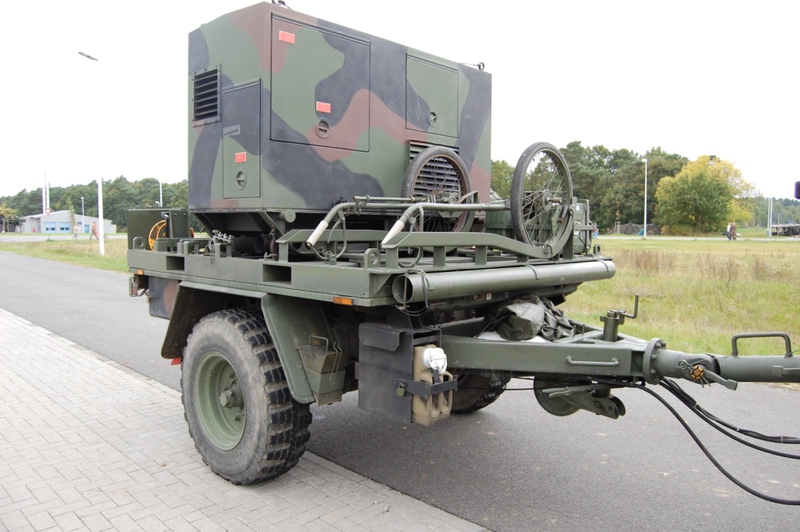

Mit verlasteten SEA

Die SEA sind direkt auf dem Fahrgestell befestigt

SEA 6,5 kW

SEA 12 kW

SEA 20 kW

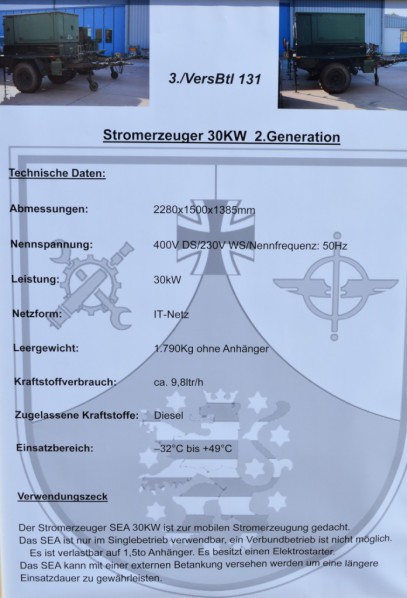

SEA 30 kW

SEA 40 kW

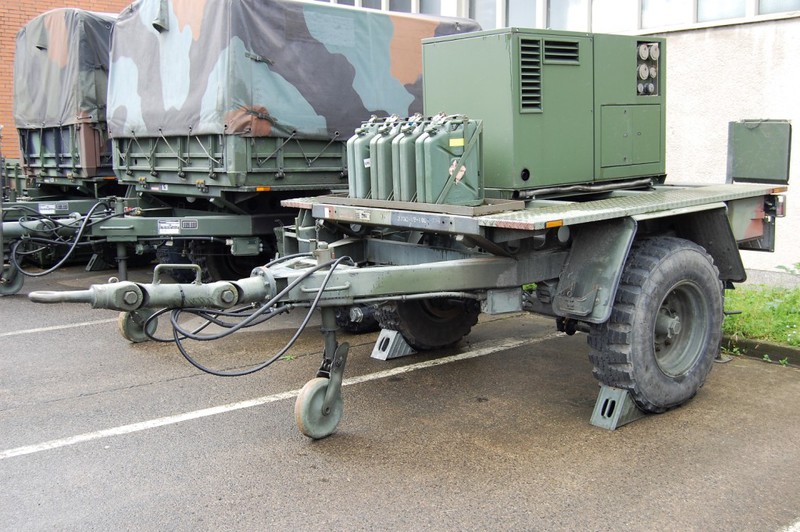

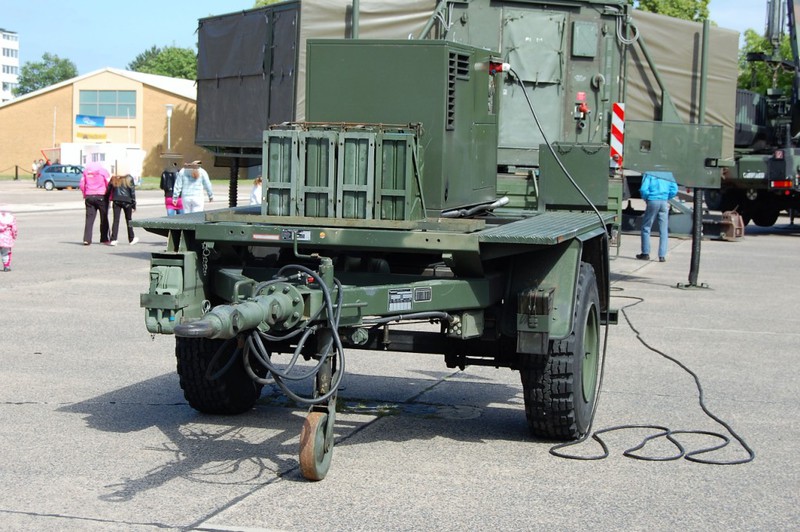

SEA 15 kW "Patriot"

Das SEA 15 kW und das weitere Zubehör ist auf einem speziellen Einbaurahmen verlastet

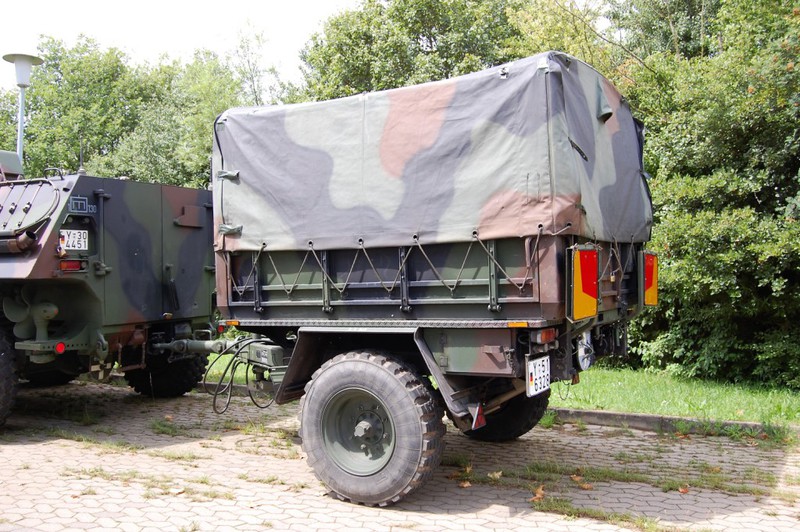

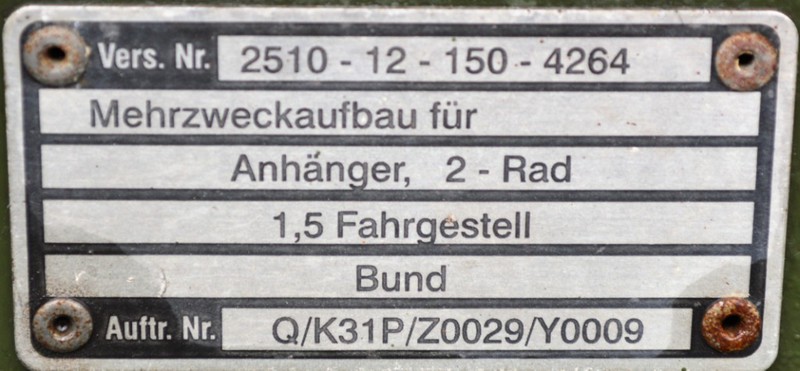

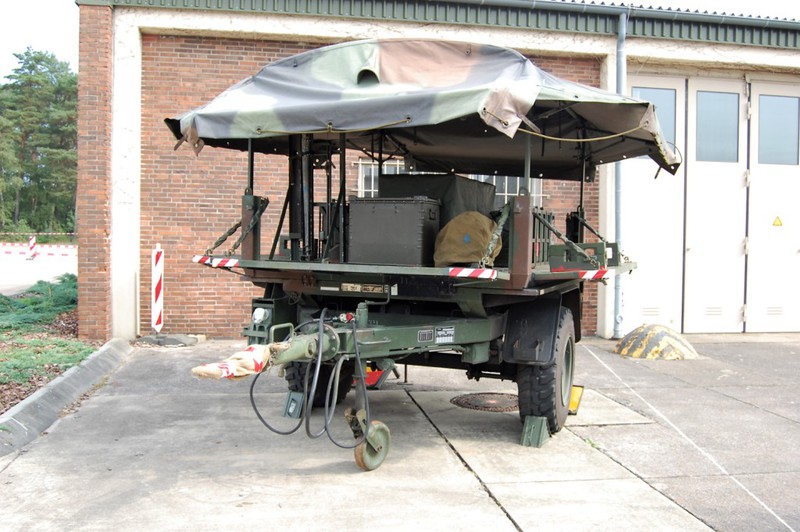

Mehrzweckaufbau

Der Mehrzweckaufbau ist eine Kastenkonstruktion aus Stahlblech und verfügt über vier klappbare Bordwände und eine einteilige Plane die nach allen Seiten ausgestellt werden kann. Der Boden und die Bordwände verfügen "C" Schienen zum befestigen verschiedener technischer Anlagen. In der Regel sind es SEA und Klimageräte als Teil eines Rüstsatzes oder weiteres Fernmeldetechnisches Gerät wie Fernmelde- und Glasfaserkabel. In der Regel sind die Rüstsätze nicht erkennbar so lange der Aufbau geschlossen ist.

Mehrzweckaufbau SEA 6,5 kW

Das SEA 6,5 kW ist hier Teil eines Rüstsatzes und neben dem SEA wird weiteres Material des Rüstsatzes transportiert.

Mehrzweckaufbau SEA 12 kW

Das SEA 12 kW ist hier Teil eines Rüstsatzes und neben dem SEA wird weiteres Material des Rüstsatzes transportiert.

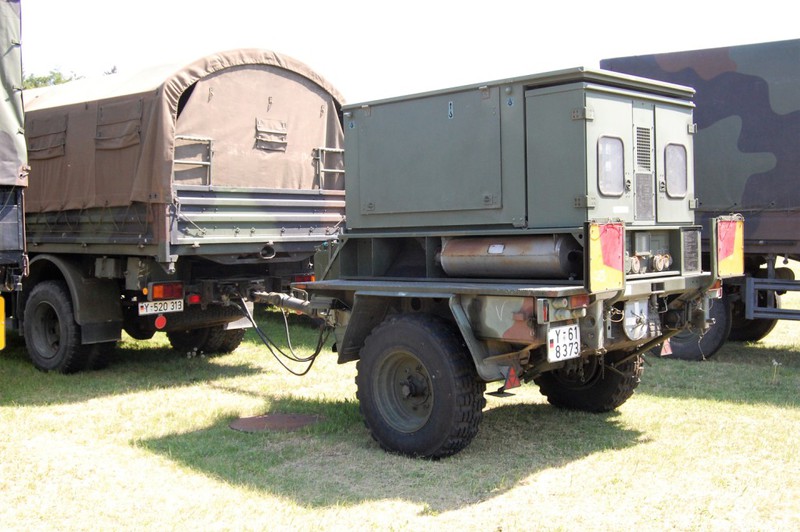

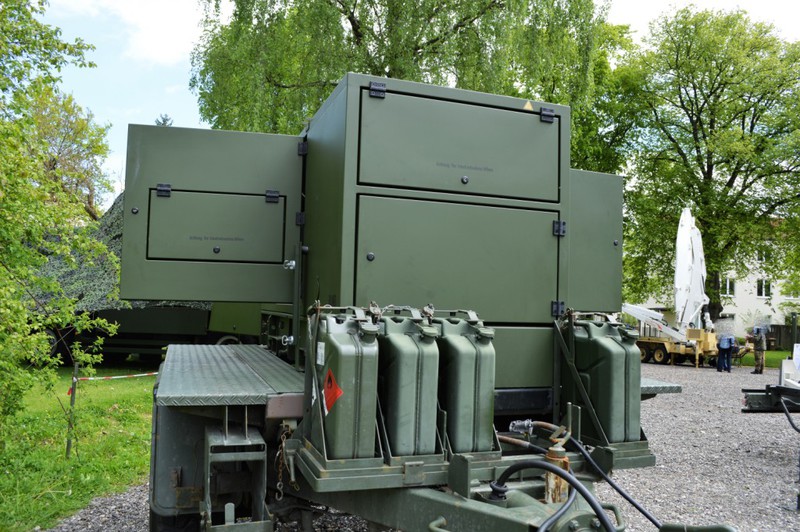

Mehrzweckaufbau DEuKA

Dieser Rüstsatz ist eindeutig und leicht zu erkennen. Diese Anhänger findet man bei Gefechtsstandfahrzeugen und sie sorgen für genügend elektrische Energie und ein Computerfreundliches Klima. Das der Soldat davon profitiert ist nur ein unbedeutender Nebeneffekt!

Transportaufbau

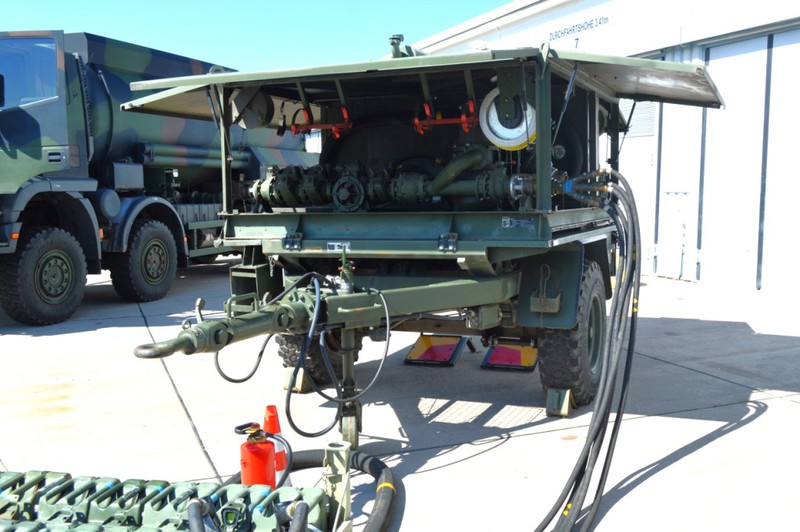

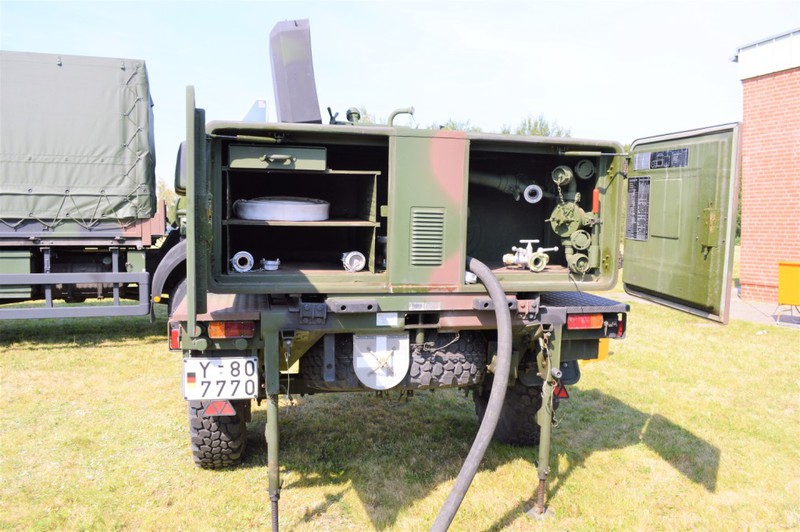

Kraftstoffpumpenanhänger KPA 800 / KPA 800 A

Wo jetzt genau der Unterschied zwischen der KPA 800 und der KPA 800 A liegt kann ich nun wirklich nicht sagen. Aber laut dem Typenschild liefen beide Pumpen im selben Jahr vom Band.

Wassertransportanhänger

Die richtige Bezeichnung lautet: "Aufbau Wasserversorgung 1200l".

Gerätepalette WSA MEV MES 2

Abkürzungsverzeichnis

BWB

Bundesamt für Wehrtechnik und Beschaffung
