Sattelanhänger 70t
Auf dieser Seite werden die Sattelauflieger 70t von DOLL beschrieben.

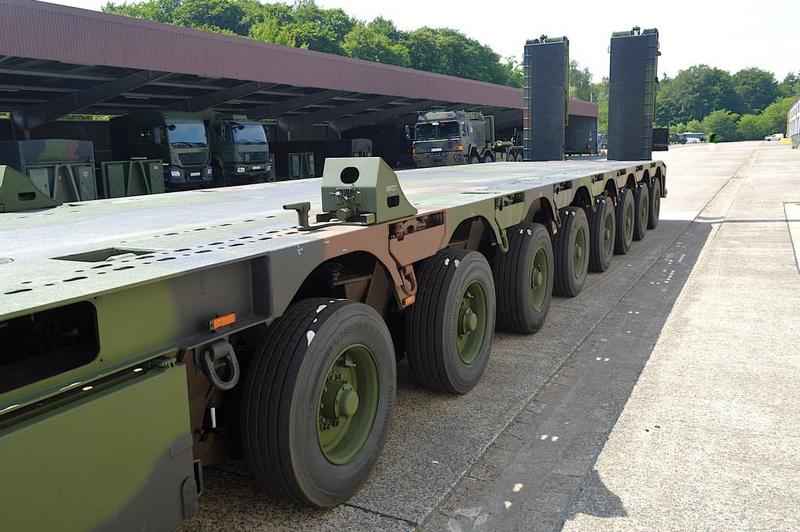

Sattelauflieger 70t SLT 8-Achs Doll S8P-0S2 "Spider"

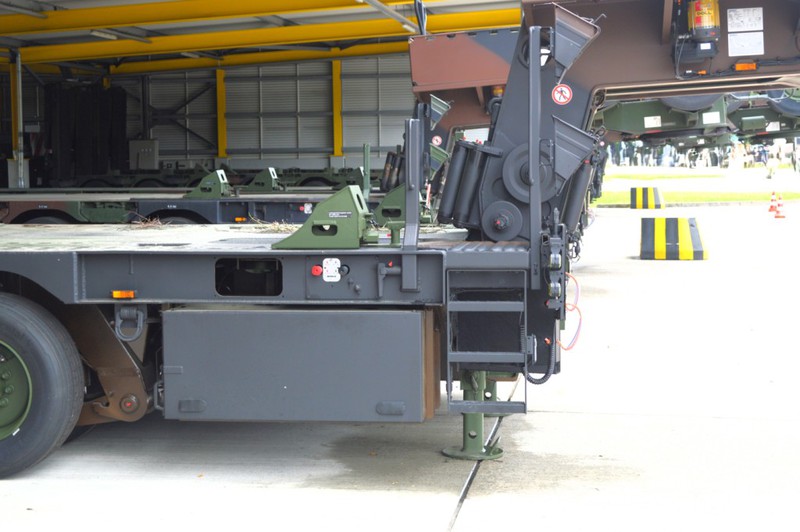

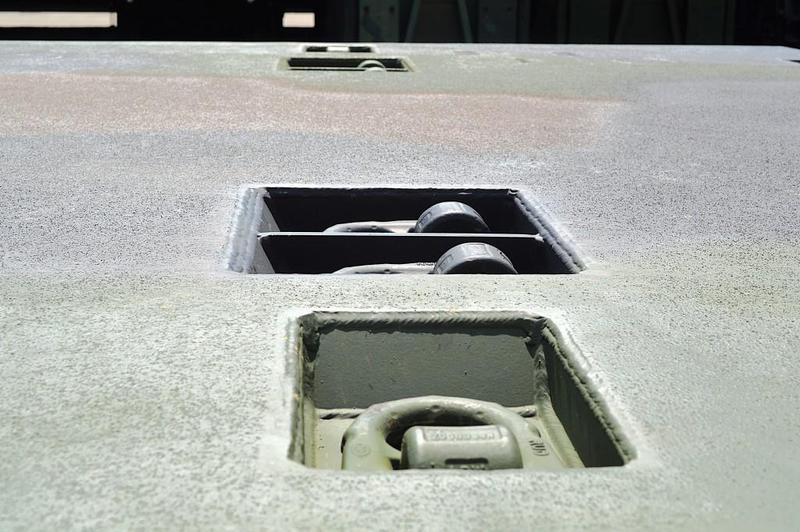

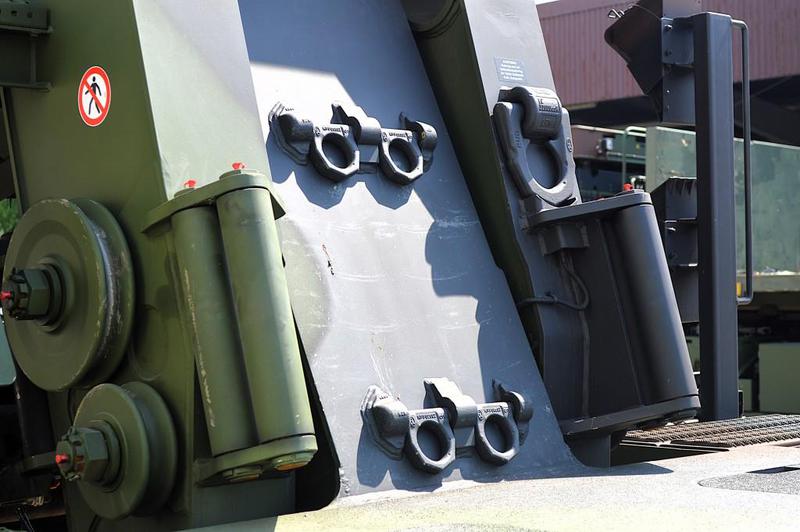

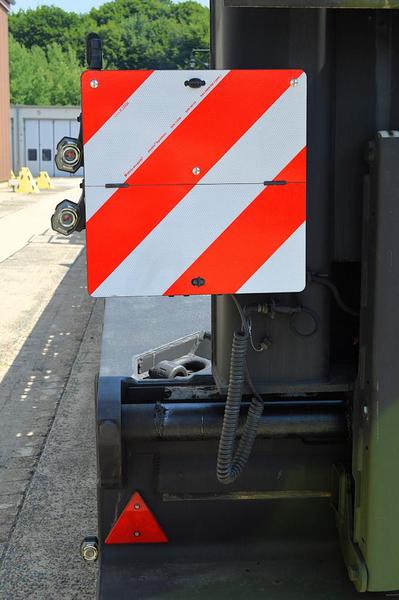

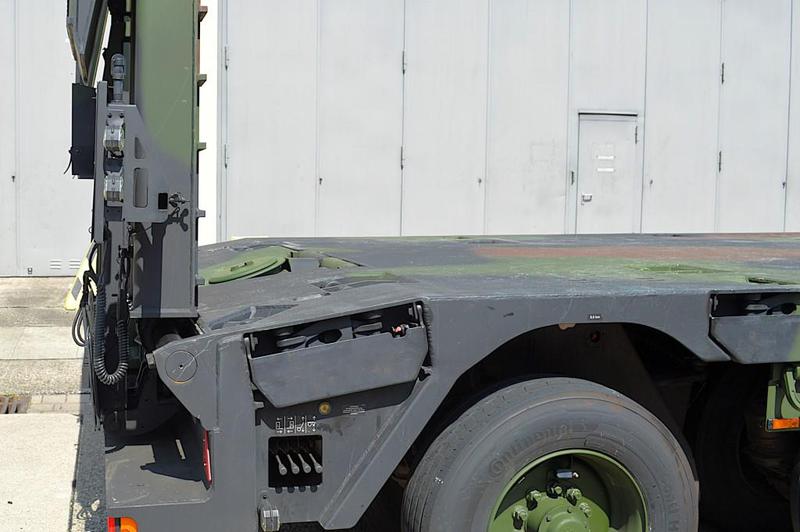

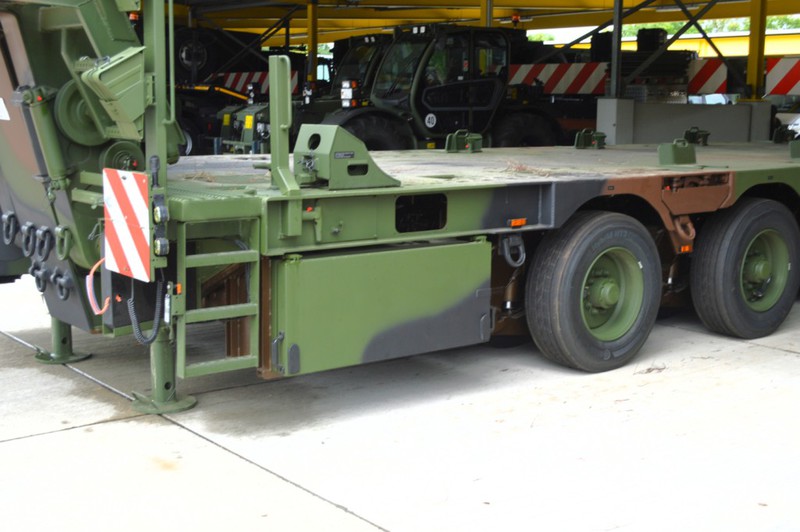

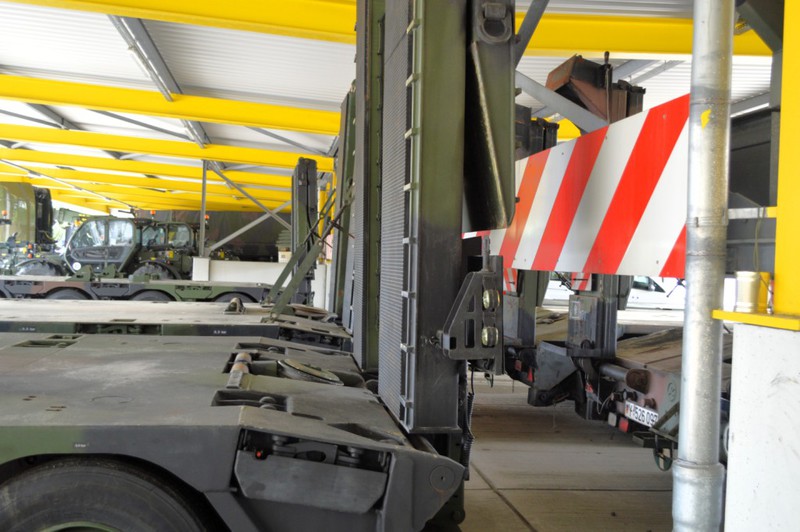

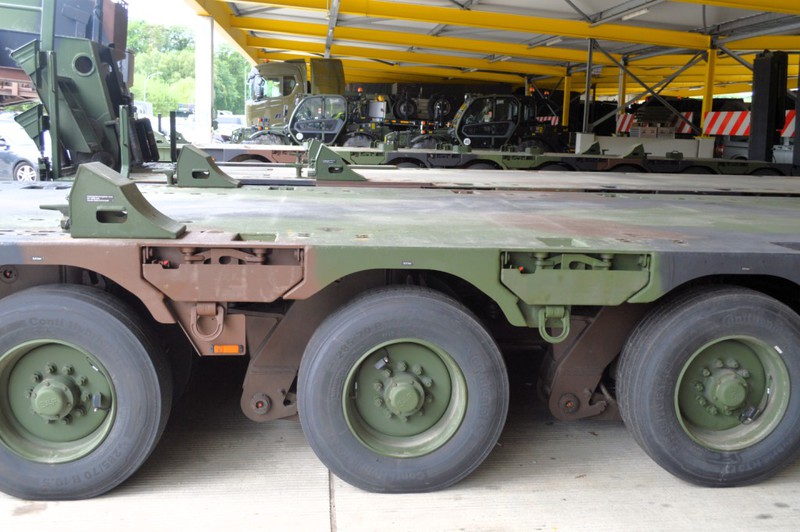

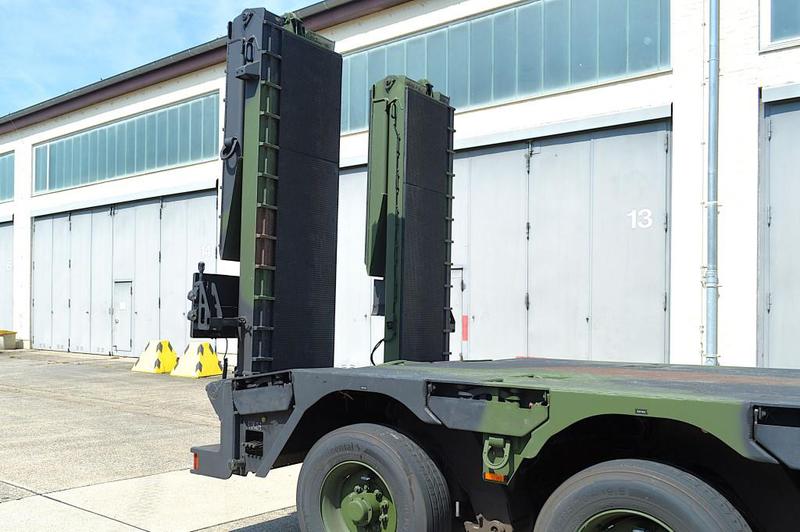

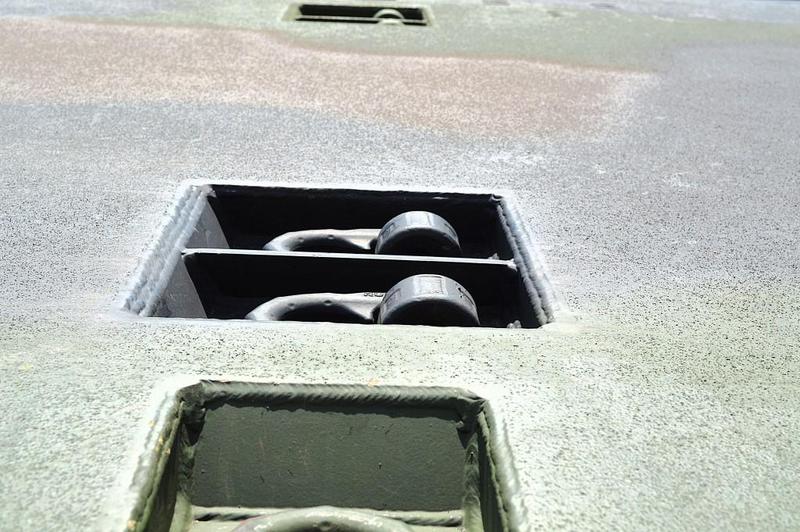

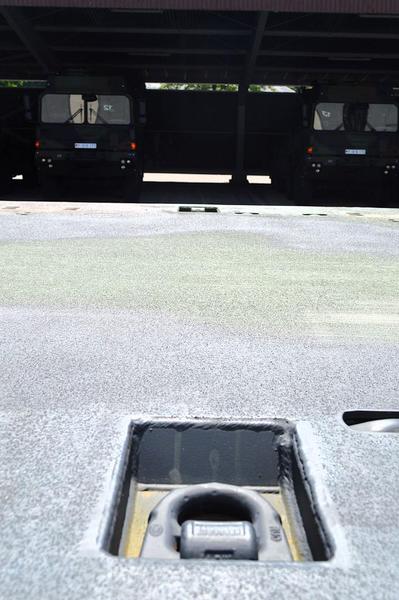

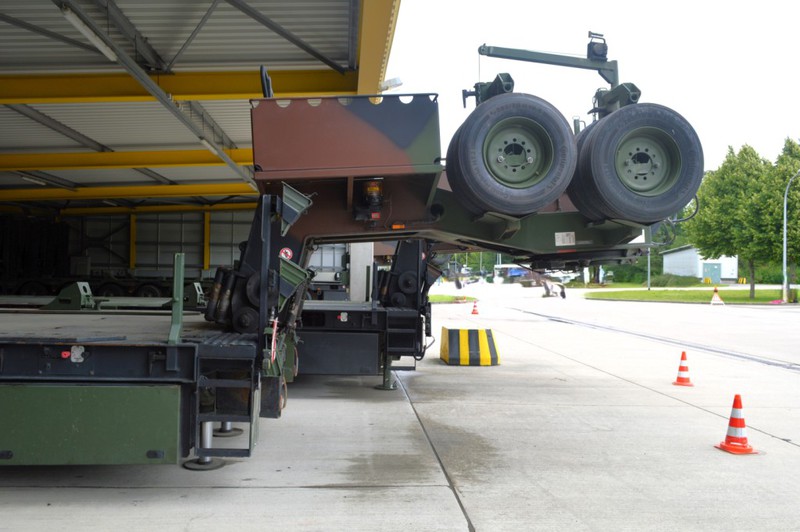

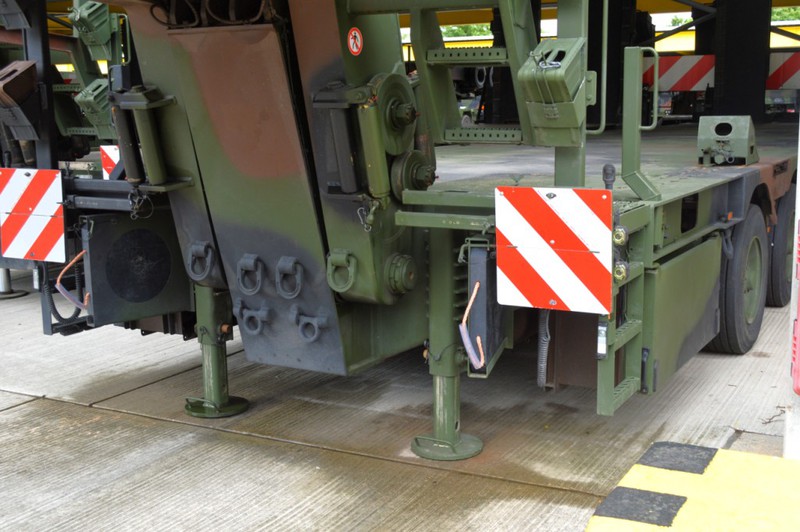

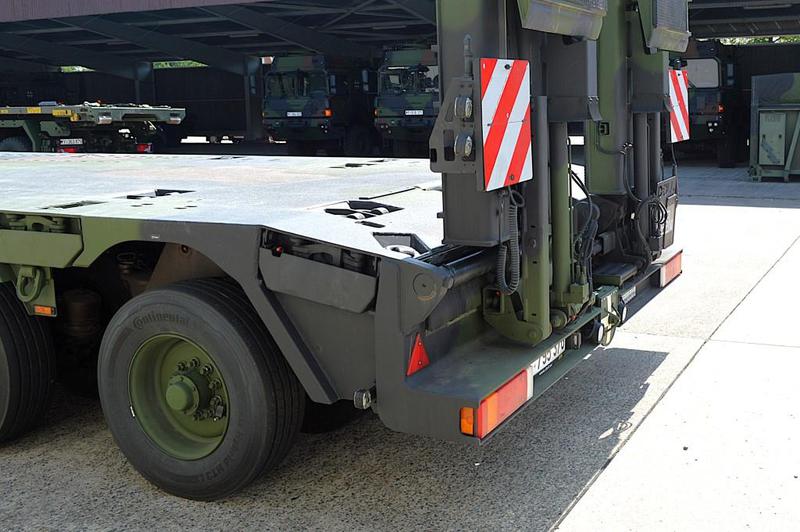

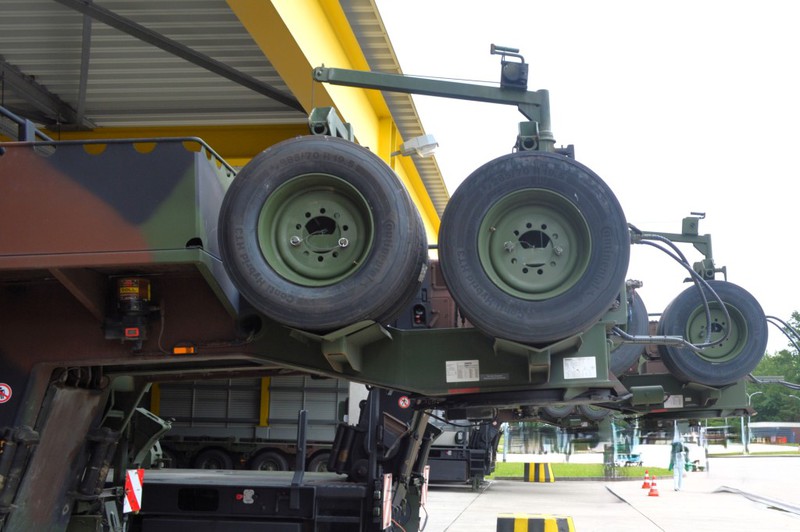

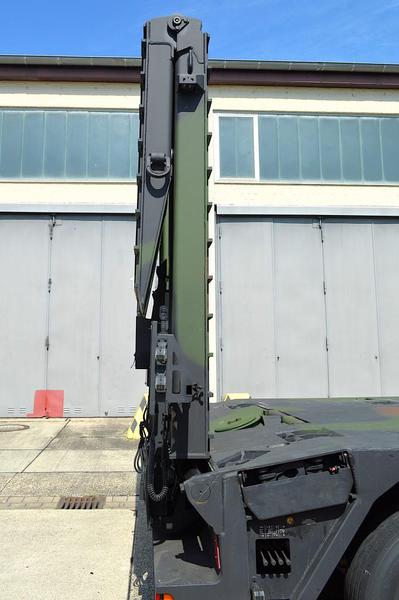

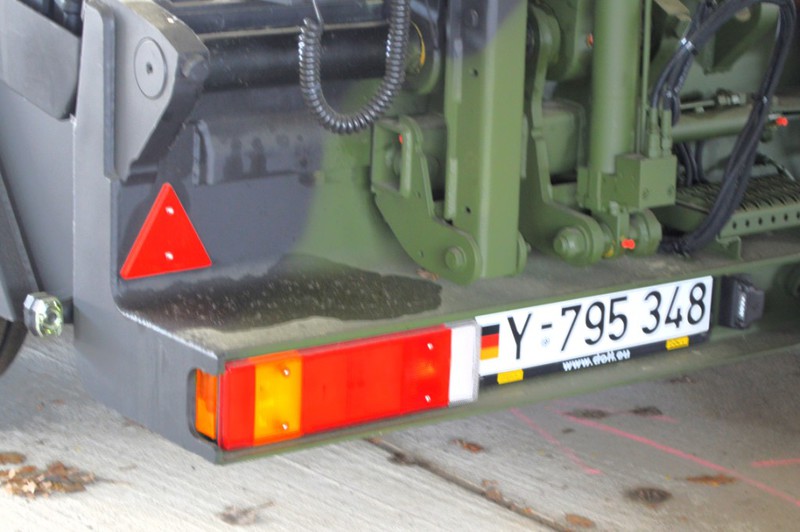

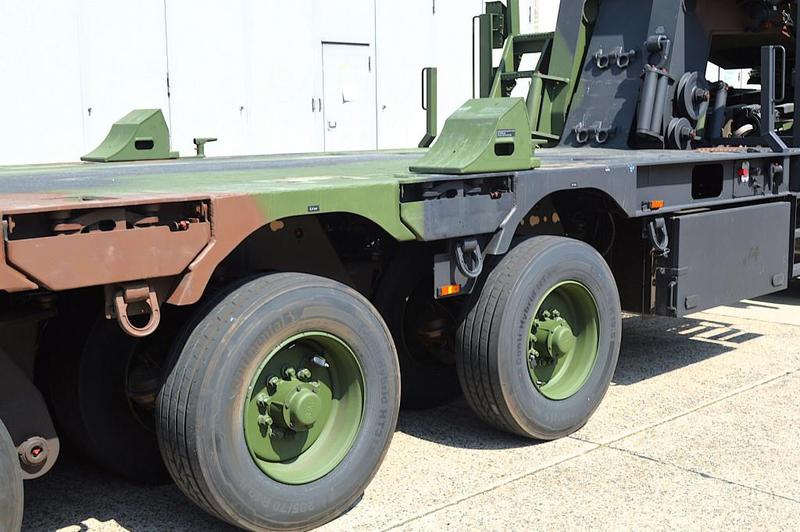

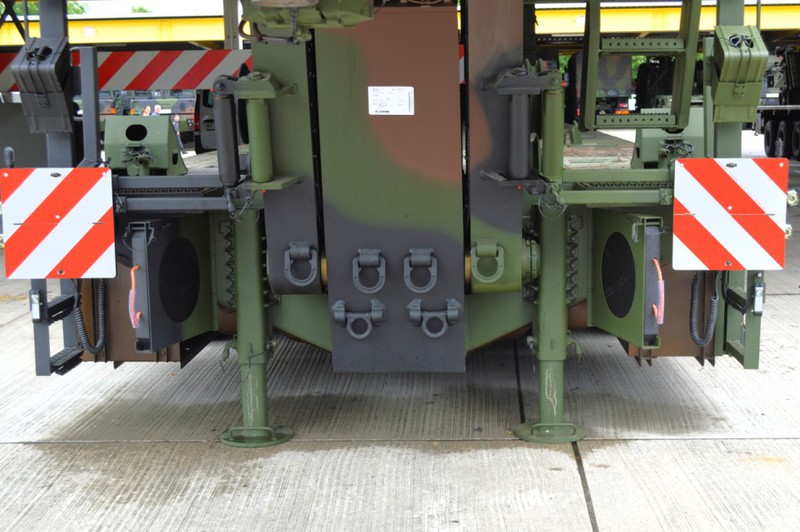

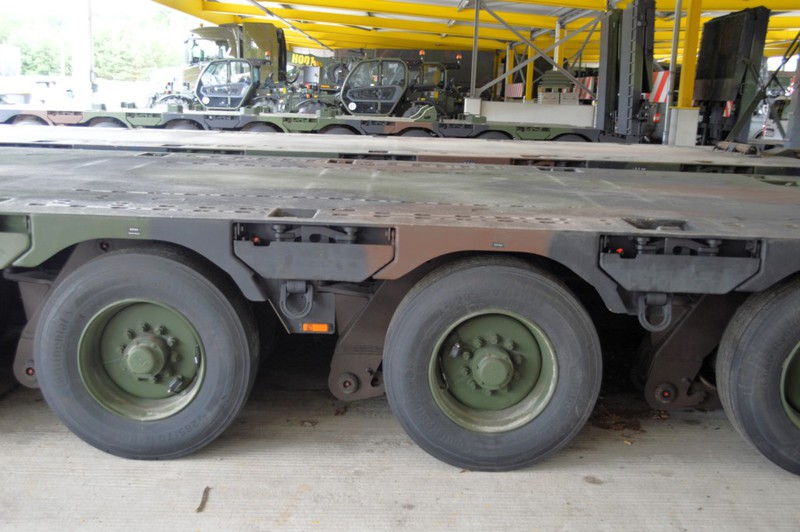

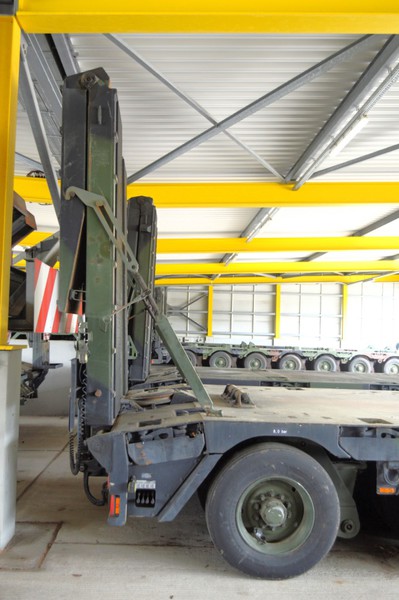

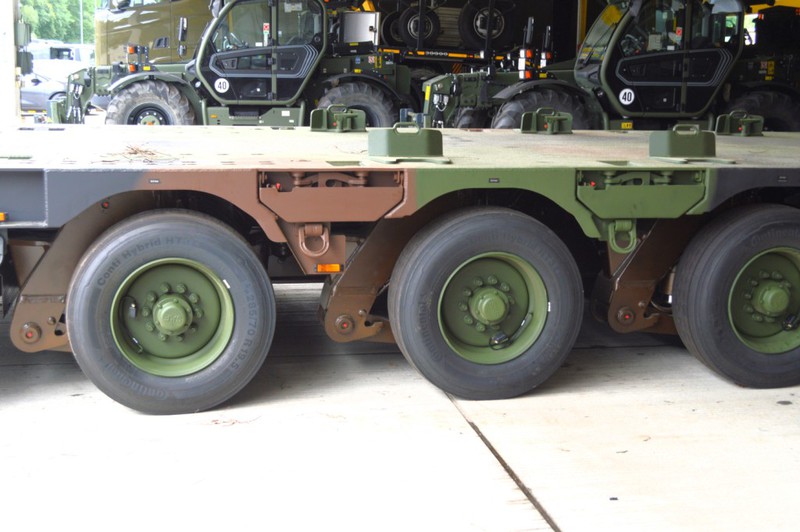

Bei der Einführung des SLT 70t Mammut kam der 70t 7-Achs SLT-Auflieger zum Einsatz. Sehr schnell wurde klar, dass es ein Problem bei den Achslasten gab. Abhilfe wurde durch eine weitere Achse geschafft. Einhergehend mit einer längeren Ladefläche lässt sich die Last besser verteilen und verzurren. Inoffiziell hat der Auflieger aufgrund der 8 Achsen seinen Suggestivnamen „Spider“ erhalten. Die Achslinien 1,2,4,5,6,7 und 8 sind lenkbar wobei die Achslinie 3 den Drehpunkt des Aufliegers bestimmt. Die Lenkung kann bei Bedarf auch manuell per Fernsteuerung unabhängig vom Zugfahrzeug bedient werden. Eine Möglichkeit um das Rangieren auf begrenzten Flächen und Rückwärts-fahrten zu erleichtern. Die Achslinien 1 und 2 können z.B. bei Leer-fahrten angeliftet werden. Durch die hydraulische Federung der Achsen bleiben alle Räder bei Geländefahrt am Boden und es werden einzelne Achsen nicht überlastet. Im Gegensatz zu dem älteren 7-Achs-Auflieger hat der Spider vorne keine hydraulischen Stützen mehr, die Stützen vorne müssen manuell per Hand bedient werden. Eine weitere Änderung betrifft den hinteren Unterfahrschutz und die Auffahrrampen. Die Auffahrrampen werden nicht mehr verzurrt, sie werden durch Sperren im Hydraulikzylinder mechanisch gesichert.
DOLL S8P-0S2 (Spider) |
||
Fahrzeugkategorie |
Schwerlasttransporter |
|
Einheiten |
Logistik |
|
Fahrzeug Lieferant |
DOLL |
|
Fahrgestell Hersteller |
DOLL |
|
Fahrgestell Typ |
Tera S8P-0S2 |
|
Baujahr |
ab 2023 |
|
Stückzahl |
geplant 249 |
|
Indienststellung |
2023 |
|
Außerdienststellung |
-/- |
|
Länge |
17,92 m |
|
Breite |
2,99 m (3,30 m) |
|
Breite Ladefläche |
2,99 m (3,30 m) |
|

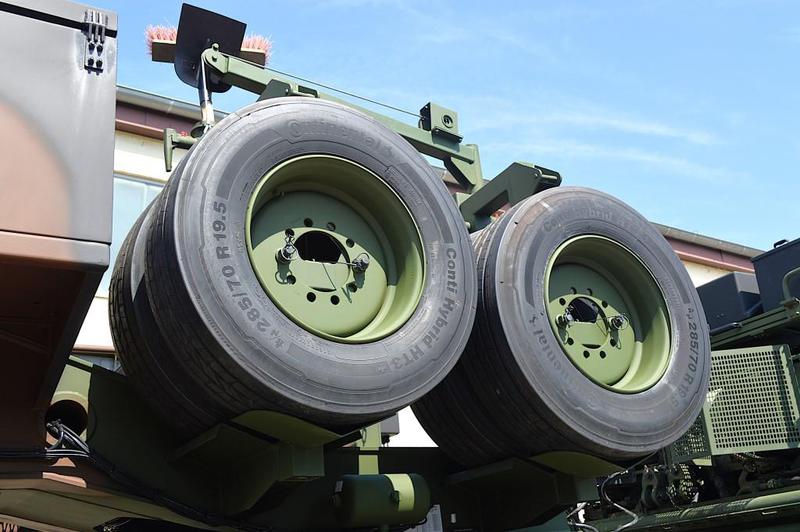

Reifen |
285/70 R 19 |
|
Leergewicht |
33,5 t |
|
Nutzlast |
79,5 t |
|
Zul. Gesamtgewicht |
89,0 t ( 113,0 t) |
|
Achslast |
8 x 9,0 t ( 8 x 12,0 t) |
|
Sattellast |
17,0 t |
|
Achsniveaustufen |
Stufe 1 |
Geländefahrt |
Stufe 2 |
Straßenfahrt |
|
Stufe 3 |
Fahrt unter Brücken |
|
Stufe 4 |
Be- und Entladung |
|
Stufe 5 |
Werkstatt / Wartung |
|
Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig |
||
Irrtümer und Fehler nicht ausgeschlossen |

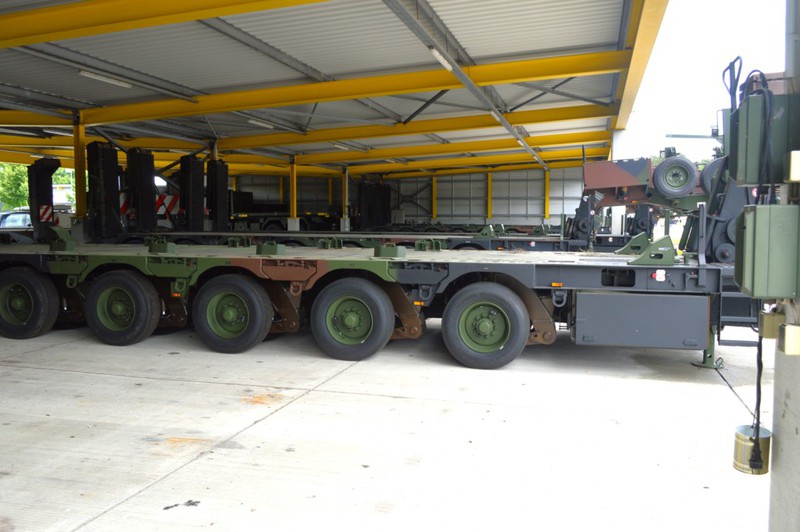

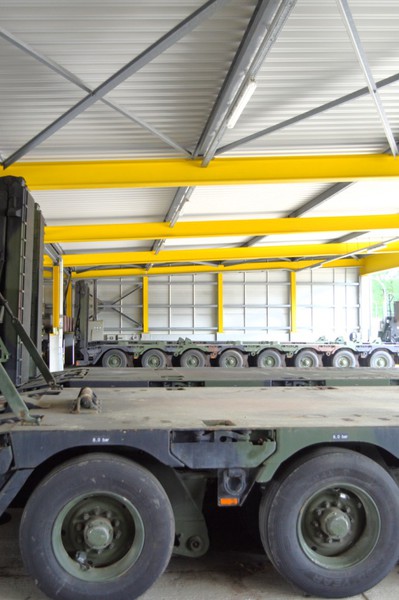

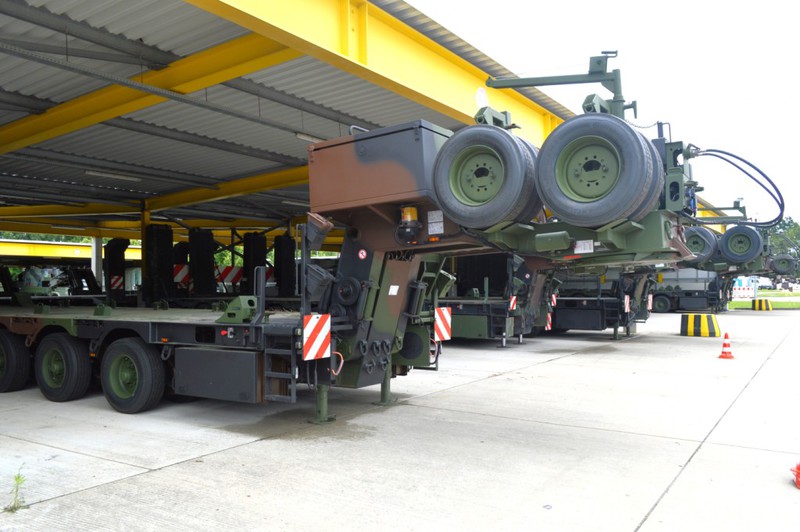

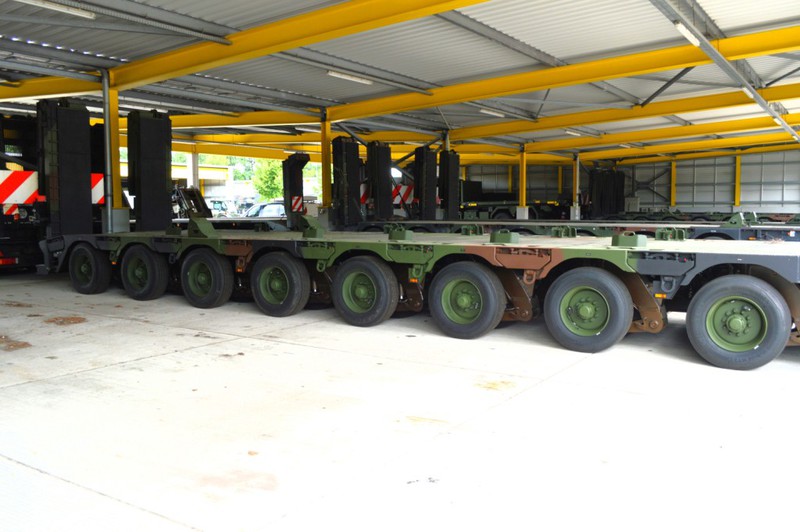

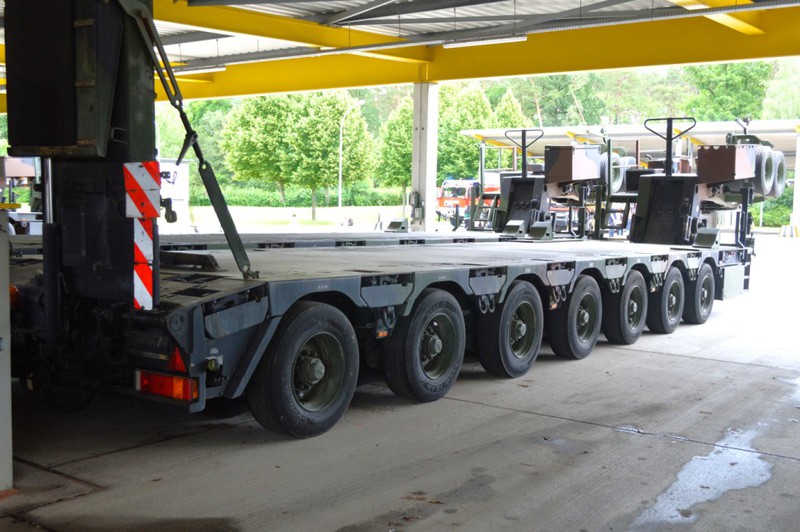

Gesamtansicht

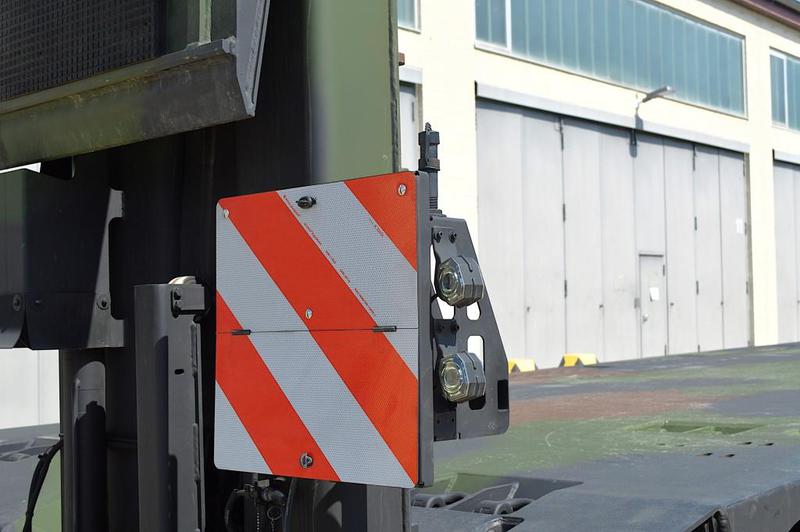

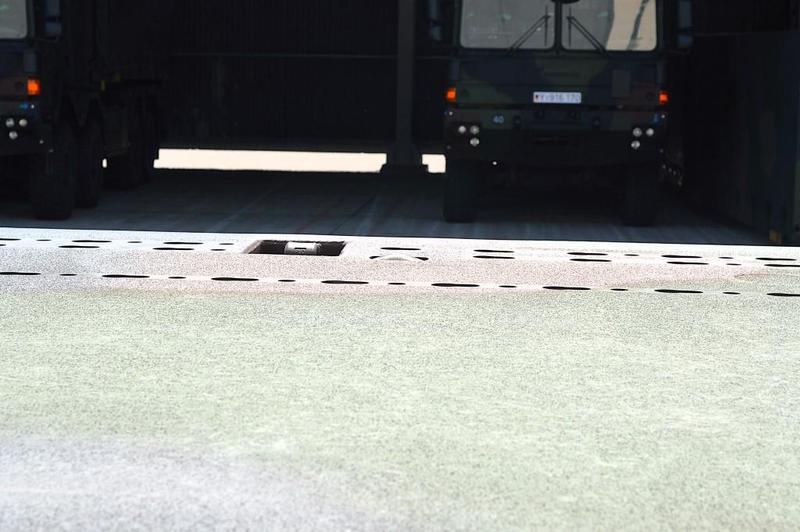

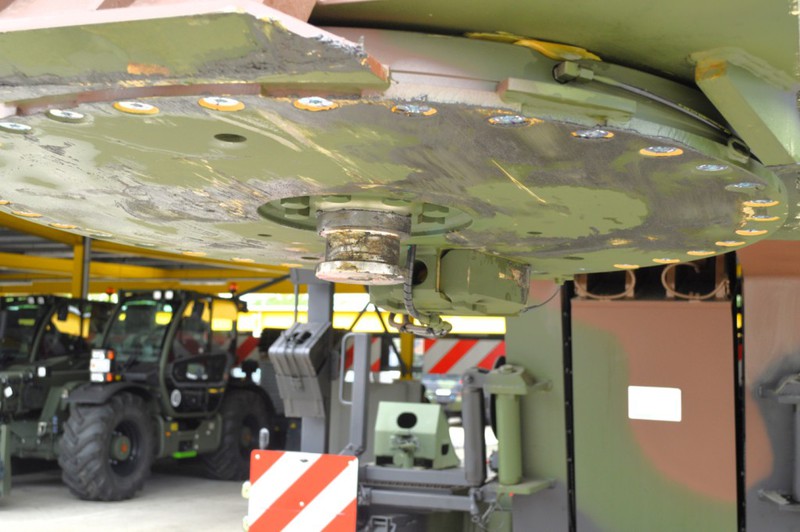

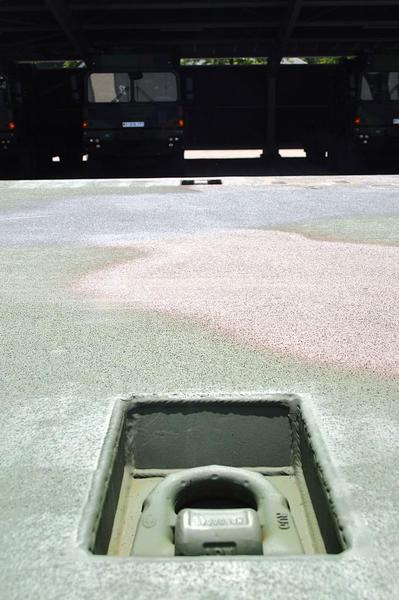

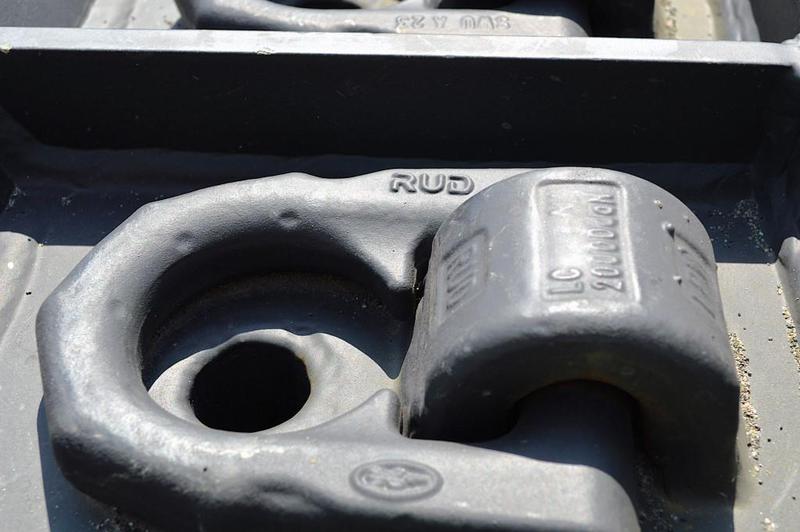

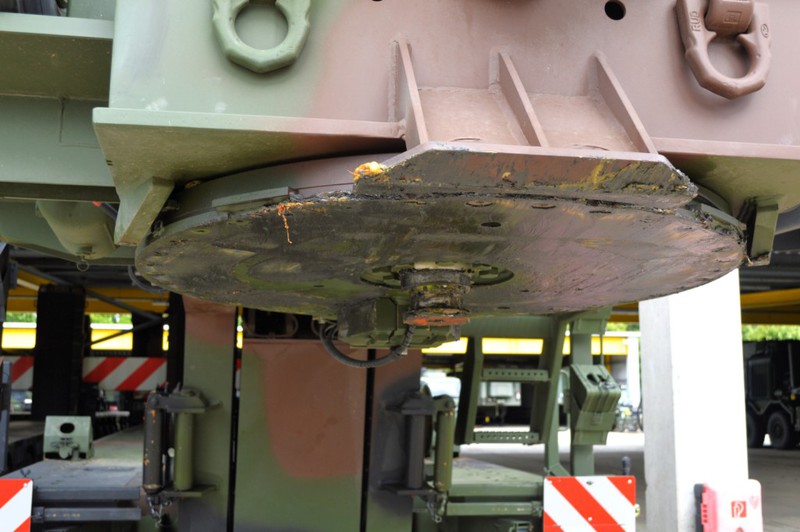

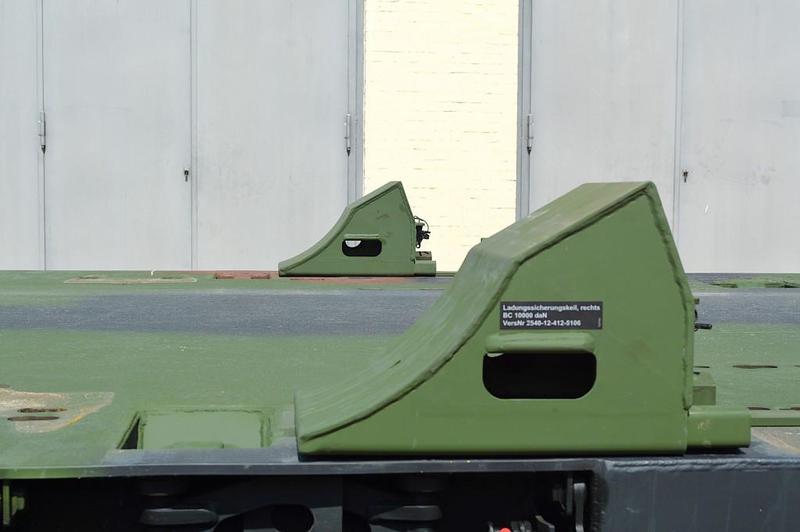

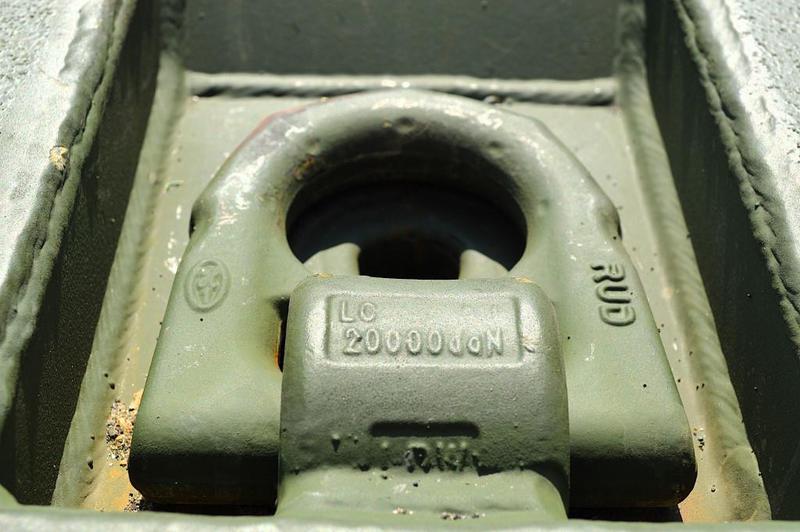

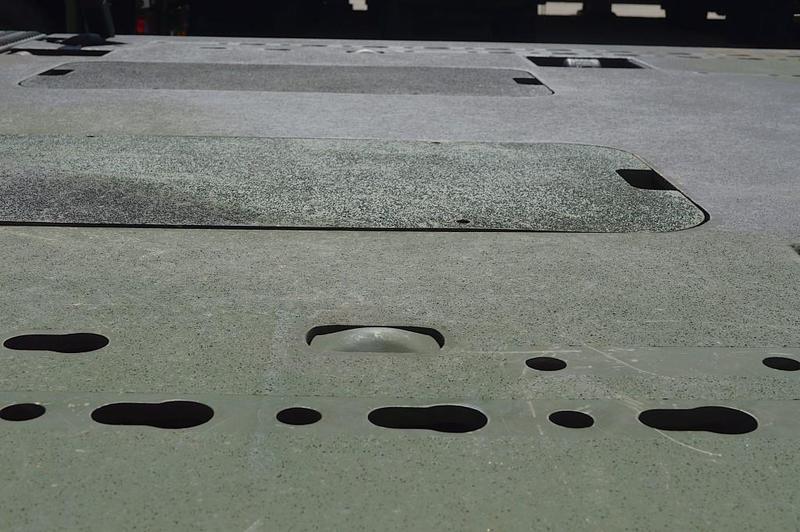

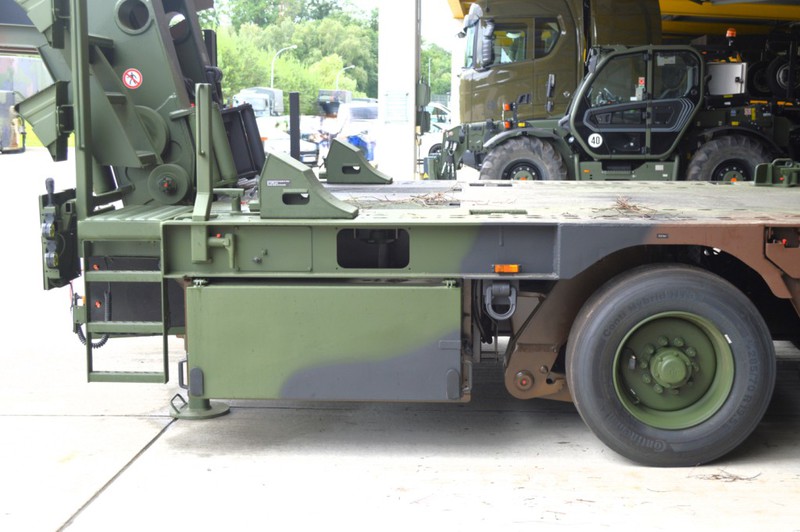

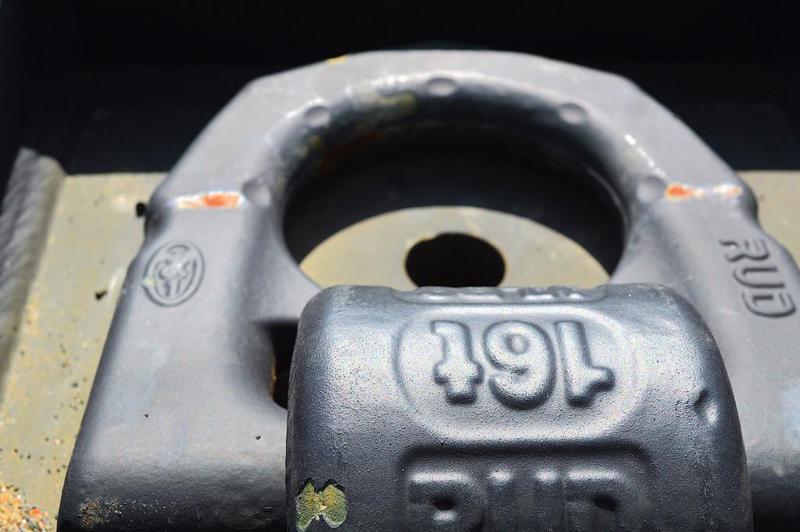

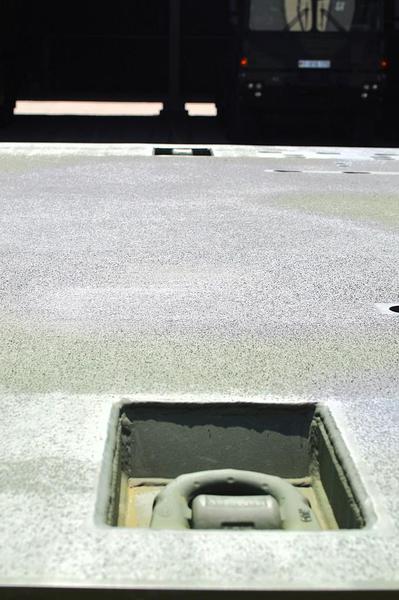

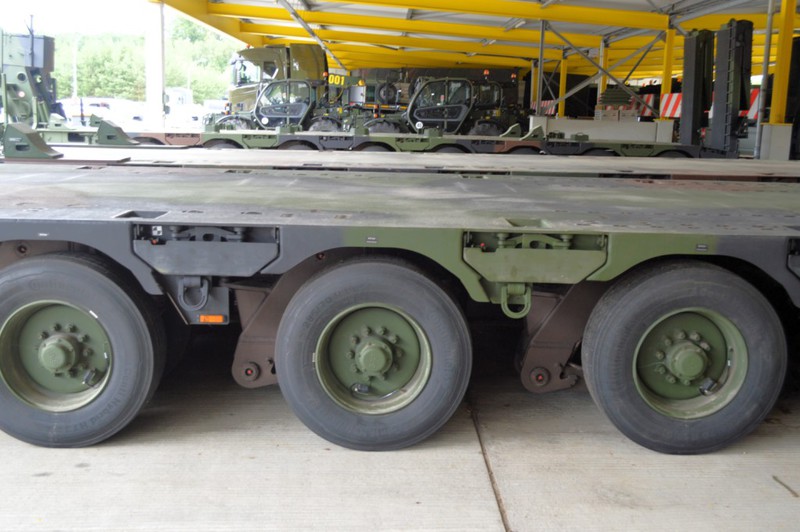

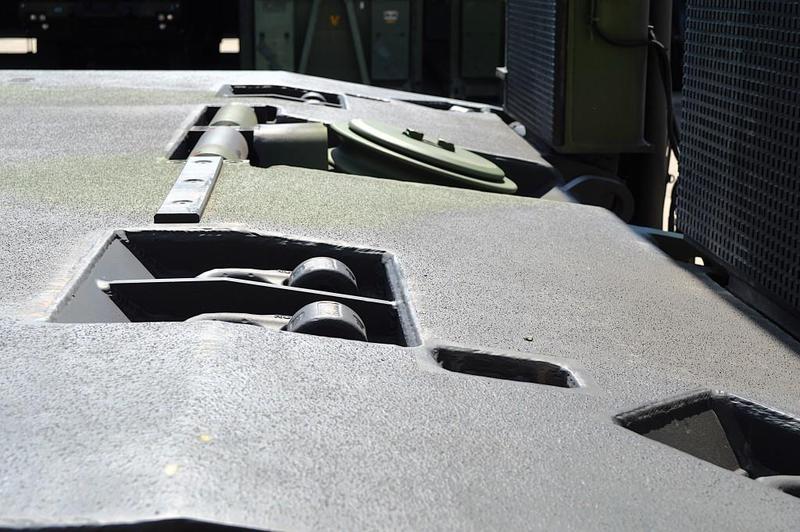

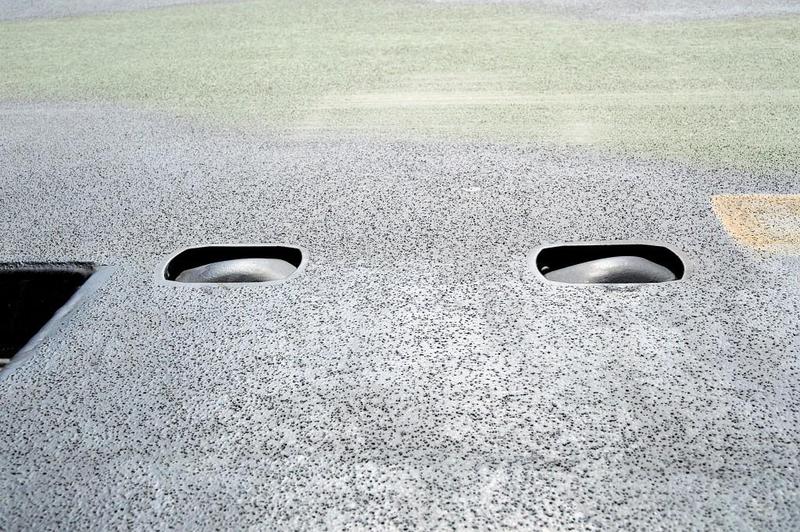

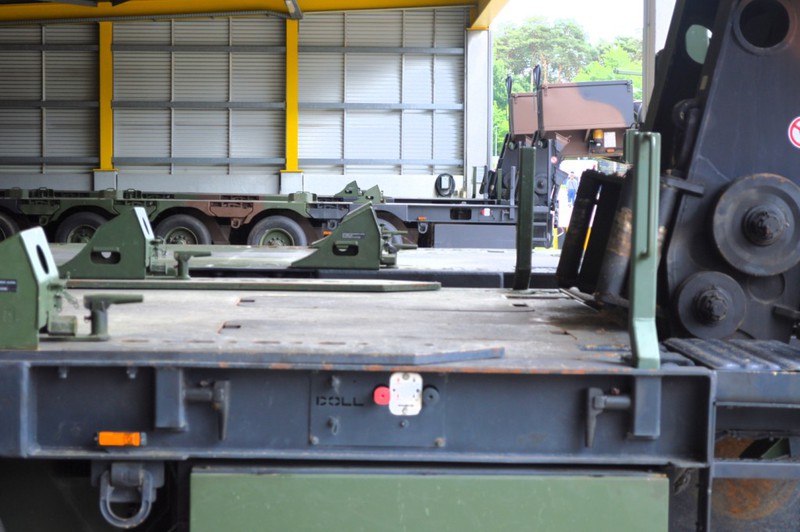

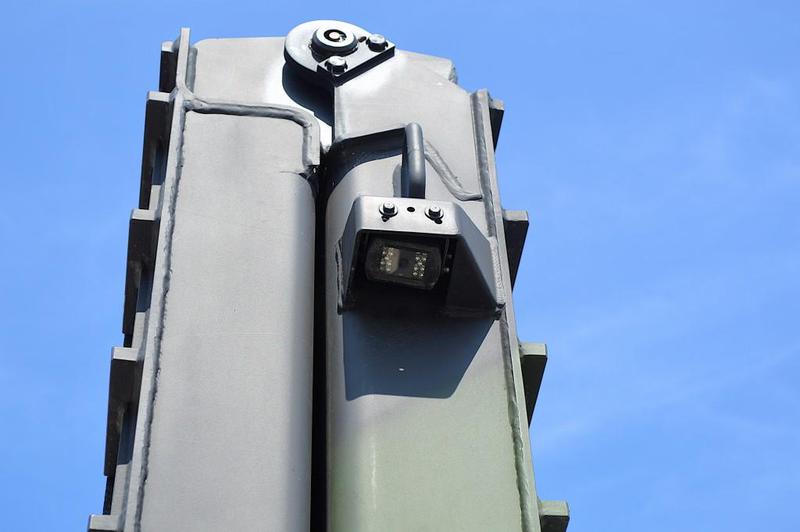

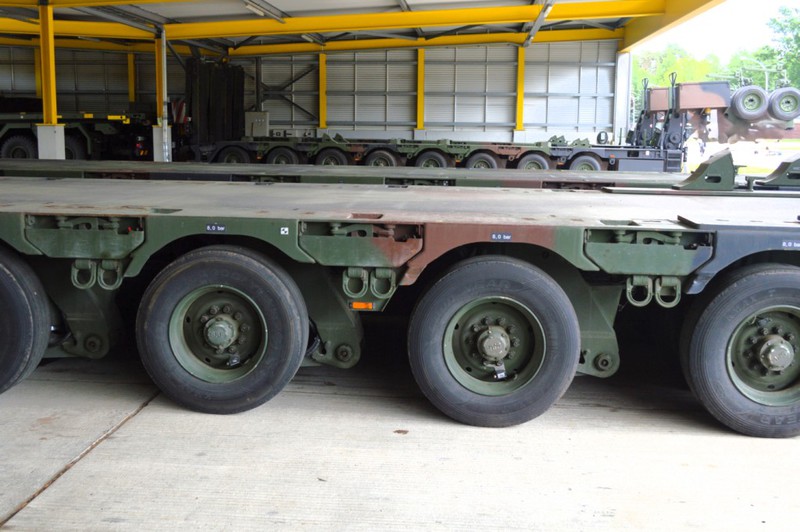

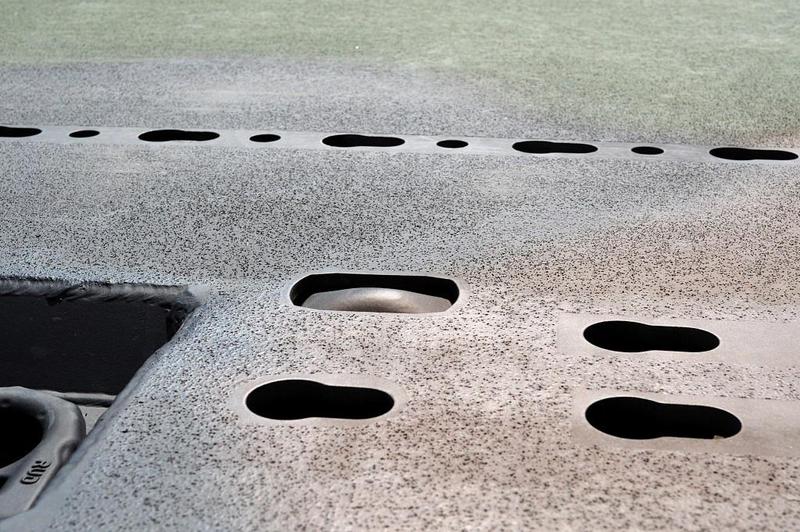

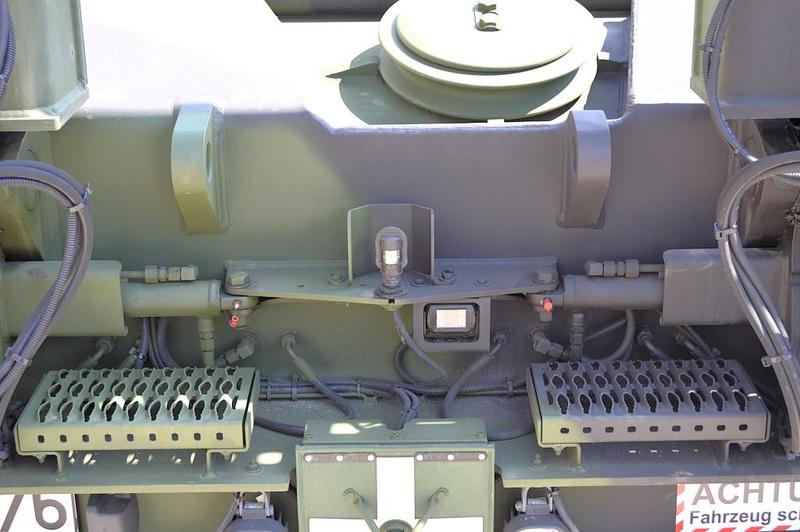

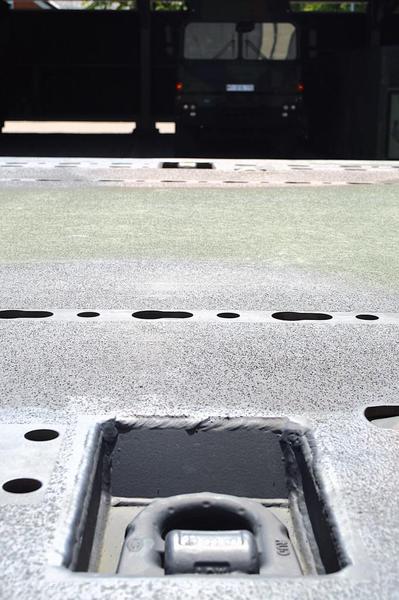

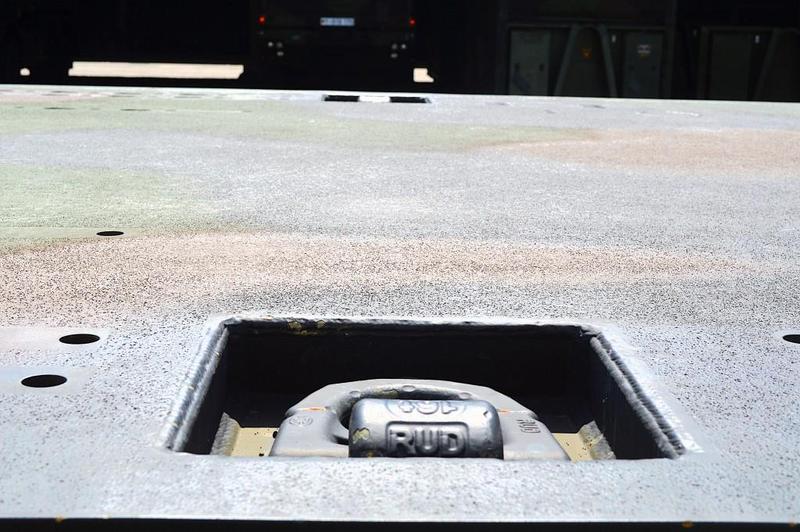

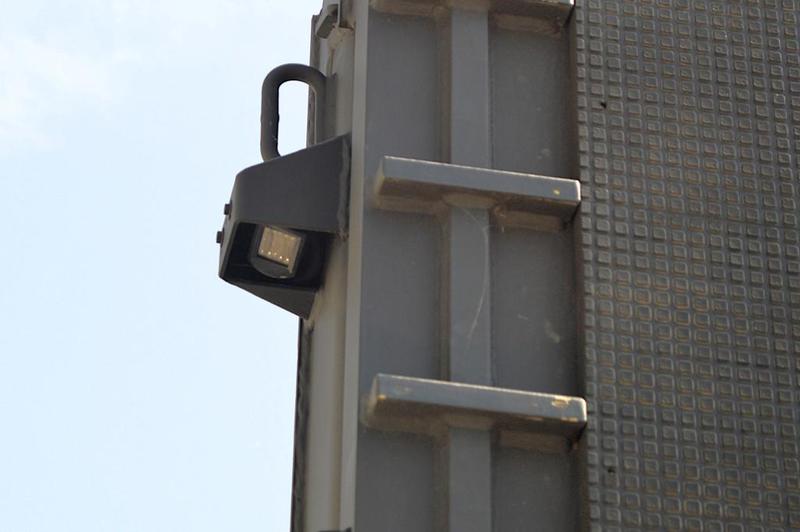

Details

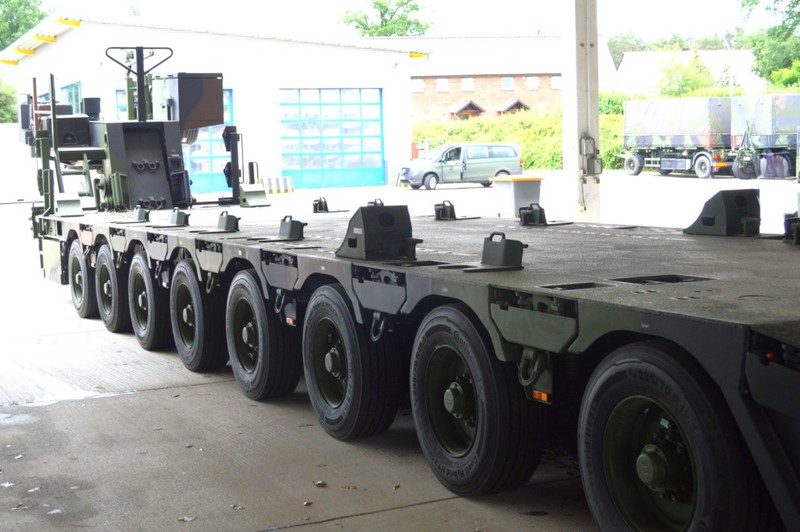

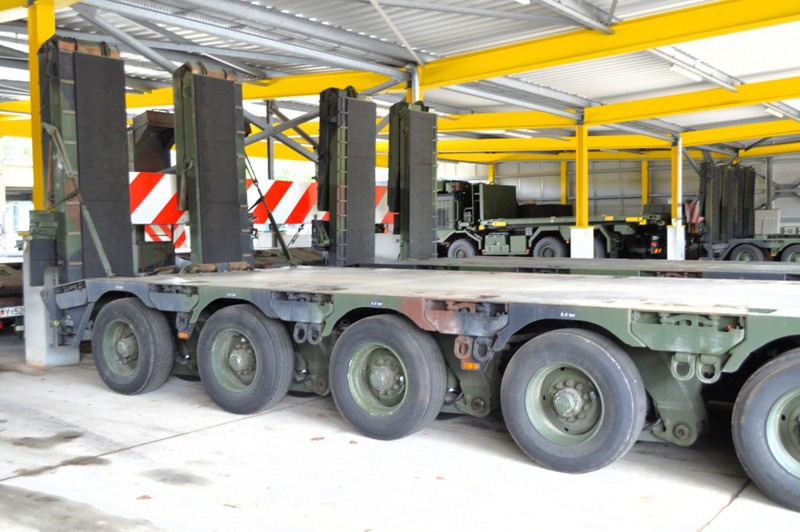

Sattelauflieger 70t SLT 8-Achs Doll S7P-0S2
DOLL S7P-0S2 |
||
Fahrzeugkategorie |
Schwerlasttransporter |
|
Einheiten |
Logistik |
|
Fahrzeug Lieferant |
DOLL |
|
Fahrgestell Hersteller |
DOLL |
|
Fahrgestell Typ |
S 7P-0S2 |
|
Baujahr |
ab 2013 |
|
Indienststellung |
2013 |
|
Außerdienststellung |
-/- |
|
Länge |
16,50 |
|
Länge Ladefläche |
11,80 m |
|
Breite |
2,99 m (3,30 m) |
|
Breite Ladefläche |
2,99 m (3,30 m) |
|
Reifen |
285/70 R 19.5 |
|
Leergewicht |
29,6 t |
|
Nutzlast |
71,4 t |
|
Zul. Gesamtgewicht |
80,0 t (101,0 t) |
|
Achslast |
7 x 9,0 t ( 7 x 12,0 t) |
|
Sattellast |
17,0 t |
|
Achsniveaustufen |
Stufe 1 |
Geländefahrt |
Stufe 2 |
Straßenfahrt |
|
Stufe 3 |
Fahrt unter Brücken |
|
Stufe 4 |
Be- und Entladung |
|
Stufe 5 |
Werkstatt / Wartung |
|
Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig |
||
Irrtümer und Fehler nicht ausgeschlossen |

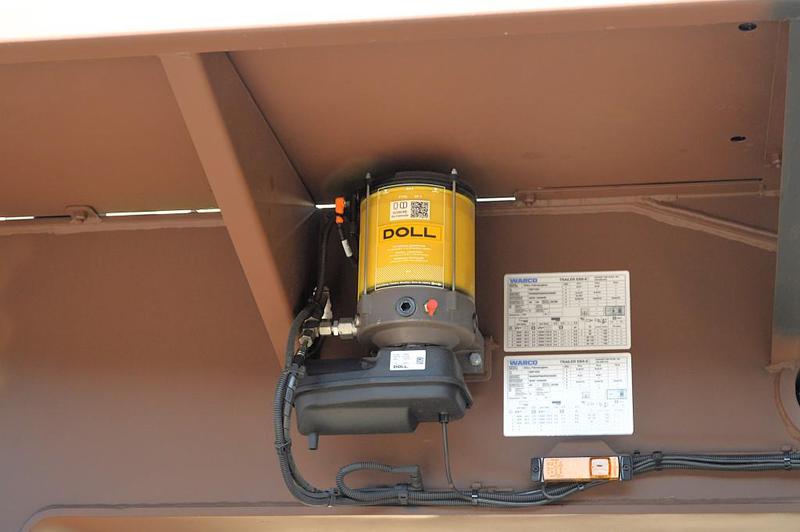

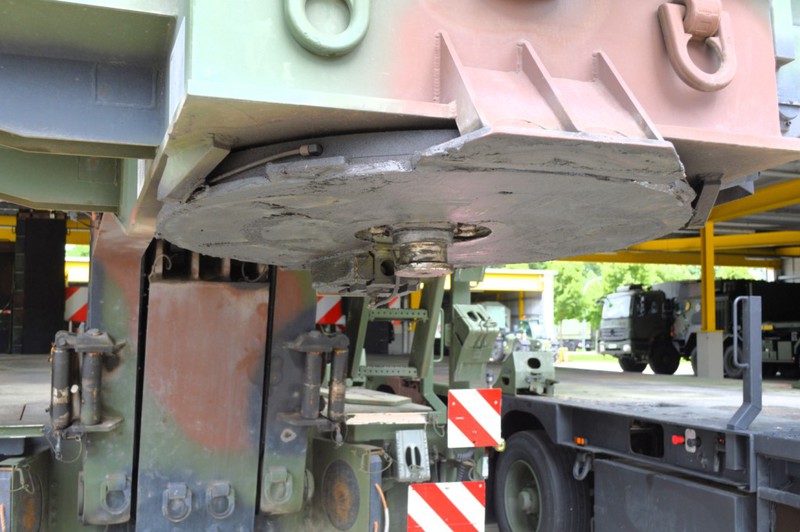

Details
Zugfahrzeuge
Für alle hier beschriebene Sattelauflieger können folgende Sattelzug-maschinen zum Einsatz kommen.
