Sattelzug, schwer 56t
|
Technische Daten Sattelzugmaschine schwer mil |
||
|
Fahrzeugkategorie |
Schwerlasttransporter - Sattelzugmaschine |
|
|
Versorgungsartikelbezeichnung |
Sattelzugmaschine, schwer mil 8x6 |
|
|
Baujahr |
1989 |
|
|
Indienststellung |
1989 |
|
|
Außerdienststellung |
-/- |
|
|
Rahmen |
Leiterrahmen aus U-Profilen und Querträger |
|
|
Fahrwerk |

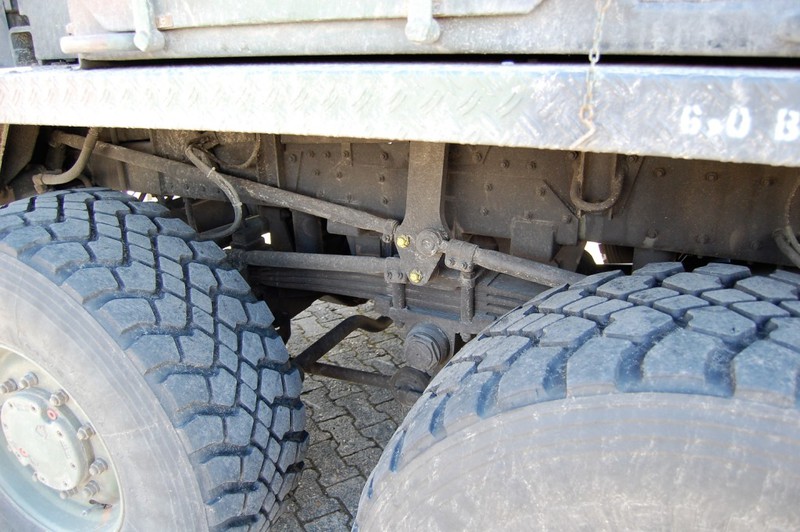

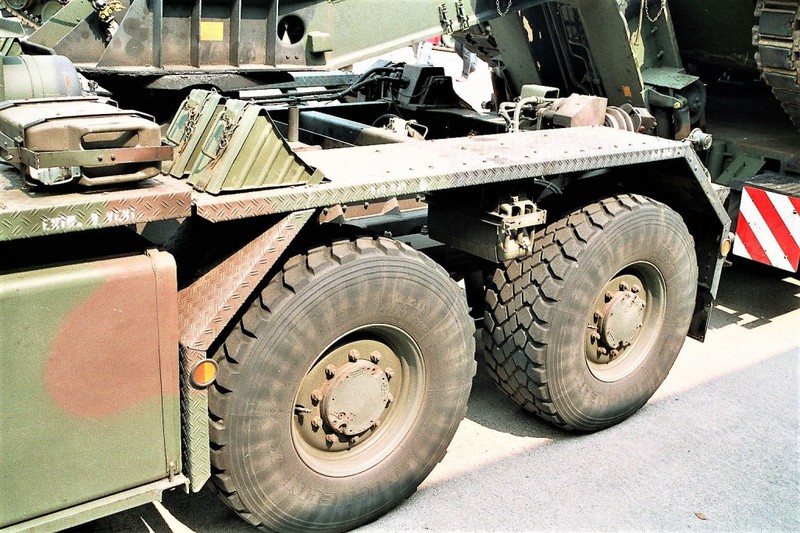

4 Starrachsen mit Blattfedern und jeweils 3 Längslenkern, 3 Antriebsachsen mit Radvorgelege die zweite Achse ist Antriebslos, 2 Vorderachsen sind Lenkbar |
|
|
Antrieb |
8 x 6 |
|
|
Motor |
Viertakt Dieselmotor mit Direkteinspritzung und Abgas-Turbo-Aufladung |
|
|
Motor Typ |
K-H-D-BF 12 L 513 C |
|
|
Kühlung |
Luft |
|
|
Zylinderzahl / Anordnung |
12 / 90° V |
|
|
Hubraum |
19144 cm³ |
|
|
Leistung |
386 kW (525 PS) bei 2300/min |
|
|
Kraftstoff |
800 l Diesel + 40 l |
|
|
Kraftstoffverbrauch l/100km |
110 l |
|
|
Getriebeart |
Sperrsynchronisiertes Schaltgetriebe mit Wandler und Verteilergetriebe |
|
|
Getriebetyp |
ZF-Ecosplit 16S 190A mit WSK 400 |
|
|
Gänge |
16 Vorwärts und 2 Rückwärts |
|
|
Fahrbereich |
700 km |
|
|
Mindestgeschwindigkeit |
|
|
|
Höchstgeschwindigkeit |
72 km/h |
|
|
Länge |
8,83 m |
|
|
Breite |
3,07 m |
|
|
Höhe |
3,00 m mit RKL / 2,81 m ohne RKL |
|
|
Radstand |
1,50 m - 2,70 m - 1,50 m |
|
|
Reifen |
18R-22,5 20 PR schlauchlos |
|
|
Leergewicht |
19,2 t |
|
|
Zul. Sattellast |
Max. |
20,0 t |
|
SaAnh 56 t / 62 km/h |
16,3 t |
|
|
SaAnh SLT 50-2 / 62 km/h |
18,25 t |
|
|
SaAnh SLT 50-2 / 40 km/h |
19,0 t |
|
|
Zul. Achslasten bis 65 km/h |
Gesamtgewicht |
39,7t |
|
Vorderachslast 1. + 2. Achse |
16,7 t |
|
|
Hinterachslast 3. + 4. Achse |
23,0 t |
|
|
Gesamtzuggewichte |
||
|
Mit SaAnh 56 t max. 62 km/h |
||
|
SaZgM |
20 t |
|
|
SaAnh |
18,5 t |
|
|
Nutzlast |
56,0 t |
|
|
Gesamtgewicht |
94,5 t |
|
|
Mit SaAnh SLT 50-2 max. 62 km/h |
||
|
SaZgM |
20,0 t |
|
|
SaAnh |
16,2 t |
|
|
Nutzlast |
47,7 t |
|
|
Gesamtgewicht |
83,9 t |
|
|
Mit SaAnh SLT 50-2 max. 40 km/h |
||
|
SaZgM |
20,0 t |
|
|
SaAnh |
16,2 t |
|
|
Nutzlast |
52,0 t |
|
|
Gesamtgewicht |
88,2 t |
|
|
MLC unbeladen / beladen max. |
Mit SaAnh 56 t |
31 / 100 |
|
Mit SaAnh SLT 50-2 |
30 / 91 |
|
|
Besatzung |
2 + 2 |
|
|
Spurweite Vorn / Hinten |
2,59 m / 2,61 m |
|
|
Wendekreis |
Links 24,20 m / Rechts 23,90 m |
|
|
Bodenfreiheit |
0,26 m |
|
|
Watfähigkeit |
0,45 m |
|
|
Max Steigfähigkeit bei 94500 kg |
Etwa 30% |
|
|
Fla MG |
MG 3 |
|
|
Munitionsvorrat |
-/- |
|
|
Winde |
2 x Rotzler Trommelwinde |
|
|
Zugkraft |
18600 N |
|
|
Seillänge |
43 m |
|

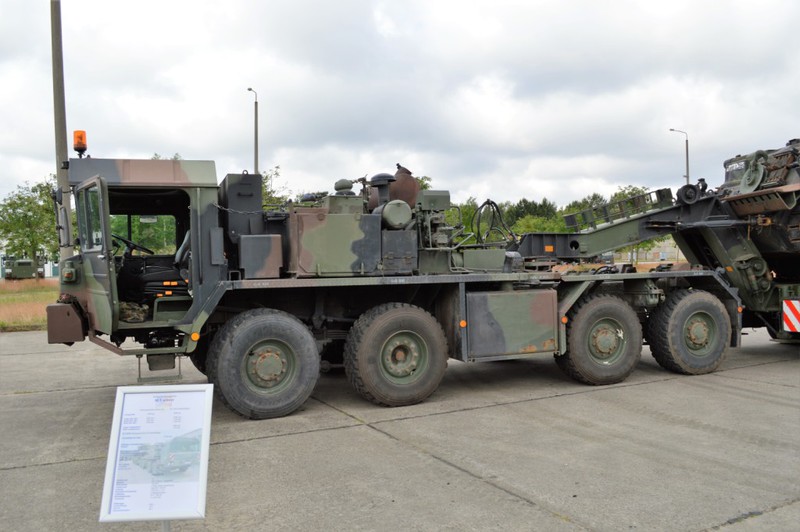

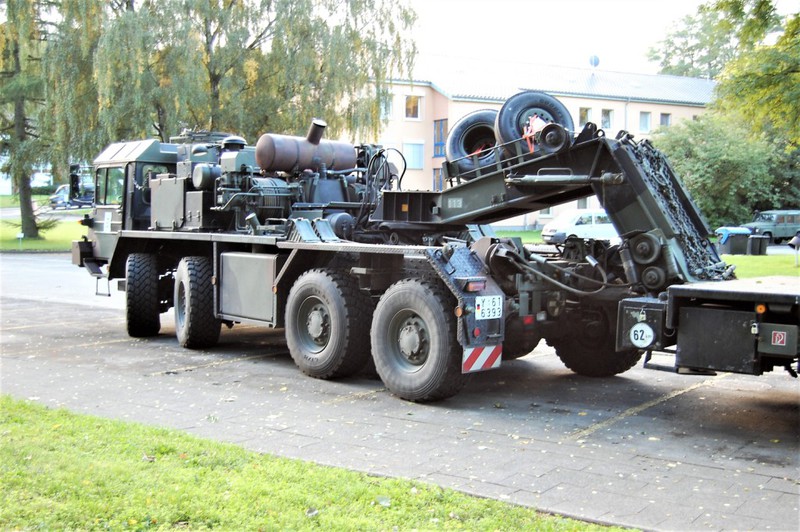

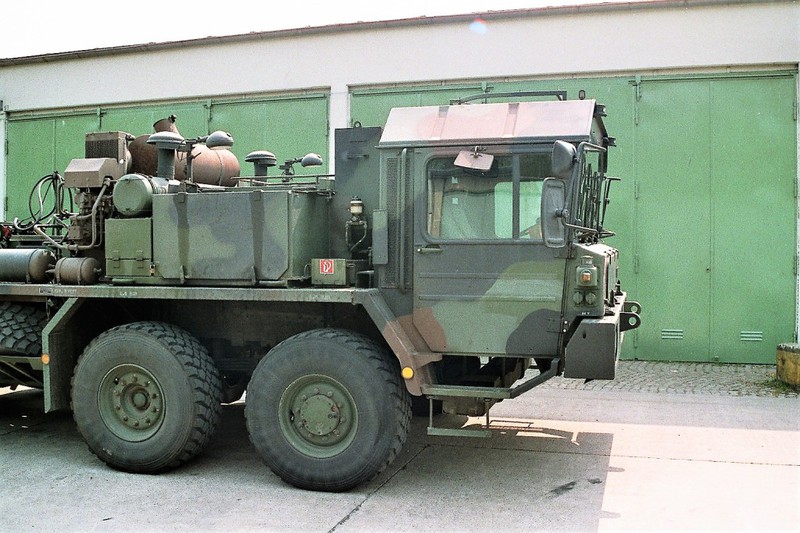

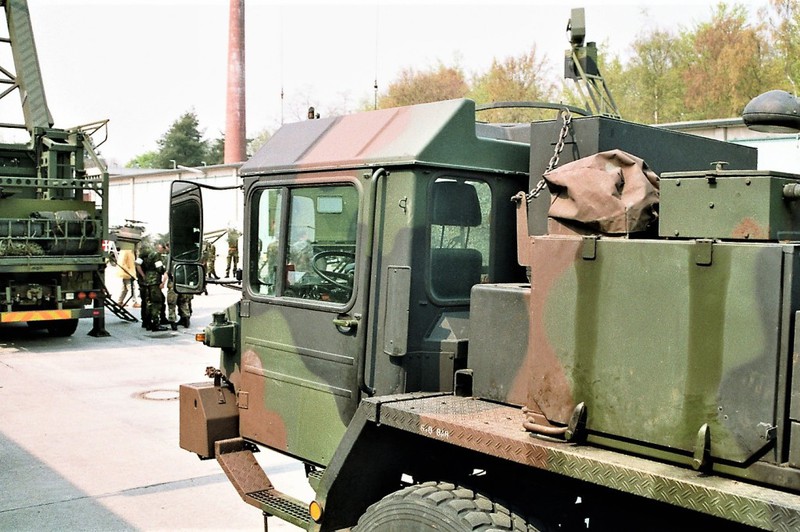

Zugmaschine

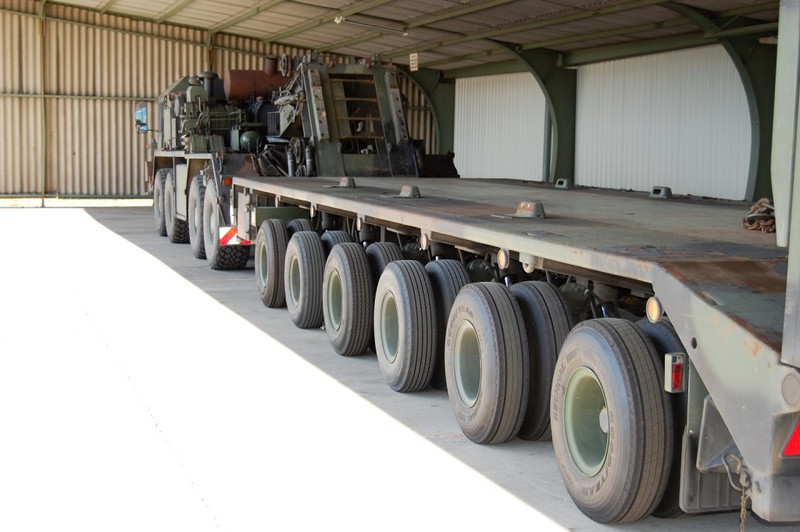

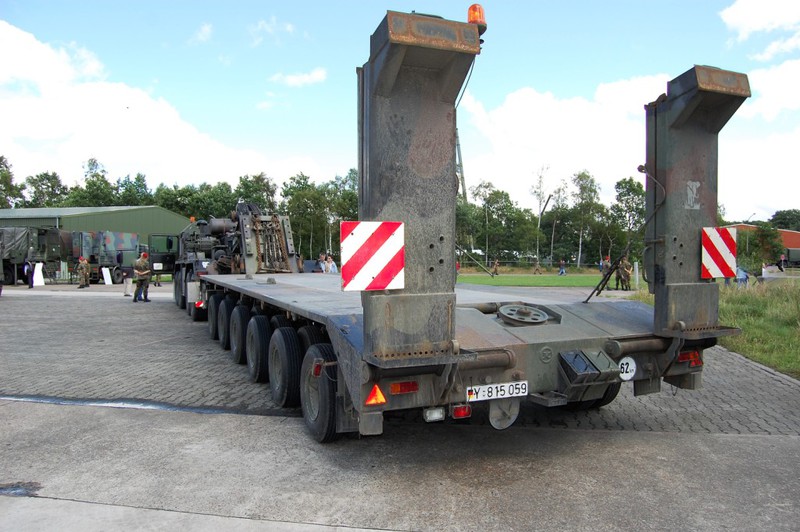

Mit Auflieger 50t

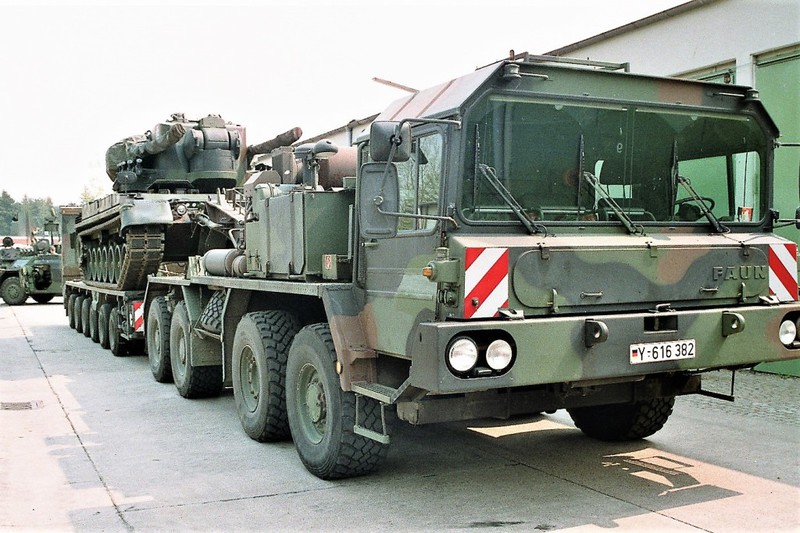

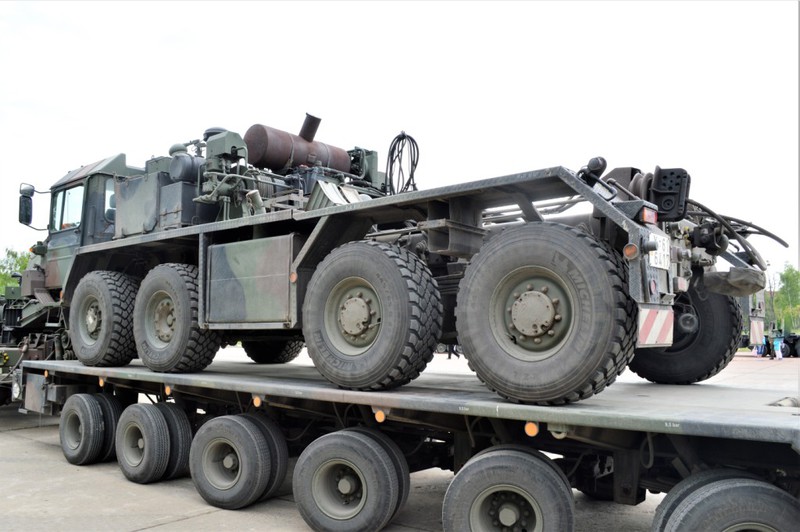

Mit Auflieger 56t
Beladen

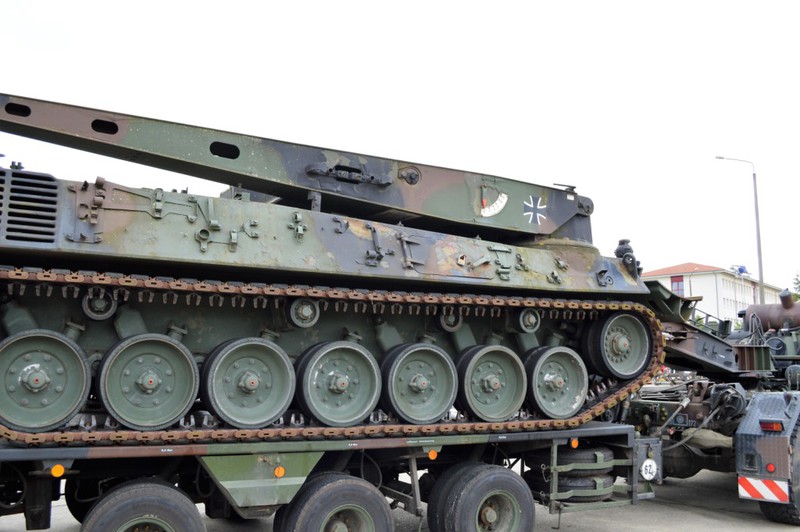

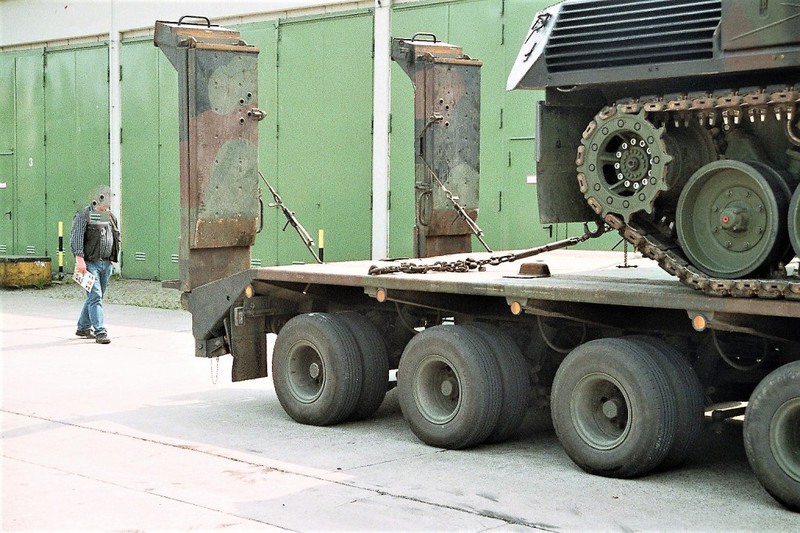

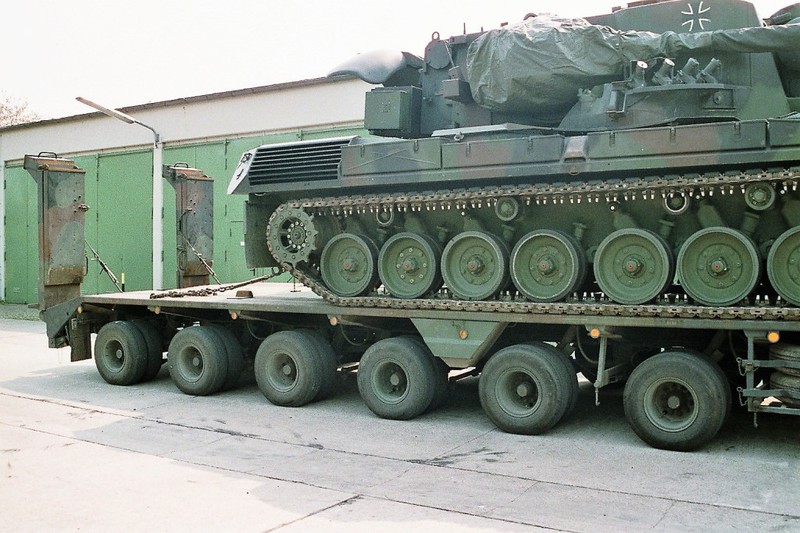

Die folgenden Bilder zeigen SLT 56 mit unterschiedlichen Sattel-aufliegern und Beladung. Zu beachten ist auch das die "Ladung" teil-weise nicht oder unzureichend gesichert ist (Stichwort Ladungs-sicherung).
Lkw 2t tmil gl (Unimog)
Transportpanzer 1 Fuchs

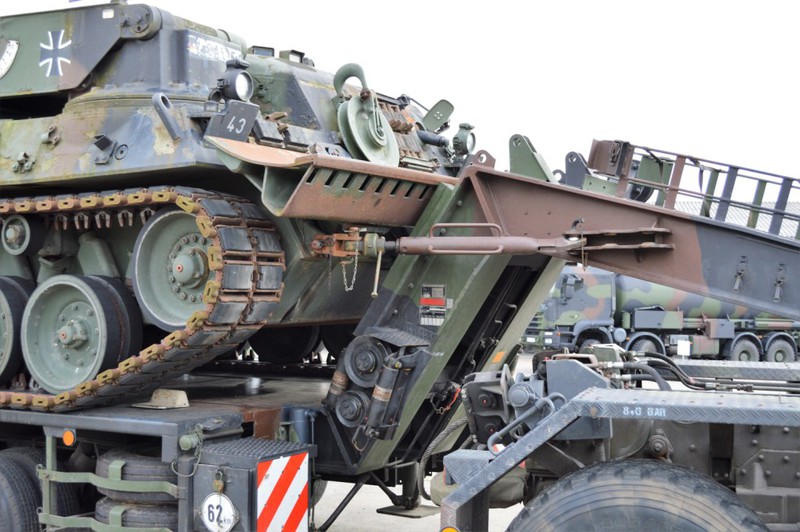

Bergepanzer 2 Standard
FlaPz Gepard

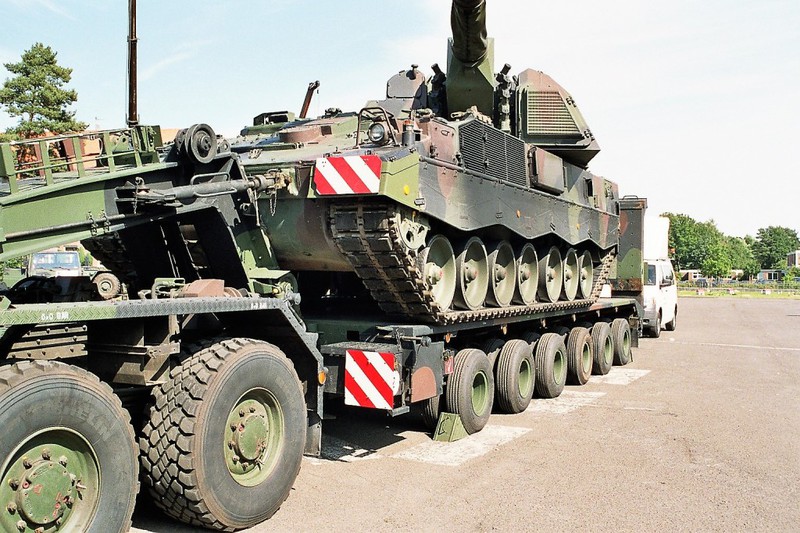

PzH 2000
Die PzH 2000 ist hier in einer nicht transportfähigen Ausstellungsposition zu sehen.

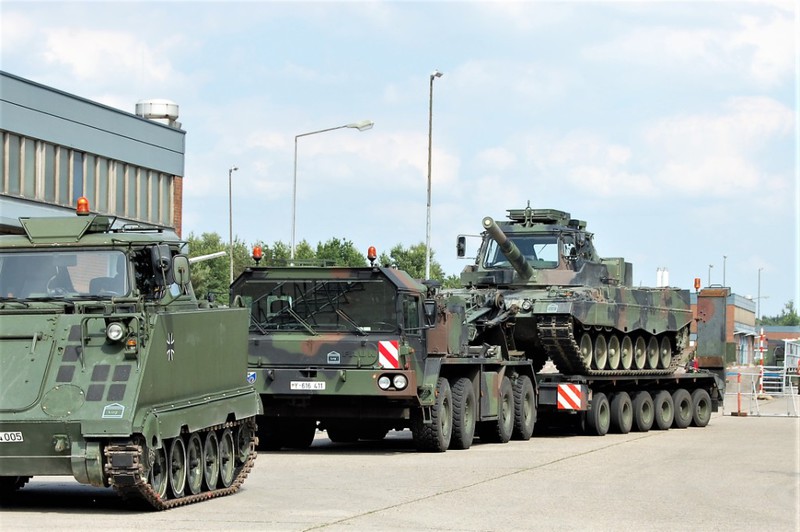

Leopard 2 Fahrschulfahrzeug
|
Abkürzungsverzeichnis |
|
|
SaZgM |
Sattelzugmaschine |
|
SLT |
Schwerlasttransporter |
|
SaAnh |
Sattelanhänger |
|
RKL |
Rundumkennleuchte |
|
|
|
|
|
|
|
|
|
