SLT 50-3 "Elefant"

Technische Daten SLT 50-2 / 50-3

Fahrzeugkategorie

Schwerlasttransporter - Sattelzugmaschine

Versorgungsartikelbezeichnung

Zugmaschine, Sattel-, 25 t, 8x8, mit Winde



SLT 50-2

SLT 50-3

Baujahr

 1976

1995 - 1999

Indienststellung

1976

1995 - 1999

Außerdienststellung

 Modernisierung ab 1995

-/-

Rahmen

Leiterrahmen aus U-Profilen und Querträger

Fahrwerk

4 Starrachsen mit Blattfedern und jeweils 3 Längslenkern,

2 Vorderachsen sind Lenkbar

Antrieb

8 x 8 Allrad

Motor

Viertakt Vorkammer Dieselmotor mit Abgas-Turbo-Aufladung

Viertakt Dieselmotor mit Direkteinspritzung und Abgas-Turbo-Aufladung

Motor Typ

MTU MB 837 Ea-500

Deutz MWM TBD 234 V 12

Kühlung

Wasser

Zylinderzahl / Anordnung

8 / 90° V

12 / 60° V

Hubraum

29920 cm³

21600 cm³

Leistung

537 kW (730 PS) bei 2100/min

540 kW (735 PS) bei 2100/min

Kraftstoff

800 l Diesel + 40 l

Kraftstoffverbrauch l/100km

160 l

110 l

Getriebeart

Lastschaltwendegetriebe mit Wandler und Verteilergetriebe

Getriebetyp

ZF 4 PW 200 H2

Gänge

4 Vorwärts und 2 Rückwärts (Straße) und

4 Vorwärts und 2 Rückwärts (Gelände)

Fahrbereich

500 km

700 km

Mindestgeschwindigkeit

2,5 km/h

Höchstgeschwindigkeit

 65 km/h

Länge

8,83 m

Breite

3,07 m

Höhe

3,00 m mit RKL / 2,85 m ohne RKL

Radstand

1,50 m - 2,70 m - 1,50 m

Reifen

18,00-22,5 schlauchlos

Leergewicht

23,2 t

Zul. Sattellast

Bei 40 km/h

19 t

Bei 62 km/h

18 t

Zul. Gesamtgewicht

Bei 40 km/h

43 t

Bei 62 km/h

42 t

Zul. Achslasten vorn

Bei 40 km/h

2 x 9,5 t

Bei 62 km/h

2 x 9,5 t

Zul. Achslasten hinten

Bei 40 km/h

2 x 12,4 t

Bei 62 km/h

2 x 11,5 t

Zul. Gesamtzuggewicht

Bei 40 km/h

92,0 t

Bei 62 km/h

87,5 t

Gesamtzuggewichte

Mit SaAnh SLT 50-2 max. 62 km/h

SaZgM

20 t

SaAnh

16,2 t

Nutzlast

47,7 t

Gesamtgewicht

83,9 t

Mit SaAnh SLT 56 t max. 62 km/h

SaZgM

20,0 t

SaAnh

18,5 t

Nutzlast

56,0 t

Gesamtgewicht

94,5 t

Mit SaAnh SLT 50-2 max. 40 km/h

SaZgM

20,0 t

SaAnh

16,2 t

Nutzlast

52,0 t

Gesamtgewicht

88,2 t

MLC unbeladen / beladen max.

Mit SaAnh SLT 50-2

33 / 94

Mit SaAnh SLT 56 t

35 / 100

Besatzung

2 + 2

Spurweite Vorn / Hinten

2,54 m / 2,59 m

Wendekreis

24,00 m

Bodenfreiheit

0,28 m

Watfähigkeit

0,80 m

Max Steigfähigkeit bei 920000 Nm

Etwa 30%

Fla MG

MG 3

Munitionsvorrat

-/-

Winde

2 x Rotzler Trommelwinde

Zugkraft

18600 N

Seillänge

43 m

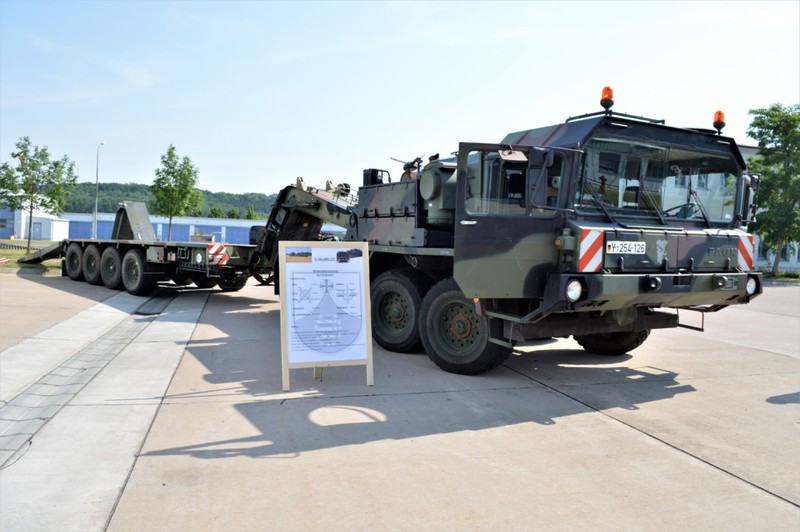

Zugmaschine

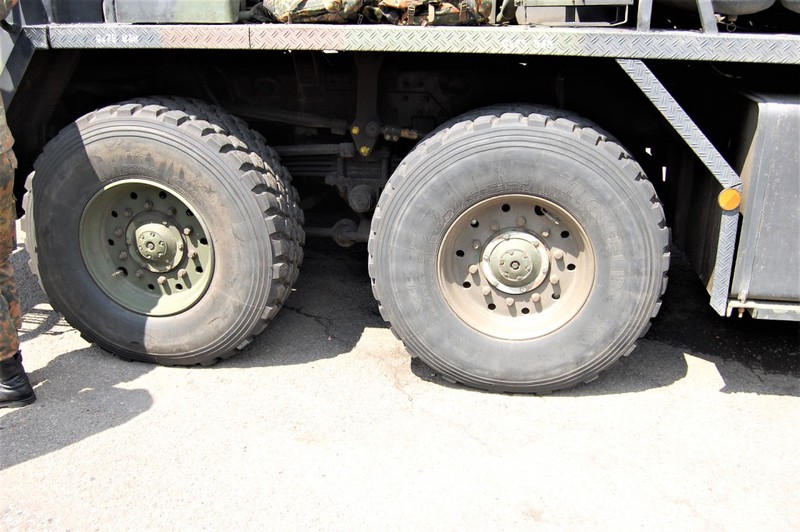

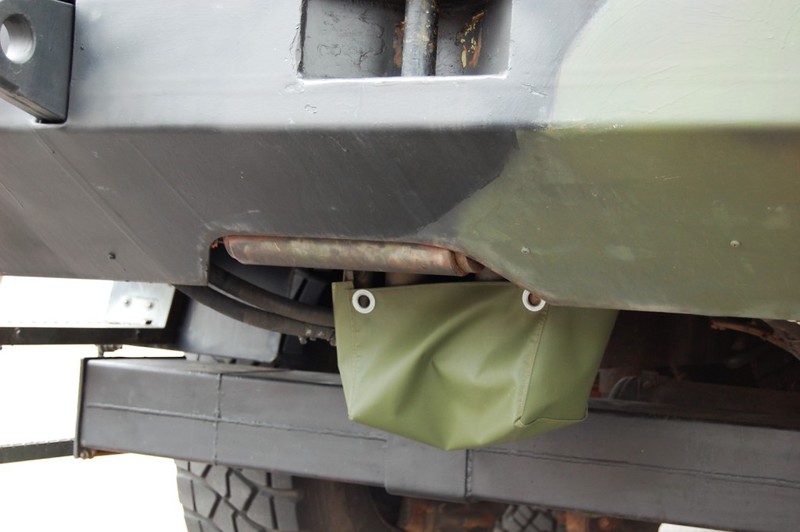

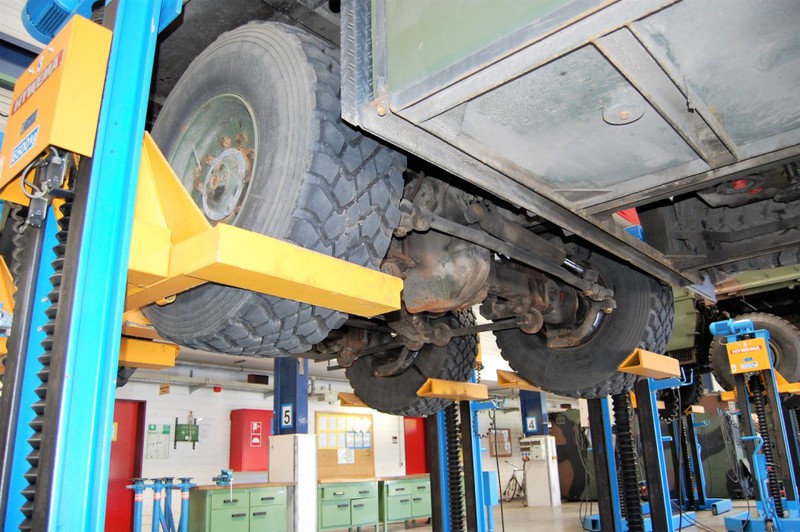

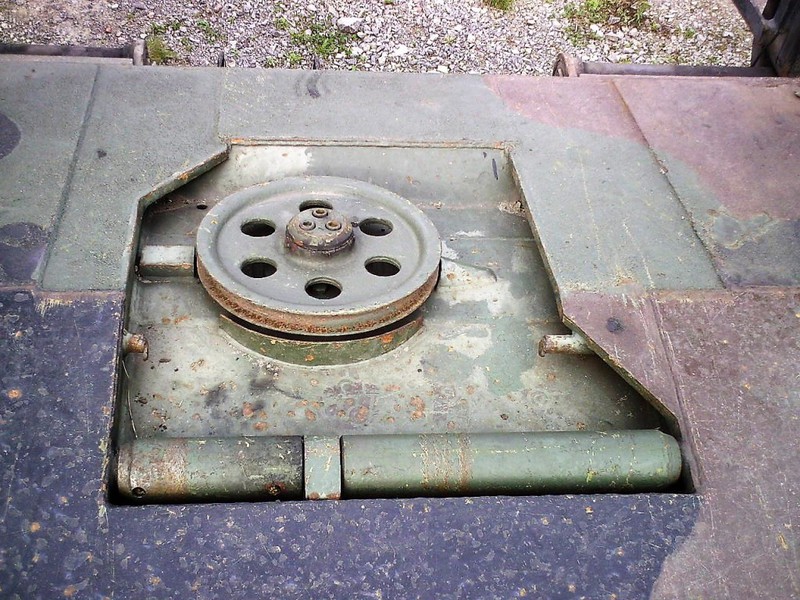

Wenn man schon die Gelegenheit hat, dann schaut man dem Elefanten gerne unter dem Rock!

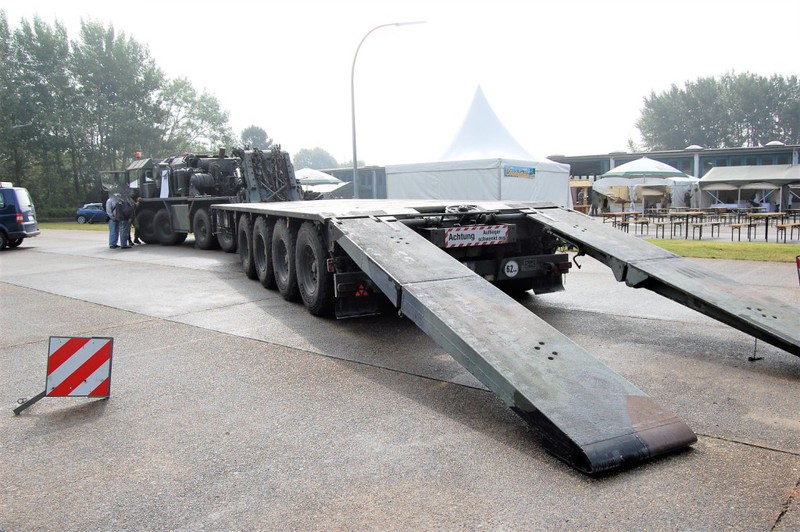

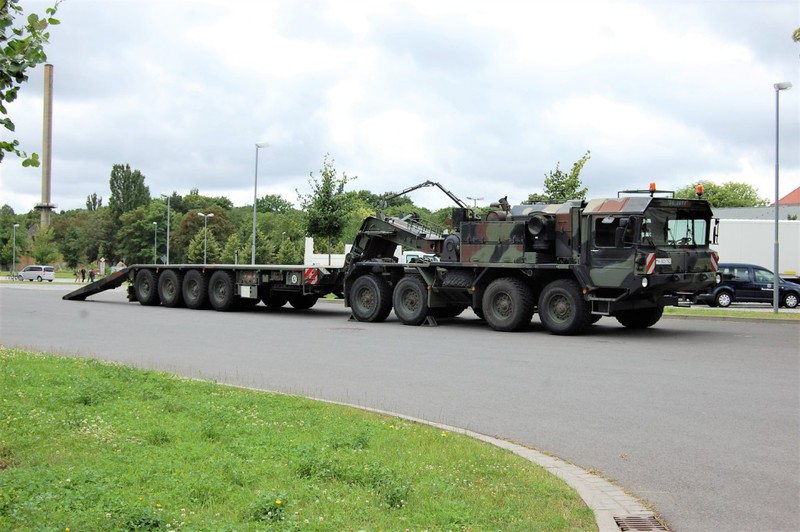

SLT 50-3 mit Auflieger 50t

SLT 50-3 mit Auflieger 56t

Beladen

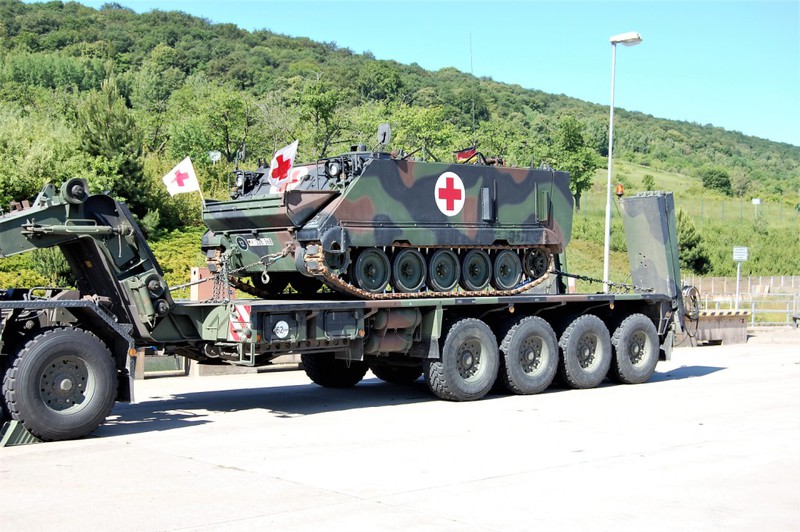

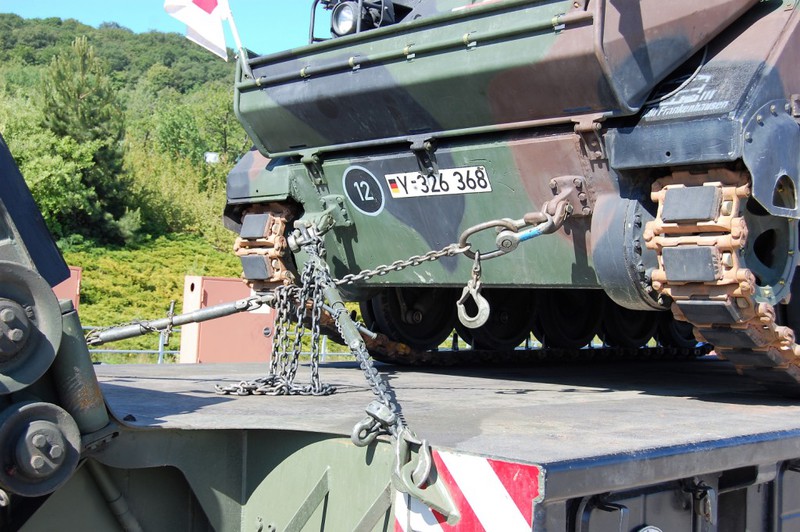

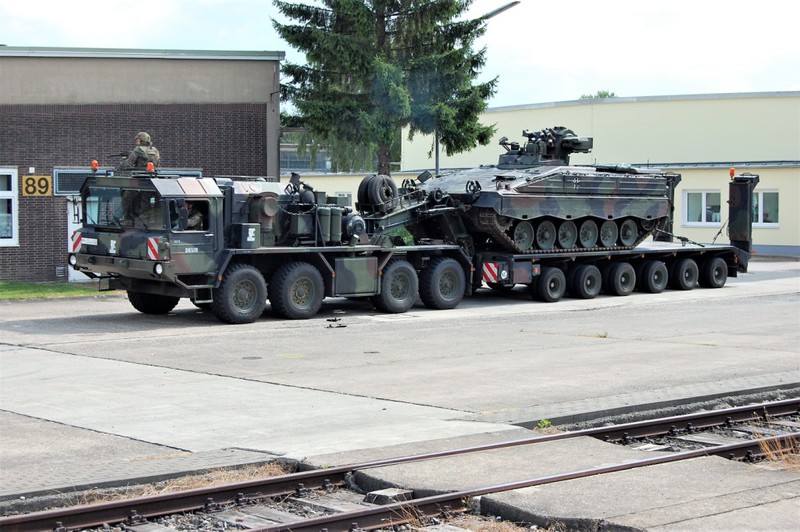

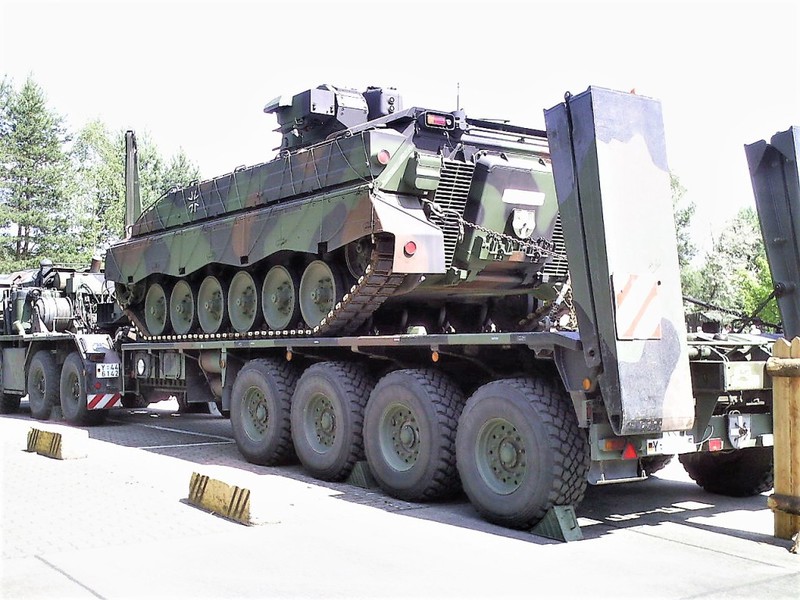

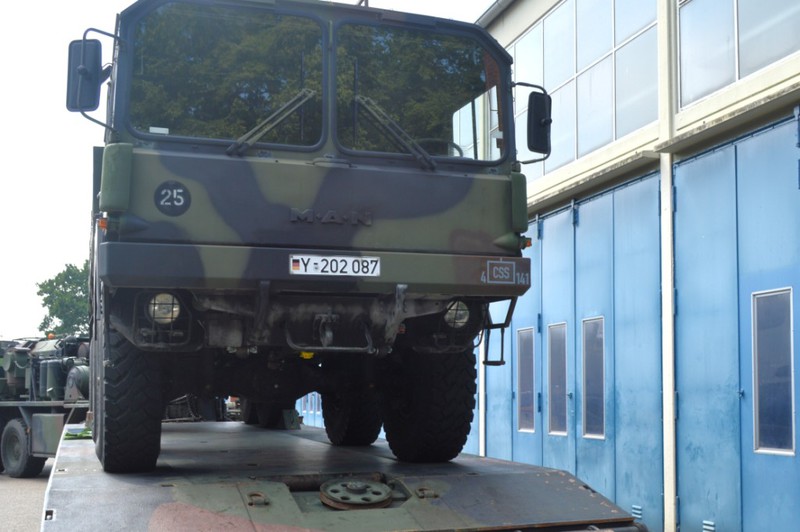

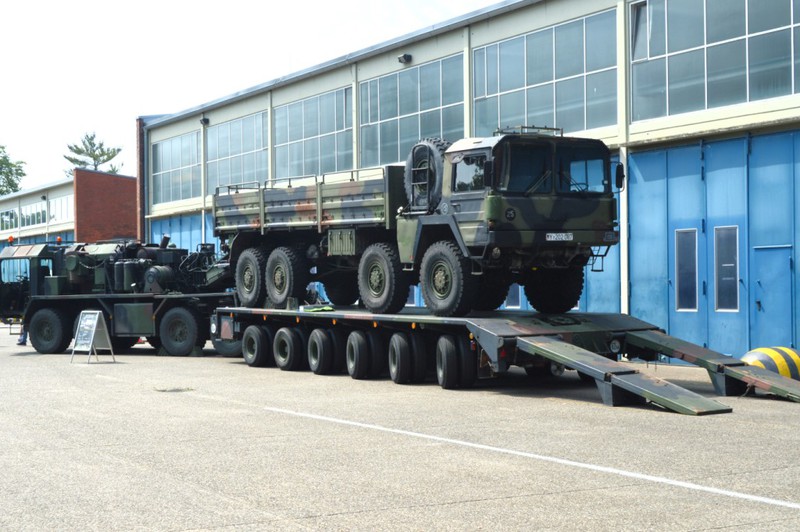

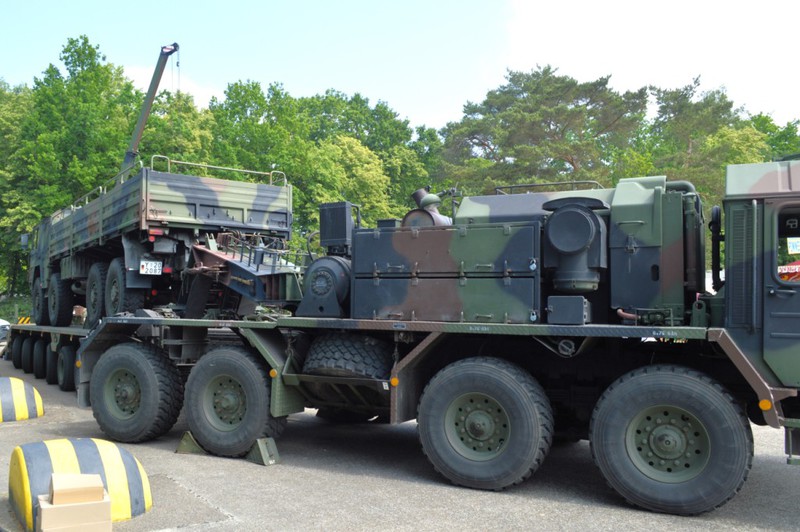

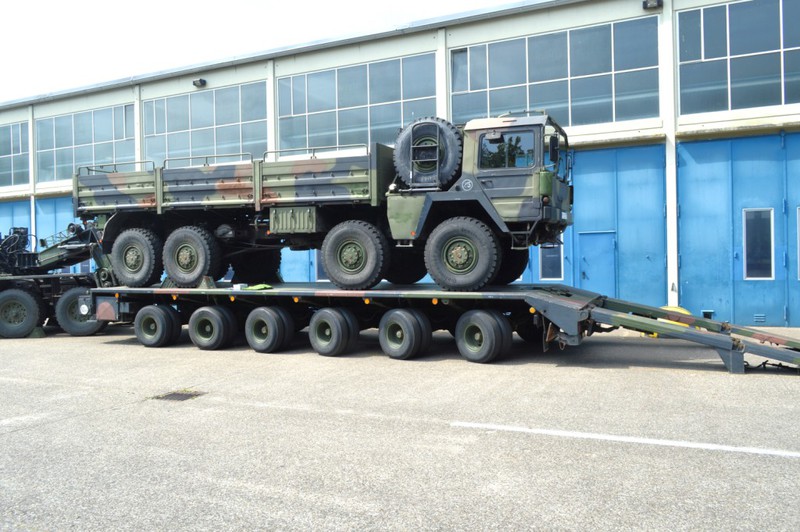

Die folgenden Bilder zeigen SLT 50-3 mit unterschiedlichen Sattel-aufliegern und Beladung. Zu beachten ist auch das die "Ladung" teil-weise nicht oder unzureichend gesichert ist (Stichwort Ladungs-sicherung).

Lkw 2t tmil gl (Unimog)

Lkw 5t mil gl

Lkw 10t mil gl

Sattelzugmaschine 50/3 Elefant

Sattelzugmaschine schwer (Franziska)

M 113 KrKw

Marder 1 A3

Marder 1 A5A1

Pionierpanzer 2 Dachs

Brückenlegepanzer Biber

Bergepanzer 2 Standard

Bergepanzer 2 A2

Leopard 2 A4

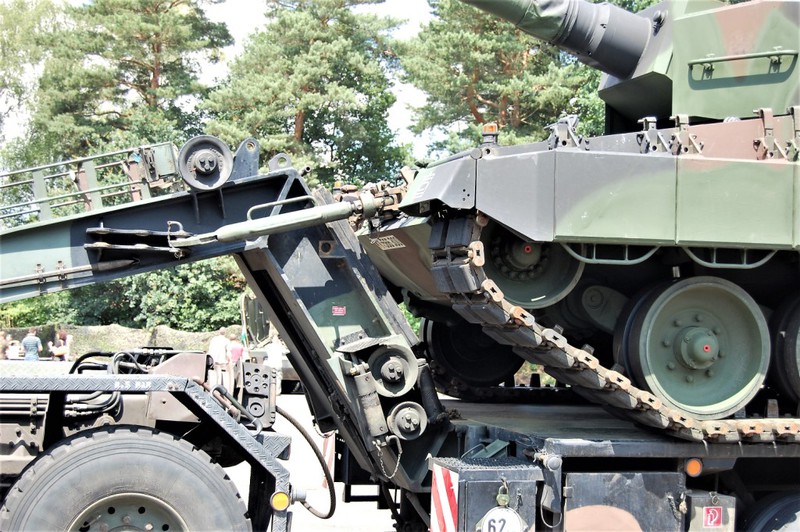

Nur die letzten 11 Bilder zeigen einen verladenen Leopard 2 A4 in transportfähigen Zustand. Die anderen Bilder zeigen den Leopard 2 in einer Ausstellungsposition.

Abkürzungsverzeichnis

SaZgM

Sattelzugmaschine

SLT

Schwerlasttransporter

SaAnh

Sattelanhänger

RKL

Rundumkennleuchte
