Ahlmann AS12B / AS210

Ahlmann AS12B

Technische Daten FRG / AS 12B

Fahrzeugkategorie

Erdarbeitsmaschine

Einheiten

Pioniere

Fahrzeug Lieferant

Ahlmann

Fahrgestell Hersteller

Ahlmann

Fahrgestell Typ

AS12B-FRG

Antrieb

4 x 4 Allrad

Motor

Dieselmotor

Kraftstoff

Diesel

Motor Typ

Deutz BF6L913

Kühlung

Luft

Zylinderzahl / Anordnung

6 / Reihe

Hubraum

6128 cm³

Leistung

109 kW bei 2500 U/min

Getriebe

Zahnradgetriebe 2 Gänge

Kraftstoff

200 l

Kraftstoffverbrauch

Arbeit

17,0 l/h

Marsch

65 l/100km

Höchstgeschwindigkeit Arbeit

15 km/h

Höchstgeschwindigkeit Marsch

45 km/h

Länge

Schwenklader

6,63 m

FRG

7,63 m

Breite

Schwenklader

2,60 m

FRG

4,00 m

Höhe

Schwenklader

3,07 m

FRG

3,92 m

Radstand

2,40 m

Reifen

20 - 24 12 PR

Leergewicht

11,76 t

Zul. Gesamtgewicht

Schwenklader

14,0 t

FRG

18,0 t

Achslast Vorn

Schwenklader

6,0 t (7,5 t)

FRG

9,96 t ( 10,0 t)

Achslast Hinten

Schwenklader

7,2 t (7,5 t)

FRG

7,33 t ( 9,3 t)

MLC

16

Besatzung

2

Bodenfreiheit

0,30 m

Watfähigkeit

1,00 m

Steigungswinkel

58 % (30°)

Querneigung

36 % (20°)

Wendekreis

14,0 m

Hauptbewaffnung

Scharfschützengewehr G22 (FRG)

Schaufelvolumen

1,3 m³

Geräteausstattung

  • Schaufel
  • Hubgabel
  • Zweischalengreifer
  • Tieflöffel
  • Lasthaken
  • Flächenräumgerät
  • mit Polyurethan ausgeschäumte Reifen (FRG)

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen

Ahlmann AS210

Der Radlader AS 210 oder besser Schwenklader verfügt über eine modulare Schutzausstattung (MSA) und ist in einfacher Ausführung als Mehrzweckarbeitsmaschine verwendbar. Die Räumschaufel hat ein Volumen von circa 3m³. Eine Besonderheit ist die von der MECALAC Tochter Ahlmann entwickelte Konstruktion als Schwenklader. Der Schwenklader verfügt über einen starren Rahmen mit Allradlenkung und einem 270° Schwenkwerk für die Räumschaufel. Damit ist es möglich bei voller Zuladung zu fahren, lenken und schwenken der Räumschaufel ohne das es sich negativ auf das Fahrverhalten auswirkt. Anstelle der Räumschaufel können auch Gabelzinken zum Umschlagen von pelletierten Gütern verwendet werden. Der AS 210 kann aber auch mit einem Flächenräumgerät (FRG) ausgerüstet werden. Das FRG wird hauptsächlich von der Luftwaffe genutzt um Kleinstbomben bzw. Kleinstminen von den Start- und Landebahnen zu räumen. Dazu wird die Panzerung des AS 210 verstärkt, zum Beispiel mit Panzerplatten seitlich am Hubgerüst um die Hydraulik zu schützen, auch die Achsen können mit einer zusätzlichen Panzerung unter dem Achskörper und seitlichen Schutzplatten an den Rädern geschützt werden. Die Reifen selber sind mit Kunststoff ausgeschäumt und somit (im wahrsten Sinne des Wortes) nicht Platt zu kriegen. Beim FRG kommt noch ein Aufsatz auf das Fahrerhaus von wo aus das zweite Besatzungsmitglied des AS 210 Sprengkörper mit Hilfe eines Präzisionsgewehres G22 zur Explosion bringen kann. Der Einsatz des Gewehres erfolgt aus dem Inneren des Fahrerhauses heraus durch eine Kugelblende.

Technische Daten FRG / AS 210

Fahrzeugkategorie

Erdarbeitsmaschine

Einheiten

Pioniere

Fahrzeug Lieferant

Ahlmann

Fahrgestell Hersteller

Ahlmann

Fahrgestell Typ

AS210FRG

Antrieb

4 x 4 Allrad

Motor

Dieselmotor

Kraftstoff / Abgasnorm

Diesel / Euro II

Motor Typ

Deutz BF6M2012C

Kühlung

Wasser

Zylinderzahl / Anordnung

6 / Reihe

Hubraum

6057 cm³

Leistung

143 kW (194 PS)

Kraftstoff

210 l

Höchstgeschwindigkeit

35 km/h

Länge

7,36 m

Breite

2,70 m

Höhe

3,20 m

Reifen

20.5 R 25 XHA

Leergewicht

16,8 t

Zul. Gesamtgewicht

17,7 t

Achslast Vorn

11,5 t

Achslast Hinten

11,5 t

MLC

19

Besatzung

2

Hauptbewaffnung

Scharfschützengewehr G22 (FRG)

Schaufelvolumen

3 m³

Arbeitsleistung

ca. 150 m³/h

Geräteausstattung

  • Schaufel
  • Hubgabel
  • Zweischalengreifer
  • Tieflöffel
  • Lasthaken
  • Flächenräumgerät
  • mit Polyurethan ausgeschäumte Reifen (FRG)

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen

AS 210

Einzig das Fahrerhaus weist eine MSA auf, das schwenkbare Hubwerk ist mit einer Lastgabel ausgerüstet.

AS 210

In dieser Konfiguration mit Panzerung, Räumschaufel und ohne Turm als geschützte Arbeitsmaschine.

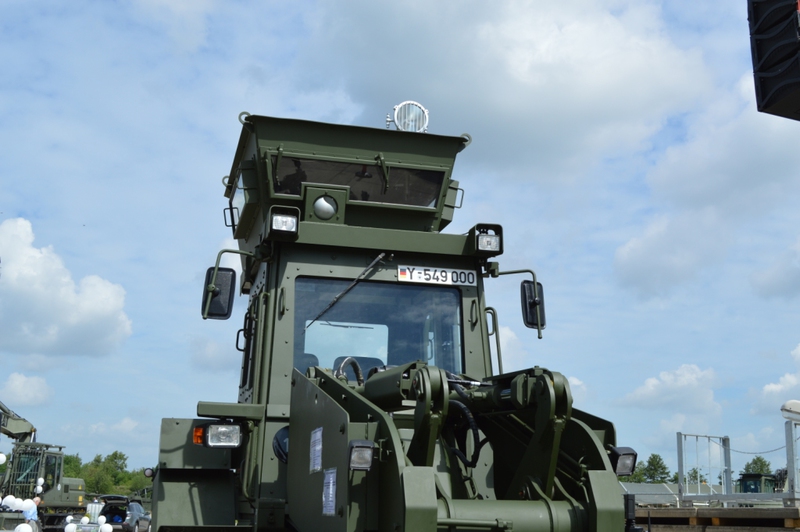

FRG

In dieser Konfiguration mit Panzerung und Turm auf Fahrerhaus!
