Feldumschlaggerät 4,5t "Merlo"

Als Ergänzung bzw. Ablösung des FUG 4t Manitou wurde bzw. wird das FUG 4,5t Merlo über den BW-Fuhrparkservice beschafft. Er ist damit der zweite geländefähige Teleskoplader der BW. Das FUG 4,5t Merlo ist ein handelsübliches Serienmodell des italienischen Herstellers Merlo. Das FUG verfügt über eine Allradlenkung mit 3 Lenkprogrammen:

  • Vorderradlenkung
  • Allradlenkung für kleinstmöglichen Wenderadius
  • Hundegang (seitliches schrägverfahren)

Die Vorderachse ist mit einer hydraulischen Nivellierung versehen, die schräge Bodenlagen bis 8° ausgleichen kann und die Hinterachse ist pendelnd gelagert. Dadurch wird gewährleistet dass die Last mit einer verringerten Umkippgefahr gehändelt werden kann. Es gibt nach meiner Beobachtung 2 Varianten des FUG im Bestand der BW.

  • Variante 1 verfügt über eine Abgasnachbehandlung mit AdBlue, erkennbar am blauen Deckel des AdBlue Tanks unterhalb des Dieseleinfüllstutzens links am Fahrzeug und an einer unlackierten Auspuffanlage rechts.
  • Variante 2 ist erkennbar am fehlenden zweiten Tankstutzen und einer schwarz lackierten Auspuffanlage rechts.

Feldumschlaggerät 4,5t Merlo

Fahrzeugkategorie

Schwerlast Teleskoplader

Einheiten

Logistik

Fahrzeug Lieferant

Merlo

Fahrgestell Hersteller

Merlo

Fahrgestell Typ

TF45.11 T-170DE

Antrieb

4x4 Allrad

Baujahr

2020

Indienststellung

2022

Außerdienststellung

-/-

Motor

Turbodieselmotor

Kraftstoff / Emissionsklasse

Diesel / Euro IV

Motor Typ

IVECO FPT NEF N45 ENT

Kühlung

Wasser

Zylinderzahl / Anordnung

4 Reihe

Hubraum

4500 cm³

Leistung

125 kW

Getriebe

Hydrostatisch

Kraftstoff

150 l

AdBlue nur Variante 1

18 l

Höchstgeschwindigkeit

40 km/h

Länge

4,97 m

Breite

2,36 m

Höhe

2,53 m

Reifen

500/70 R24

Leergewicht

9,75 t

Max. Tragkraft

4,5 t

Hubhöhe

10,60 m

Max. Ausladung

7,00 m

Zul. Gesamtgewicht

10,65 t

Besatzung

1

Steigungswinkel

45 %

Geräteausstattung
  • Grabenräumschaufel
  • verstellbare Gabelzinken
  • einklappbare Gabelzinken
  • Kranhakengerät
  • Containergabelzinken

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen

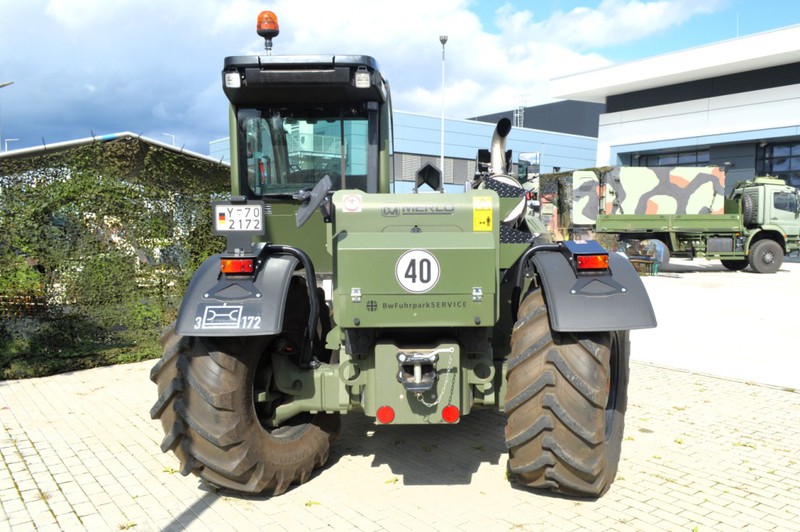

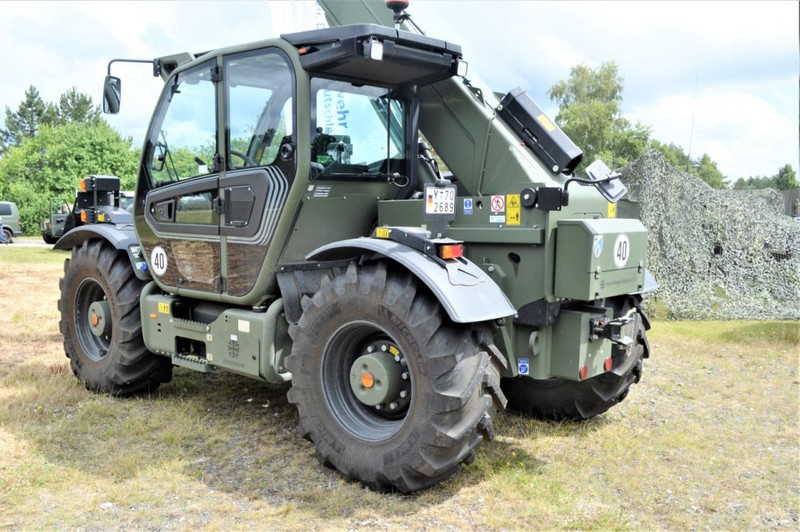

Gesamtansicht

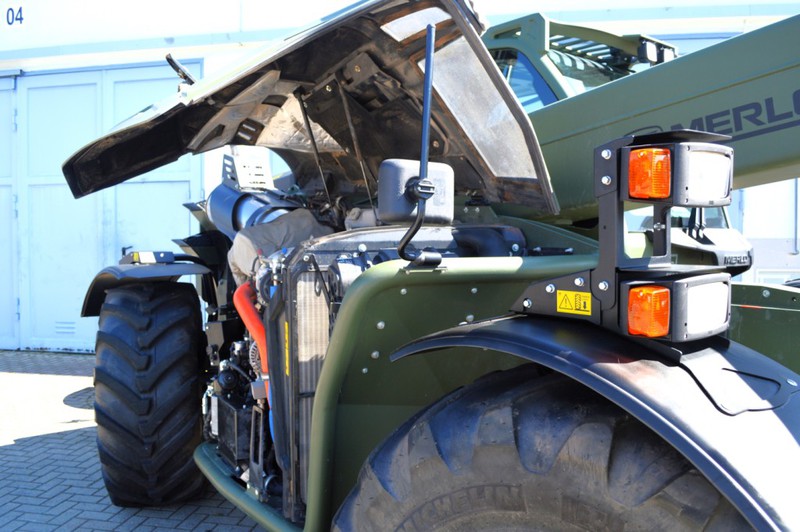

Details

Zubehör

Grabenräumschaufel

Containergabelzinken

Die Containergabelzinken können mechanisch in der Breite verstellt werden.

Kranhakengerät

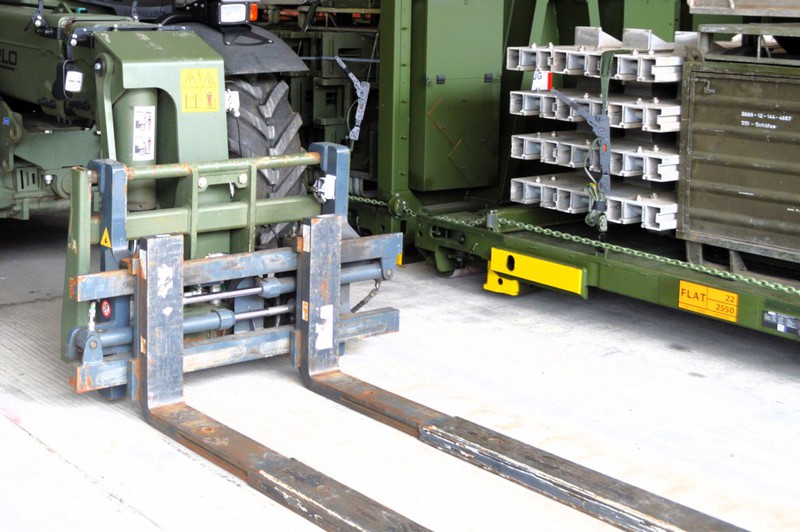

Verstellbare Gabelzinken

Die verstellbaren Gabelzinken können in der Breite hydraulisch verstellt werden, die Längenverstellung erfolgt mechanisch.

Einklappbare Gabelzinken

Die einklappbaren Gabelzinken können in der Breite hydraulisch verstellt werden. Eine Längenverstellung ist nicht möglich. Für kurze Verlegungen können die Gabelzinken zur Längenreduzierung des Fahrzeuges hochgeklappt werden.

FUG - Transport

Über größere Entfernungen ist es besser das FUG mit anderen Transport-Fahrzeugen zu verlegen.
