FUG 4t "MANITOU"

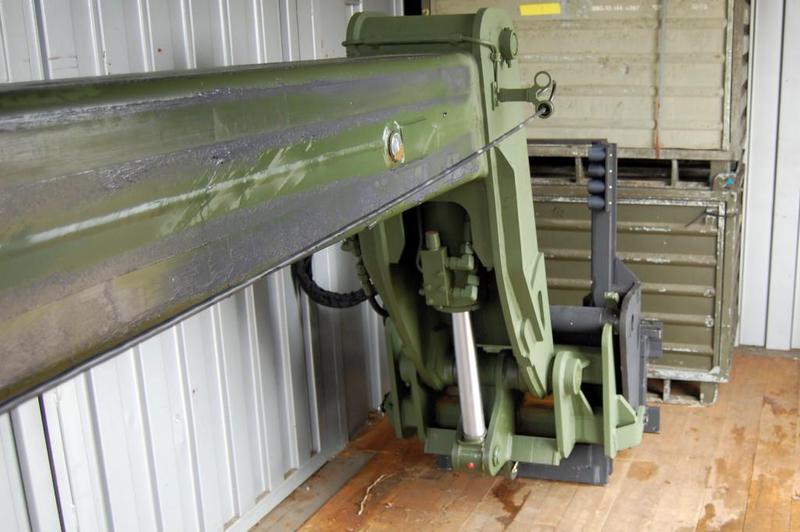

Die Bundeswehr führte den MANITOU MHT 950L als Feldumschlaggerät 4 Tonnen (FUG 4t) Teleskopstapler ein. Das FUG 4t ist geländegängig und universell einsetzbar. Das FUG 4t ist bedingt durch die Bauart nicht Kolonnenfähig, das bedeutet es muss bei Verlegungen auf einem geeigneten Fahrzeug transportiert werden. Das FUG 4t ermöglicht den schnellen Umschlag von Gütern im Feld. Mit dem FUG 4t ist es nun möglich, auf einfache und schnelle Art Container zu be- oder entladen. Die bisher eingeführten Geräte konnten nicht in die Container hineinfahren und so mussten diese immer mit der Hand entladen werden. Auf den Bildern sieht man, wie das FUG mit seinem Teleskopausleger und dem Initialhubgerüst Paletten in 20ft Container bewegen kann. Das FUG 4t wird seit 2022 teils vom FUG 4,5t abgelöst bzw. ergänzt.

Technische Daten FUG 4t Manitou

Fahrzeugkategorie

Feldumschlaggerät

Einheiten

Logistik

Fahrzeug Lieferant

Manitou

Fahrgestell Hersteller

Manitou

Fahrgestell Typ

MHT 950 L

Aufbau

Teleskoplader

Antrieb

4 X 4 Allrad

Baujahr

2013 - 2015

Indienststellung

2013

Außerdienststellung

Ab 2023

Motor

Dieselmotor

Kraftstoff / Emissionsklasse

Diesel / Euro III

Motor Typ

Perkins 1104D-E 44TA

Kühlung

Wasser

Zylinderzahl / Anordnung

4 / Reihe

Hubraum

4400 cm³

Leistung

106 kW (144 PS)

Getriebe

Hydrostatisches Getriebe

Kraftstoffverbrauch l/h

7

Höchstgeschwindigkeit

40 km/h

Länge

Straßenfahrt

5,75 m

Mit Gabelträger klein

7,36 m

Mit Gabelträger groß

8,16 m

Mit Räumschild

6,15 m

Breite

2,39 m

Höhe

Bis Dach

2,47 m

Mit RKL

2,56 m

Reifen

445/70 R 22.5

Leergewicht

11,83 t

Zul. Gesamtgewicht

15,0 t

Achslast Vorn

10,0 t

Achslast Hinten

10,0 t

Besatzung

1

Bodenfreiheit

0,41 m

Steigungswinkel

15%

Wendekreis

1,79 m

max. Hublast

4,0 t

Kranbetrieb

5,0 t

max. Hubhöhe

8,90 m

Teleskoplänge

6,06 m

Geräteausstattung

-/-

Hublast

Hubgerüst klein

4,0 t

Hubgerüst groß

4,0 t

Initialhubgerüst

1,0 t

Räumschild

-/-

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen

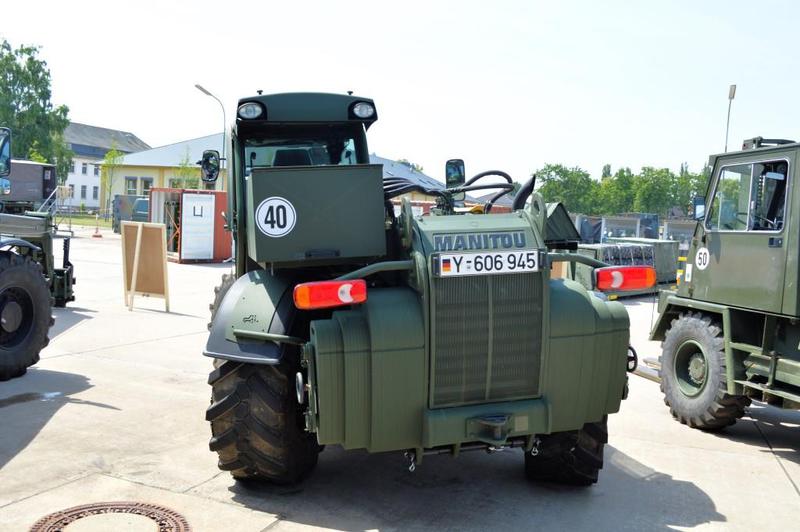

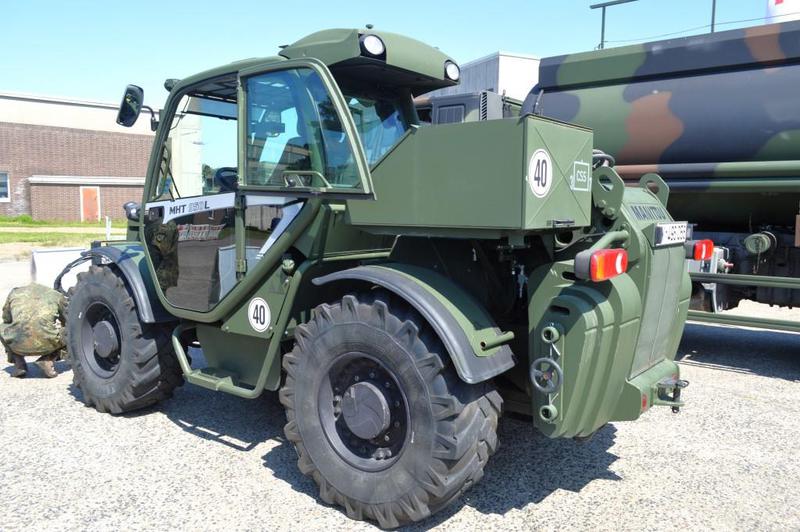

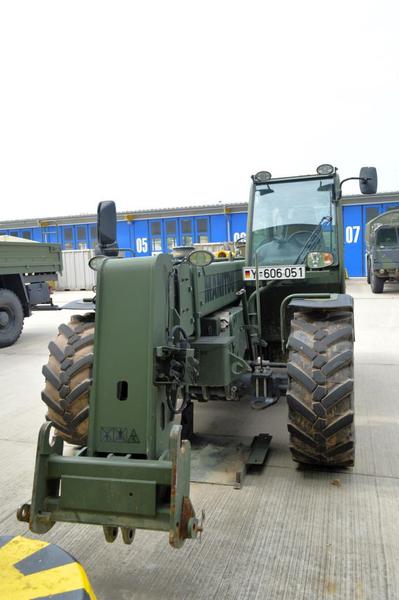

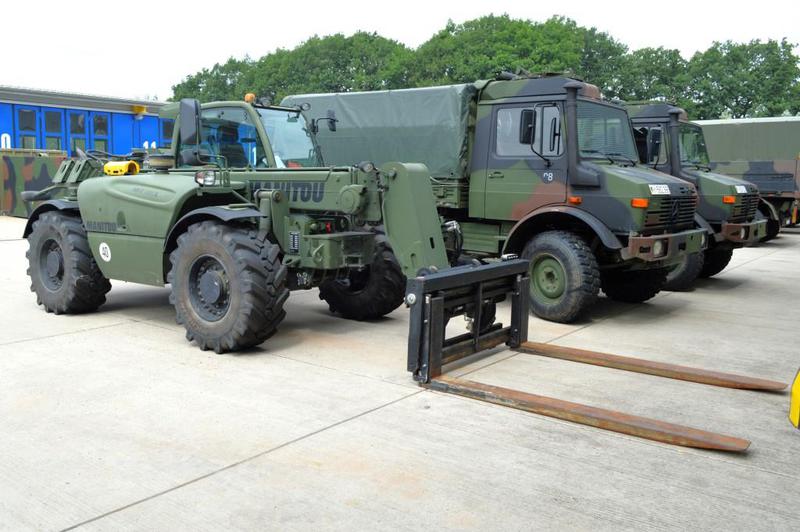

Gesamtansicht

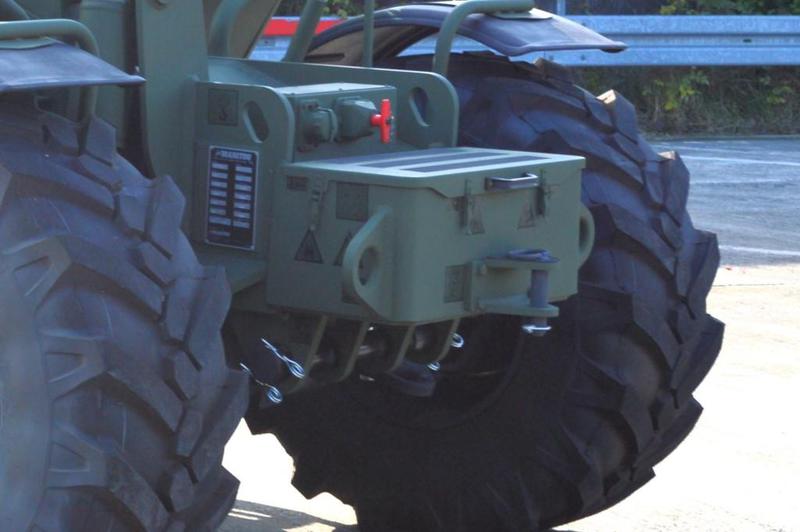

Details

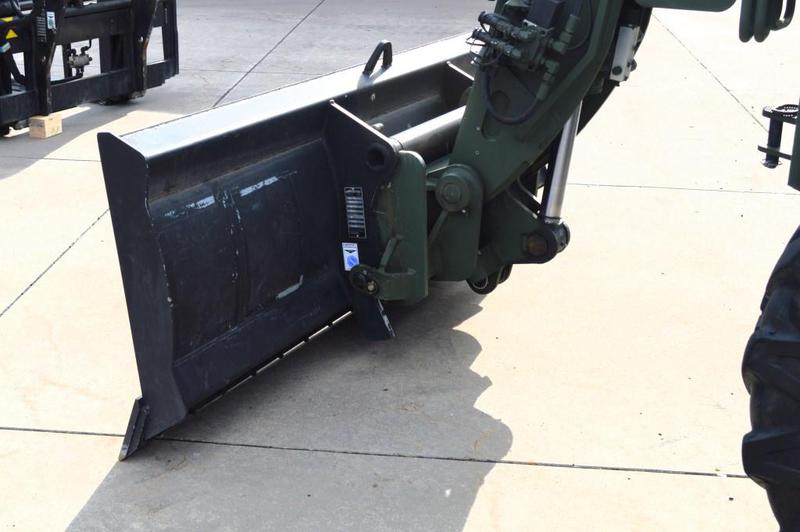

Zubehör

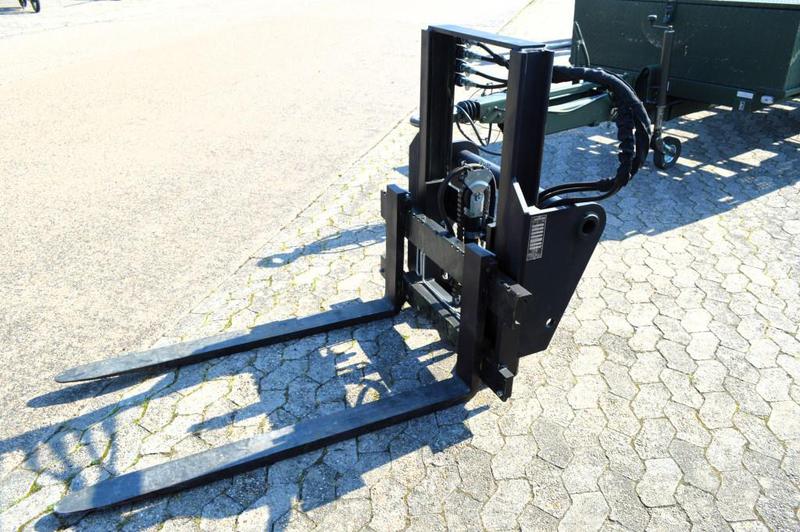

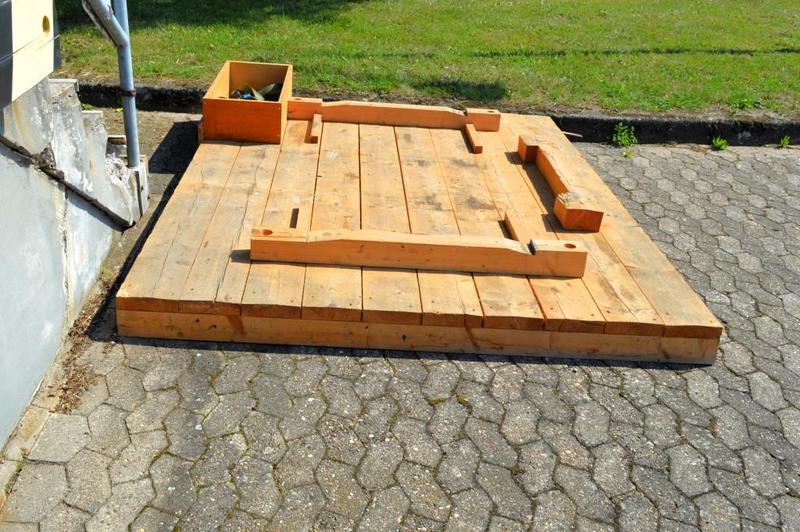

Das grüne Gestell dient zur Aufnahme der Gegengewichte. Das Hubgerüst groß unterscheidet sich vom Hubgerüst klein durch die Gabel-verlängerungen. Die Palette dient zum Transport von dem Zubehör auf einem Begleitfahrzeug.

Abkürzungsverzeichnis

FUG

Feldumschlaggerät
