Puma
Der Puma läuft ab 2015 der Truppe zu, er soll den Schützenpanzer Marder in der Bundeswehr ablösen. Zu den Besonderheiten des Puma gehören eine modular aufgebaute Panzerung die je nach Bedarf verschiedene Schutzstufen erreicht. Durch die Grundpanzerung soll der Puma auch durch den Airbus A400m oder der C130 Hercules luftverlegbar sein. Eine weitere Besonderheit ist der unbemannte Turm mit einer 30mm Maschinenkanone als Hauptbewaffnung. Damit sitzt die komplette Mannschaft in der Wanne. Eine Rundumsicht wird durch mehrere Kameras ermöglicht. Allerdings sind einige geplante Waffen- und Abwehrsysteme in den ersten Fahrzeugen noch nicht eingerüstet. Alle Bilder zeigen SPz Puma in einer der Schutzstufe C angenäherten Konfiguration. An Stelle der ERA-Module sind neutrale Verkleidungen montiert.
Technische Daten SPz Puma |
||
Fahrzeugkategorie |
Schützenpanzer |
|
Einheiten |
Panzergrenadiere |
|
Fahrzeug Lieferant |
PSM |
|
Fahrgestell Hersteller |
KMW und RLS |
|
Panzerung |
|
|
Minenschutz |
STANAG 4569 Level IVa |
|
Antrieb |
Kette |
|
Baujahr |
2015 - |
|
Stückzahl |
ca. 350 (geplant) |
|
Stückpreis |
ca. 17.000.000,00 € |
|
Indienststellung |
2015 |
|
Außerdienststellung |
-/- |
|
Motor |
Viertaktdieselmotor |
|
Kraftstoff / Emissionsklasse |
Diesel |
|
Motor Typ |
MTU MT 892 KA-501 |
|
Kühlung |
Wasser |
|
Zylinderzahl / Anordnung |
10 / V90° |
|
Hubraum |
11.100 cm³ |
|
Leistung |
800 kW (1090 PS) bei 4250 U/min |
|
Leistungsgewicht |
Schutzstufe A |
25kW/t |
Schutzstufe C |
19,58 kW/t |
|
Getriebe |
Renk Sechsgang-Getriebe |
|
Getriebe Typ |
HSWL 256 |
|
Kraftstoff |
900 l (2x450l) |
|
Fahrbereich |
Straße |
550 km |
Gelände |
300 km |
|
Höchstgeschwindigkeit |
70 km/h |
|
Länge |
7,54 m |
|
Breite |
Schutzstufe A |
3,70 m |
Schutzstufe C |
3,90 m |
|
Höhe |
3,58 m |
|
Höhe Turmdach |
3,10 m |
|
Gefechtsgewicht |
Schutzstufe A |
31,4 t |
Schutzstufe C |
43,0 t |
|
MLC |
48 |
|
Besatzung |
9 (3+6) |
|
Bodenfreiheit |
0,45 m |
|
Watfähigkeit |
1,20 m |
|
Hauptbewaffnung |
MK 30-2 / ABM |
|
Kaliber |
30 x 173 mm |
|
Seitenrichtbereich |
360° |
|
Munitionsvorrat |
|
|
PzAbw LFK |
MELLS-Doppelstarter |
|
Koaxiales MG |
MG4 |
|
Selbstschutz |
MUSS |
|
Sprengkörperwurfanlage |
SKWA 76mm |
|
Nebelmittelwurfanlage |
8 x 76 mm |
|
Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig |
||
Irrtümer und Fehler nicht ausgeschlossen |
Anmerkung:
Auf einigen Bildern sind rote und gelbe Markierungen sichtbar. Die gelben Markierungen findet man bei den Kameras zur Rundumsicht. Die roten Markierungen zeigen die Waffenricht- und Zieloptiken von Kommandant und Richtschütze. Auch gibt es Überlegungen das MG4 durch das MG5 zu ersetzen.

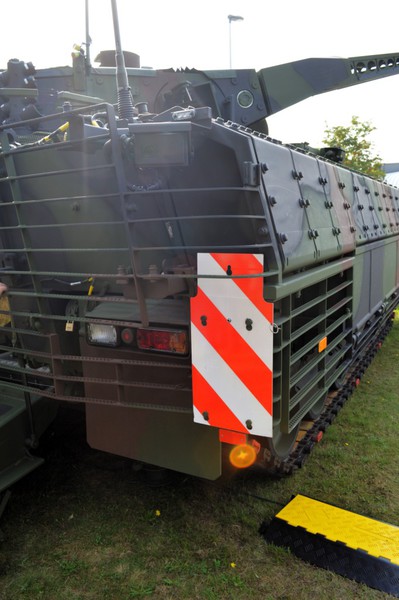

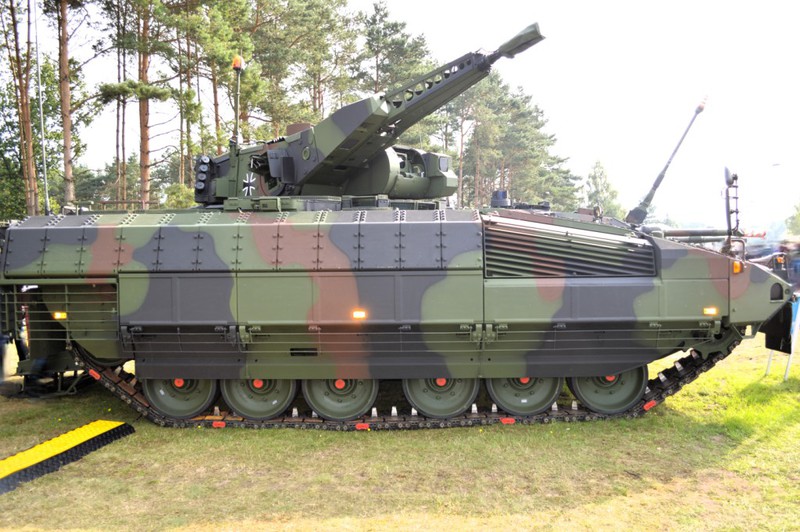

Gesamtansicht

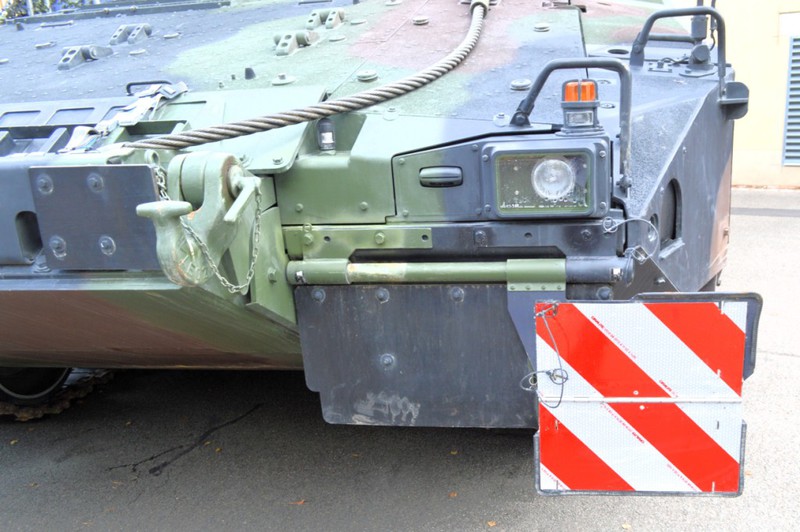

Details
SPz Puma mit ERA-Module
SPz Puma mit ERA-Module und MUSS-Sensoren
Abkürzungsverzeichnis |
||
AMAP |
Advanced Modular Armour Protection |
Fortschrittlicher modularer Panzerschutz |
ERA |
Explosive Reactive Armor |
Explosive Reaktivpanzerung |
KMW |
Kraus-Maffei Wegmann |
|
MELLS |
Mehrrollenfähiges Leichtes Lenkflugkörper-System |
|
MG4 |
Maschinengewehr 4 - Kaliber 5,56 x 45 mm |
|
MG5 |
Maschinengewehr 5 - Kaliber 7,62 x 51 mm |
|
MUSS |
Multifunktionales Selbstschutz-System |
|
PSM |
Projekt System & Management |
|
RLS |
Rheinmetall Landsysteme GmbH |
