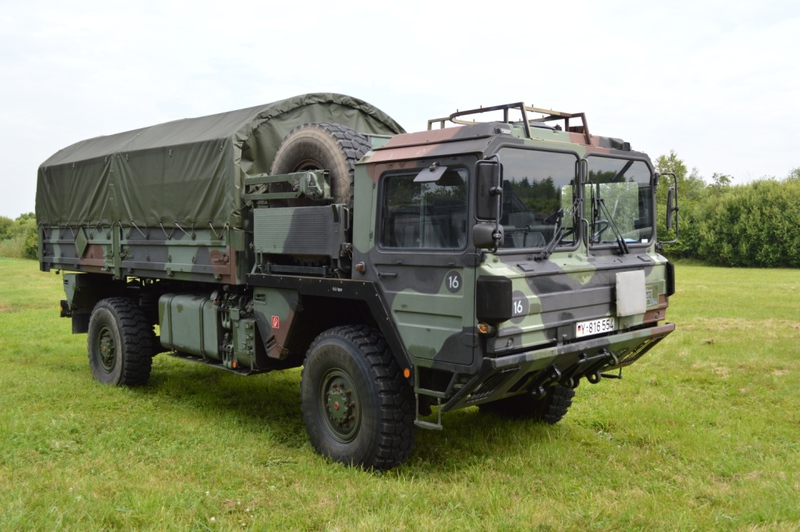

Lkw 5t mil gl A1 / Lkw 5t mil glw A1

Der Lkw 5t mil gl A1 wurde später im Rahmen der Einführung des FlaRakSys PATRIOT in der Luftwaffe beschafft. Wesentliche Teile wurden von MAN geändert. So entfiel das feste Fahrerhaus und wurde durch ein kippbares Fahrerhaus ersetzt. Die seitlich am Rahmen verbaute Rotzler Trommelseilwinde wurde durch eine Rotzler Treibmatic Winde ersetzt die nun hinten zwischen den Rahmenlangsträger eingebaut wurde.

Lkw 5t mil gl A1 / Lkw 5t mil glw A1

Fahrzeugkategorie

Lastkraftwagen

Einheiten

FlaRakSys Patriot + später auch Logistik

Fahrgestell Hersteller

MAN

Fahrgestell Typ

FAEG

Aufbau

Pritsche

Antrieb

4x4 Allrad

Mindestgeschwindigkeit

4 km/h

Höchstgeschwindigkeit

90 km/h

Länge

8,21 m

Länge Ladefläche

5,10 m

Breite

2,50 m

Breite Ladefläche

2,44 m

Höhe über Ersatzrad

2,93 m

Ladeflächenhöhe belastet

1,54 m

Radstand

4,50 m

Zul. Gesamtgewicht

16,0 t

Achslast Vorn

7,0 t

Achslast Hinten

9,0 t

Zul. Gesamtzuggewicht

32,0 t

Anhängelast gebremst

16,0 t

MLC

 16

Besatzung

1/2

Bodenfreiheit

0,41 m

Watfähigkeit

1,20 m

Steigungswinkel

60 %

Stufensteigfähigkeit

 0,55 m

Wendekreis

19,5 m

Winde

Rotzler Treibmatic

Lkw 5t mil glw A1

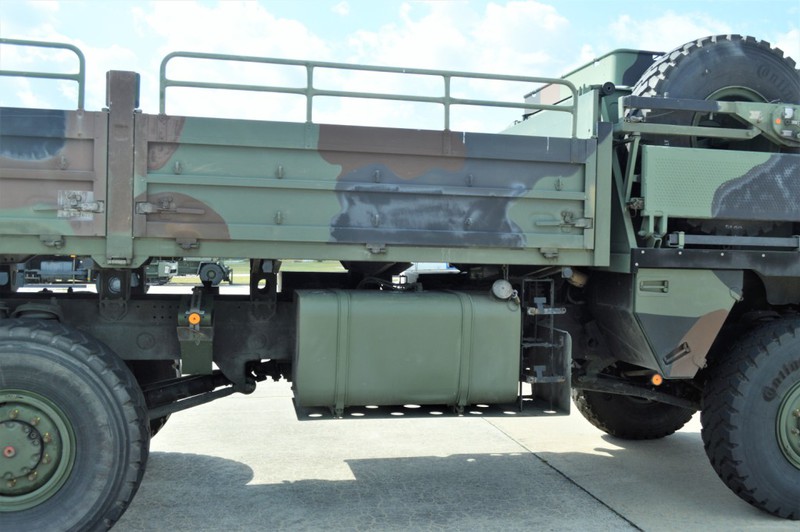

Der Lkw 5t mil glw A1 ist u.A. an dem Hydrauliköltank auf der rechten Seite zu erkennen.

Lkw 5t mil gl A1

Der Lkw 5t mil gl A1 mit Anhänger 6 Rad 7t.

UPDATE

Lkw 5t mil gl A1 / Lkw5t mil glw A1 mit FM-Kabine II

Der Lkw 5t mil gl A1 ist auch als Rüstsatzträger FM Kabine im Einsatz. Die folgenden Bilder zeigen verschiedene FM Kabinen einer PATRIOT Einheit. In den Kabinen können die RiFu-Anlagen oder die Arbeitsplätze des Führungs- und Instandsetzungspersonal eingerüstet sein.

Lkw 5t mil gl A1 mit Tanganlage 2 x 2300 Liter



Der Lkw 5t mil gl A1 ist genau wie sein Vorgänger Lkw 5t mil gl ein Universalfahrzeug und kann auch mit einer Tankanlage als mobile Tankstelle eingesetzt werden. Bei den PATRIOT Einheiten können so in der Feuerstellung sämtliche SEA nachgetankt werden und die Staffel bleibt somit länger Einsatzbereit.
