UTF 15t 8x8

Der 15 Tonnen Lkw HX44M (8×8) der Reihe HX2 ersetzt die Kat1 Pritschenfahrzeuge der 7 und 10t Klasse. Die UTF 15t verfügen über moderne wassergekühlte Turbodieselmotoren mit einer Abgasreinigungsanlage. Die Truppe kann im Rahmen der IHS 3 die Fahrerhäuser innerhalb von 7 Stunden gegen geschützte Fahrerhäuser auswechseln. Dazu müssen u. A. auch die vorderen Blattfedern getauscht werden um das Mehrgewicht von ca. 2t auszugleichen. Die Fahrzeuge verfügen über verwindungsarme Containertragrahmen auf denen entweder eine 20ft Standard Wechselpritsche, ein 20ft ISO-Container, bis zu 2 10ft ISO-Container oder eine 10ft Standard Wechselpritsche verlastet werden können. Die Fahrerhäuser sind für eine dreiköpfige Besatzung ausgelegt, wobei vom mittleren Sitz die optionale FLW 100 bedient wird. Alternativ kann auch eine Drehringlafette für ein MG montiert werden.

RMMV HX44M (8x8) UTF 15t

Fahrzeugkategorie

UTF mil ZLK 15t

Einheiten

Alle Truppen

Fahrzeug Lieferant

RMMV

Fahrgestell Hersteller

MAN

Fahrgestell Typ

HX-77 32.440

Antrieb

8 x 8 Allrad

Baujahr

Ab 2018

Indienststellung

2018

Außerdienststellung

-/-

Motor

Turbodiesel mit Direkteinspritzung und Ladeluftkühlung

Kraftstoff / Emissionsklasse

Diesel / Euro

Motor Typ

MAN D2066 LF44

Kühlung

Wasser

Zylinderzahl / Anordnung

6 / Reihe

Hubraum

10518 cm³

Leistung

324 kW (440 PS) bei 1900 U/min

Getriebe

Automatik

Kraftstoff

400 l

Kraftstoffverbrauch l/100km

100 l

Höchstgeschwindigkeit

90 km/h

Länge

10,31 m

Länge Ladefläche

Unterschiedlich

Breite

2,55 m

Breite Ladefläche

Unterschiedlich

Höhe ohne Ladungsträger

3,27 m

Höhe mit FLW 100

3,90 m

Reifen

365/85 R 20

Leergewicht

13,5 t

Nutzlast

18,0 t auf den Containertragrahmen

Zul. Gesamtgewicht

32,0 t (36,0 t)

Achslast Vorn

2 x 8,0 t (2 x 8,0 t)

Achslast Hinten

2 x 9,0 t (2 x 10,0 t)

Zul. Gesamtzuggewicht

40,0 t (58,5 t)

Anmerkung Gewicht = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

MLC

40

Besatzung

3

Bodenfreiheit

0,35 m

Watfähigkeit

1,50 m

Steigungswinkel

60 %

Querneigung

40 %

Wendekreis

22,0 m

Fla MG

Optional MG auf Drehringlafette oder FLW 100

Fahrzeugausstattung

Wechselrahmen für:

  • 1 x 20ft Standardpritsche
  • 1 x 20ft ISO Container
  • 2 x 10ft ISO Container
  • 1 x 10ft Wechselpritsche
  • 1 x MULTI WLP 14 T2
  • 1 x MULTI TCK
  • 1 x MULTI TCW

Der UTF 15t ganz ohne Ladungsträger.

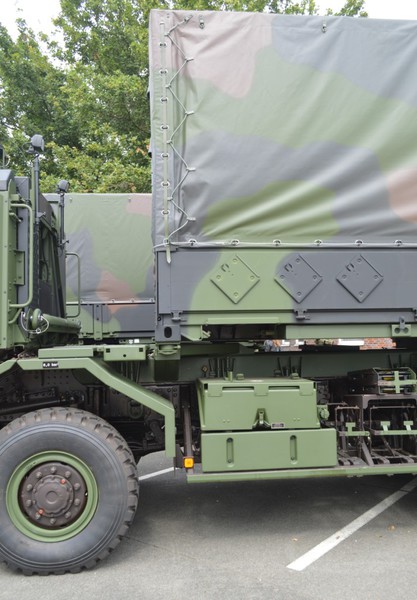

Beladen mit der 20ft Standard Pritsche

Beladen mit der 20ft Standard Pritsche und FM-Kabine Typ 2

Ausgerüstet mit FLW 100 (abgedeckt)

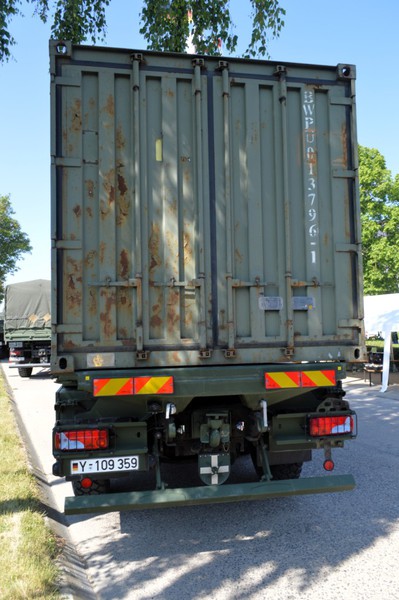

Beladen mit der 20ft ISO Container

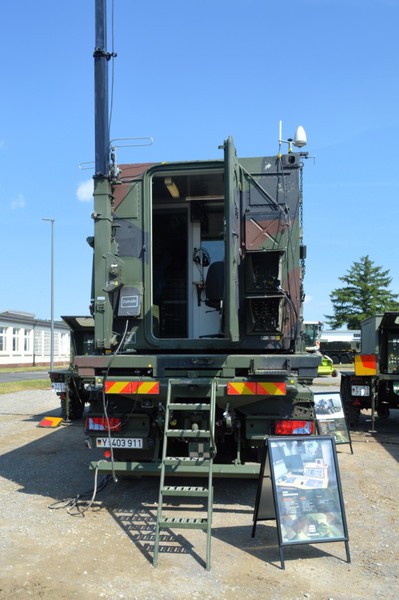

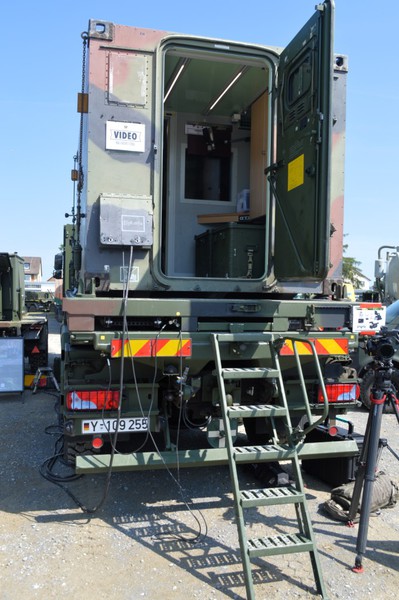

Beladen mit der 20ft "LUNA" BKS

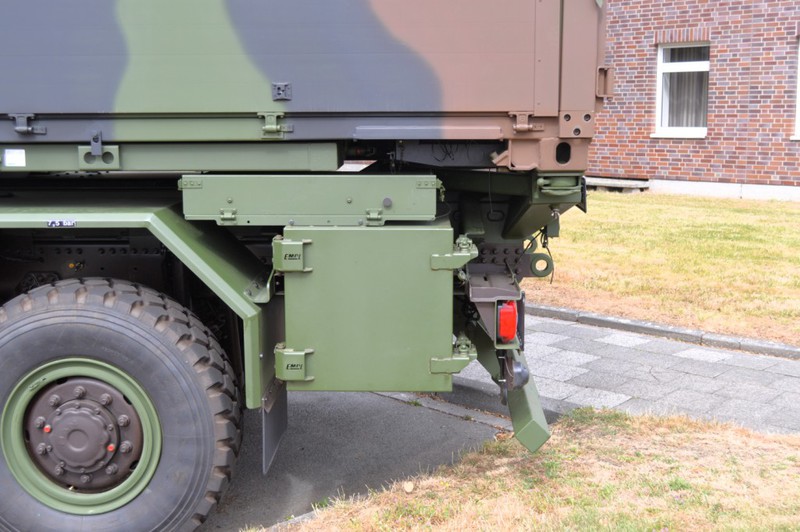

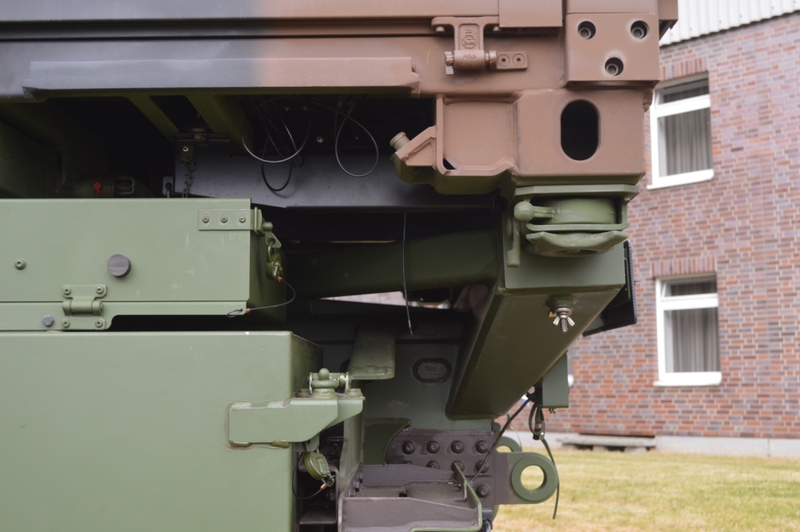

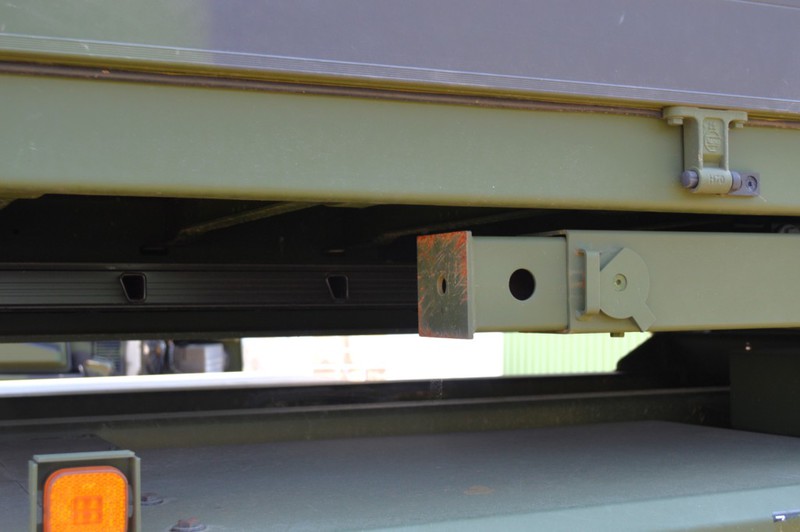

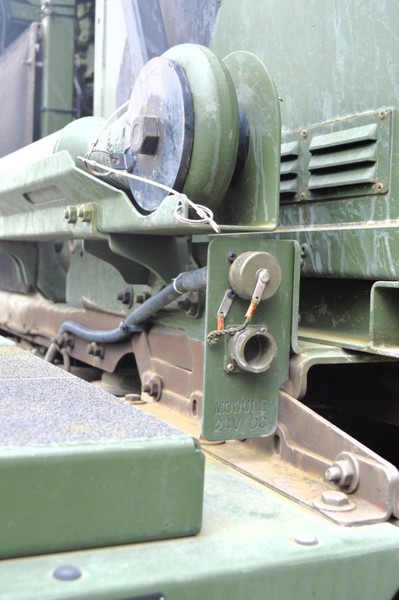

Details

Was hinten so dranhängen kann

Abkürzungsverzeichnis

RMMV

Rheinmetall MAN Military Vehicles

HX

Fahrgestell Baureihe

UTF

Ungeschützte Transportfahrzeuge

ZLK 15t

Zuladungsklasse in Tonnen

mil

Militärische Entwicklung

IHS 3

Instandhaltungsstufe 3

FLW 100

Fernbedienbare Leichte Waffenstation Typ 100

MG

Maschinengewehr
