MAN 15.240 FAS

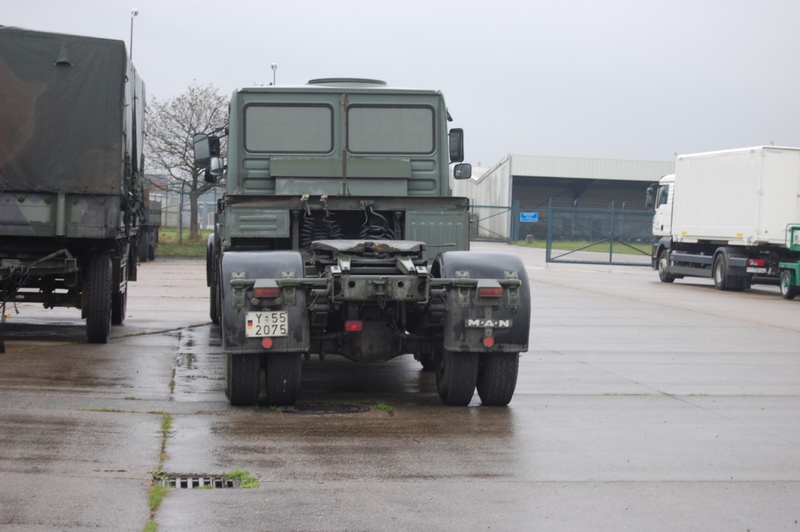

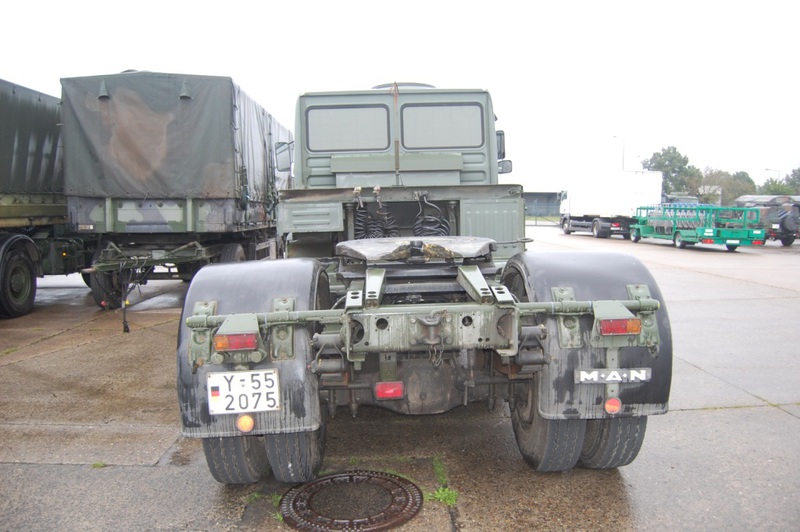

Der Sattelzug 15t bestand ursprünglich aus der MAN Zugmaschine und einem Blumhardt Pritschensattelauflieger. Später kam dann für die Instandsetzungstruppen der REMUS Koffersattelauflieger dazu. Beide Aufliegertypen befinden sich in stark reduzierter Menge noch im Einsatz, so wird der REMUS Auflieger verstärkt als mobiler Gefechtsstand mit modernen Fernmeldegeräten verwendet. Natürlich kamen später auch noch andere Auflieger zum Einsatz. Die Fahrzeuge dürften im Jahr 2017 komplett durch neuere Typen ersetzt werden und beenden so nach gut 37 Jahren den Dienst bei der Truppe. Die Zugmaschinen auf meinen Bildern gehören späteren Baujahren an, erkennbar an den tiefliegenden Blinkern vorne am Fahrerhaus. Die erste Bauserie hatte kleinere und höherliegende Blinker.

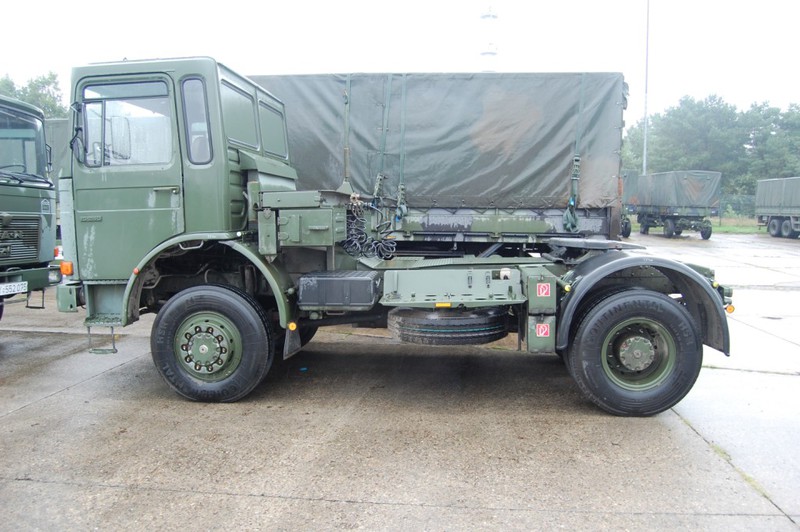

Die Sattelzugmaschine verfügt über einen Allradantrieb und hat eine Militärische Zusatzausstattung.

Technische Daten Sattelzugmaschine, leicht tmil

Fahrzeugkategorie

Sattelzugmaschine

Einheiten

Logistik

Fahrzeug Lieferant

MAN

Fahrgestell Hersteller

MAN

Fahrgestell Typ

15.240 FAS

Antrieb

4 x 4 Allrad

Indienststellung

1980

Außerdienststellung

2015

Motor

4-Takt-Dieselmotor

Kraftstoff

Diesel F-54 / F-75

Motor Typ

MAN D 2566 MF

Kühlung

Wasser

Zylinderzahl / Anordnung

6 / Reihe

Hubraum

11413 cm³

Leistung

177 kW (240 PS) bei 2200 U/min

Getriebe

Schaltgetriebe mit Vorschaltgruppe

Getriebe Typ

ZF S 6-80 + GV 80

Gänge

Vorwärts

6 (12)

Rückwärts

1 (2)

Kraftstoff

220 l

Kraftstoffverbrauch l/100km

Straße

33,5 l

Fahrbereich

Straße

655 km

Mindestgeschwindigkeit

3 km/h

Höchstgeschwindigkeit

Straße

100 km/h

Gelände

56 km/h

Länge

5,90 m

Breite

2,50 m

Höhe

3,04 m

Radstand

3,50 m

Reifen

10.00 R20 16PR

Leergewicht

7,8 t

Aufliegelast

7,7 t

Zul. Gesamtgewicht

15,7 t

Achslast Vorn

6,0 t

Achslast Hinten

10,0 t

Zul. Gesamtzuggewicht

31,0 t

MLC

11

Besatzung

2

Bodenfreiheit

0,34 m

Watfähigkeit

0,70 m

Wendekreis

15,40 m

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen

Mit 15t Blumhardtauflieger.

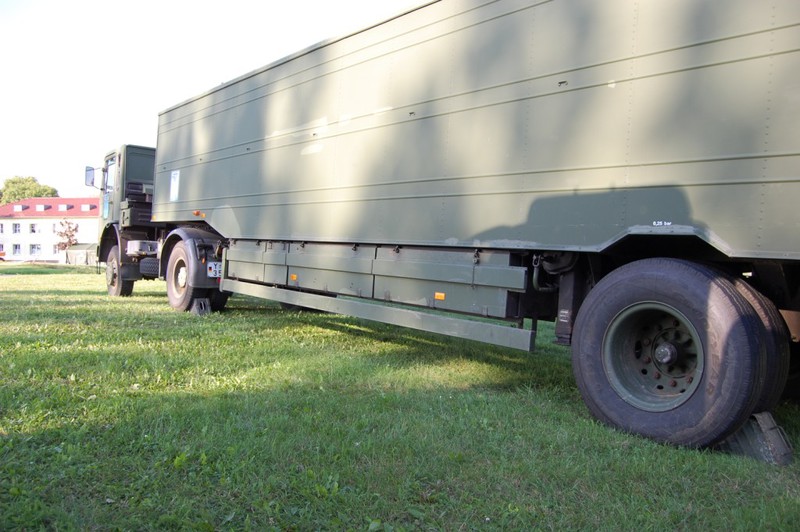

Mit REMUS Auflieger.

Technische Daten Sattelanhänger 2 Rad, 5t, geschlossen

Fahrzeugkategorie

Sattelanhänger Koffer

Einheiten

Logistik, Fernmelde

Fahrzeug Lieferant

Blumhardt

Fahrgestell Hersteller

Blumhardt

Fahrgestell Typ

P426/406-SanH 5-5(Ko)

Aufbau

Koffer geschlossen

Baujahr

1984

Indienststellung

1984

Außerdienststellung

2023

Länge

11,75 m

Breite

2,50 m

Höhe

3,50 m

Leergewicht

8,64 t

Nutzlast

6,36 t

Zul. Gesamtgewicht

15,0 t

Achslast Hinten

9,0 t

Zul. Aufliegelast

7,0 t

MLC

38

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen
