UTF 5t 6x6

Der 5 Tonnen Lkw HX42M (6×6) der Reihe HX2 ersetzt die Kat1 Pritschenfahrzeuge der 5 und 7t Klasse. Die UTF 5t verfügen über moderne wassergekühlte Turbodieselmotoren mit einer Abgasreinigungs-anlage. Die Truppe kann im Rahmen der IHS 3 die Fahrerhäuser innerhalb von 7 Stunden gegen geschützte Fahrerhäuser auswechseln. Dazu müssen u. A. auch die vorderen Blattfedern getauscht werden um das Mehrgewicht von ca. 2t auszugleichen. Die Fahrzeuge verfügen über verwindungsfreien Containertragrahmen auf denen entweder eine 15ft Standard Wechselpritsche, ein 15ft ISO-Container, ein 10ft ISO-Container, eine 10ft Standard Wechselpritsche oder eine FM Kabine Größe II verlastet werden können. Die Fahrerhäuser sind für eine dreiköpfige Besatzung ausgelegt, wobei vom mittleren Sitz die optionale FLW 100 bedient wird. Alternativ kann auch eine Drehringlafette für ein MG montiert werden.

Technische Daten LKW UTF mil ZLK 5t

Fahrzeugkategorie

Mehrzweck Lastkraftwagen

Einheiten

Allgemeine Truppenverwendung

Fahrzeug Lieferant

RMMV

Fahrgestell Hersteller

RMMV

Fahrgestell Typ

HX42M

Aufbau

EMPL Containertragrahmen

Antrieb

6 x 6 Allrad

Baujahr

Ab 2018

Indienststellung

2018

Außerdienststellung

-/-

Motor

Turbodieselmotor

Kraftstoff / Emissionsklasse

Diesel / EURO V

Motor Typ

MAN D2066 LF44

Kühlung

Wasser

Zylinderzahl / Anordnung

6 / Reihe

Hubraum

10518 cm³

Leistung

324 kW (440 PS) bei 1900 U/min

Getriebe

Automatikgetriebe

Getriebe Typ

ZF 7 AP 2600 S

Gänge

Vorwärts

7

Rückwärts

2

Kraftstoff

400 l

AdBlue

35 l

Höchstgeschwindigkeit

89 km/h

Länge

8,70 m

Länge mit 15ft Wechselpritsche

8,78 m

Breite

2,55 m

Höhe mit

-/-

3,27 m

FM-Kabine II

3,77 m

WP

3,90 m

FLW 100

3,88 m

Radstand

4,05 m + 1,40 m

Reifen

395/85 R 20

Leergewicht mit FLW 100

15,6 t

Nutzlast

9,0 t

Zul. Gesamtgewicht

25,0 t (29,0 t)

Achslast Vorn

9,5 t (9,5 t)

Achslast Hinten

2 x 9,0 t (2 x 11,2 t)

Zul. Gesamtzuggewicht

40,0 t (58,5 t)

MLC

32

Besatzung

2 - 3

Bodenfreiheit

0,34 m

Grabenüberschreitfähigkeit

0,90 m

Watfähigkeit

1,50 m

Steigungswinkel

60 %

Querneigung

40 %

Fla MG

Optional MG auf Drehringlafette oder FLW 100

Containertragrahmen-Aufnahme-Möglichkeiten
  • 1 x 15ft Wechselpritsche
  • 1 x 10ft Wechselpritsche
  • 1 x 15ft ISO Container
  • 1 x 10ft ISO Container
  • 1 x FM-Kabine II

Anmerkung Gewichte = gesetzlich zulässig und Gewicht in ( ) = technisch zulässig

Irrtümer und Fehler nicht ausgeschlossen

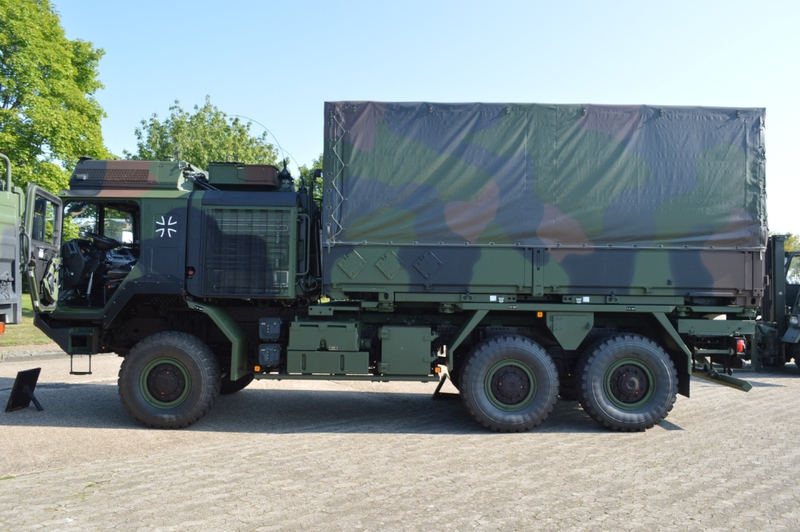

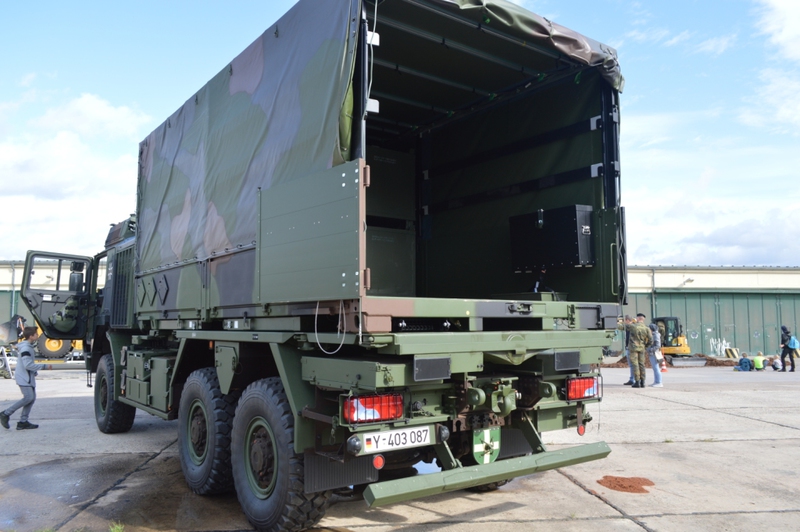

Beladen mit der 15ft Standard-Wechselpritsche.

Beladen mit der FM Kabine Typ 2.

Beladen mit der 10ft Standard-Pritsche.

Beladen mit KZO Bodenkontrollstation.

Beladen mit KZO Instandsetzungsstation.
