MAN 10t mil gl

Der Lkw 10t mil gl wurde in 2 Versionen eingeführt. Einmal mit Ladekran (MAN Typ 464) und einmal ohne Ladekran (MAN Typ 454). Die meisten Lkw 10 t mil gl gehörten zum Typ 464 und dienten hauptsächlich zum Transport von MVG, wie Munition und Betriebsstoff. Haupteinsatzgebiet waren die Nachschub- und Versorgungskompanien im Heer und die Transportzüge in den Artilleriebataillonen.

Lkw 10t mil gl (Typ 454 / 464)

Rahmen

Geschweißter, verwindungsarmer Kastenprofilrahmen

Antrieb

8 x 8

Baujahr

1977 - 1985

Motor

Direkteinspritz-Dieselmotor mit Abgasturbolader und Ladeluftkühlung

Motor Typ

Deutz BF 8 L 413 F

Zylinderzahl / Anordnung

8 / 90° V

Hubraum

12763 cm³

Leistung

253 kW (320 PS) bei 1800 U/min

Kühlung

Luft

Kraftstoff

270 l Diesel

Kraftstoffverbrauch l/100km

70 - 75 l

Fahrbereich

360 km

Höchstgeschwindigkeit

90 km/h

Länge

10,12 m

Länge Ladefläche

7,11 m

Breite

2,50 m

Breite Ladefläche

2,38 m

Höhe

2,91 m [3,00 m]

Radstand

1,93 m – 3,67 m – 1,40 m

Leergewicht

13,8 t [15,4 t]

Nutzlast

11,6 t [10,0 t]

Zul. Gesamtgewicht

25,4 t

Anhängelast gebremst

13,8 t

MLC

25 / 13* [15*]

Spez. Bodendruck kg/cm²



Bodenfreiheit

0,42 m

Watfähigkeit

1,20 m

Steigungsfähigkeit

50 %

Stufenüberschreitfähigkeit

0,50 m

Besatzung

2 - 3

Aufbau

Pritsche offen [Pritsche offen mit Kran]

Winde

Rotzler Trommelwinde

Zugkraft

61 kN

Seillänge

40 m

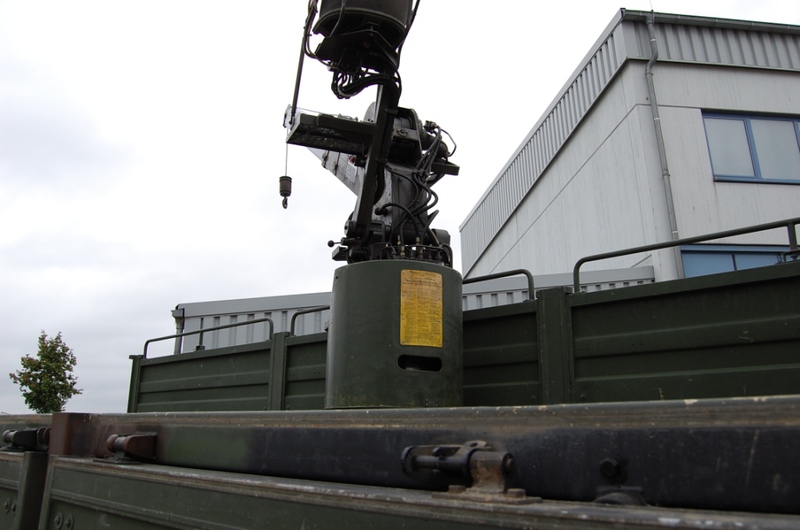

Kran

Atlas Weyhausen Ladekran 1t AK 3006 BW 19

Tragfähigkeit im gesamten Ausladungsbereich

1,2 t

[] für Typ 464

* MLC gilt für unbeladene Fahrzeuge

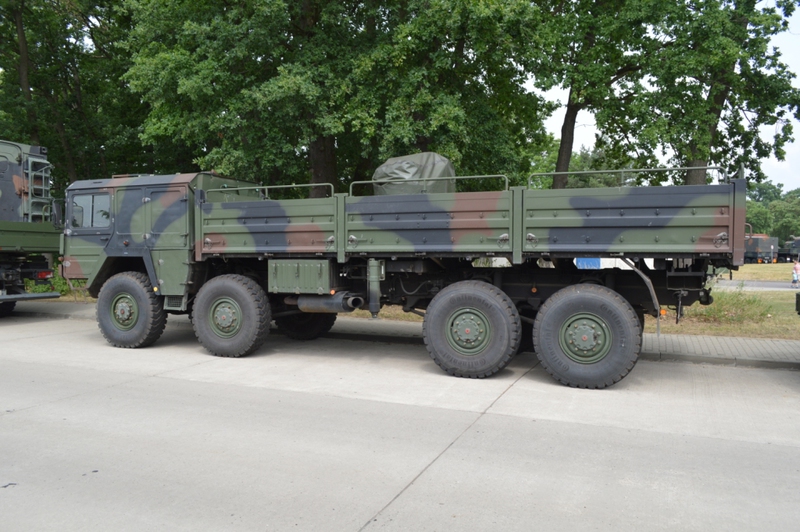

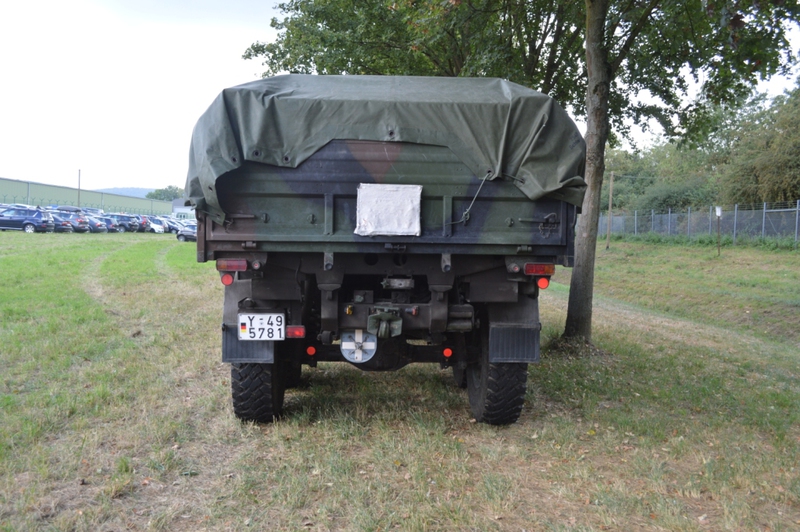

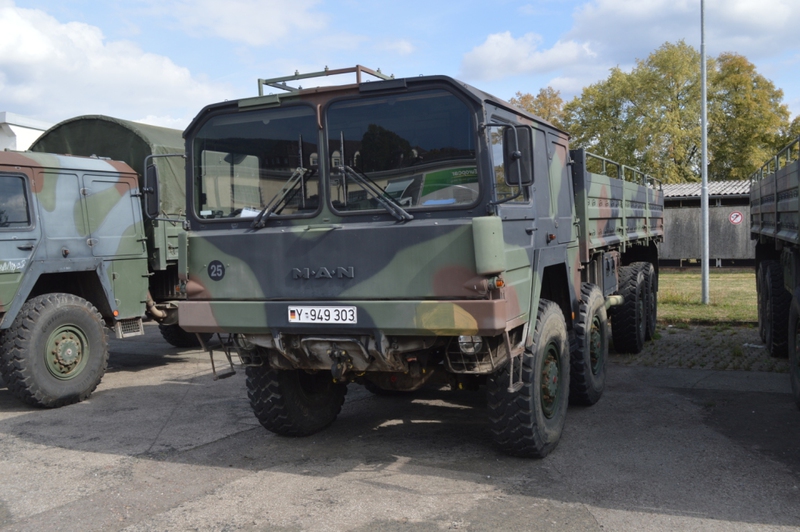

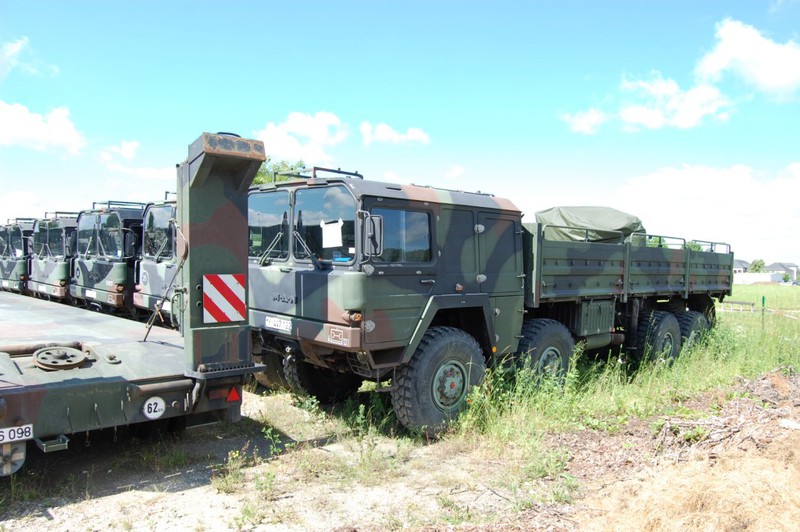

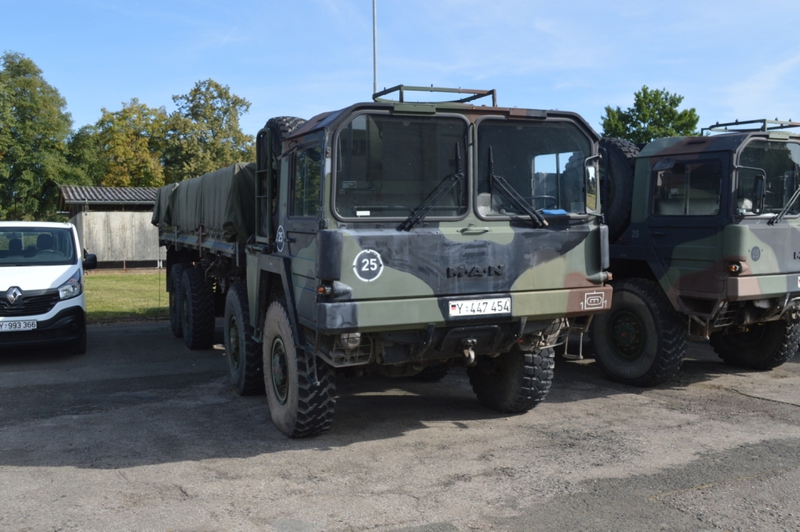

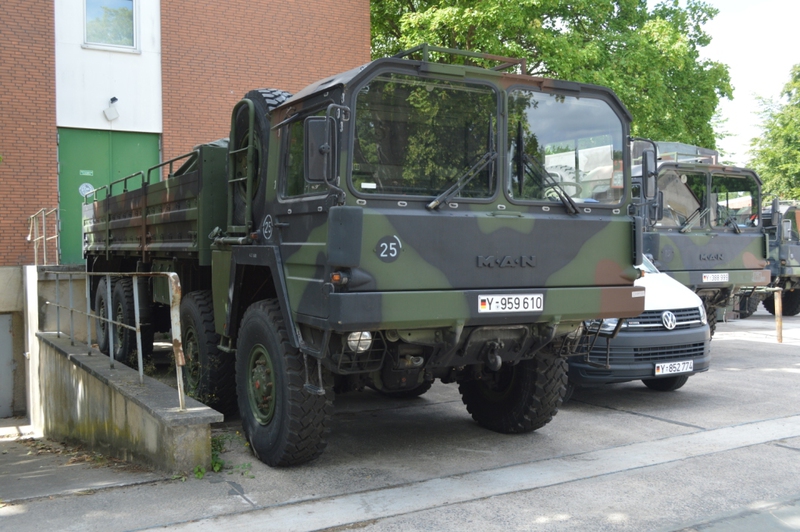

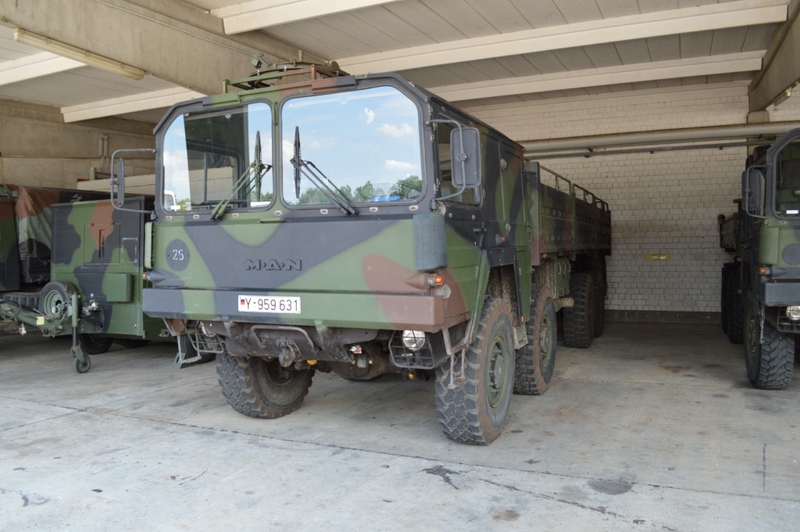

Typ 454

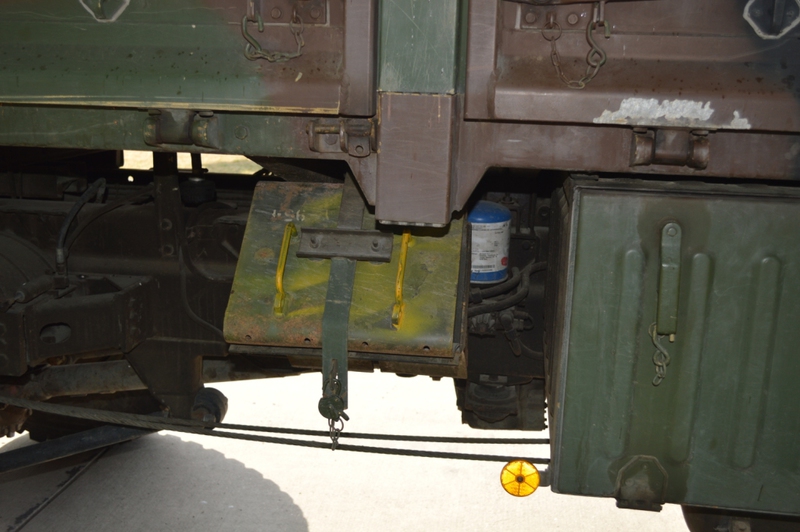

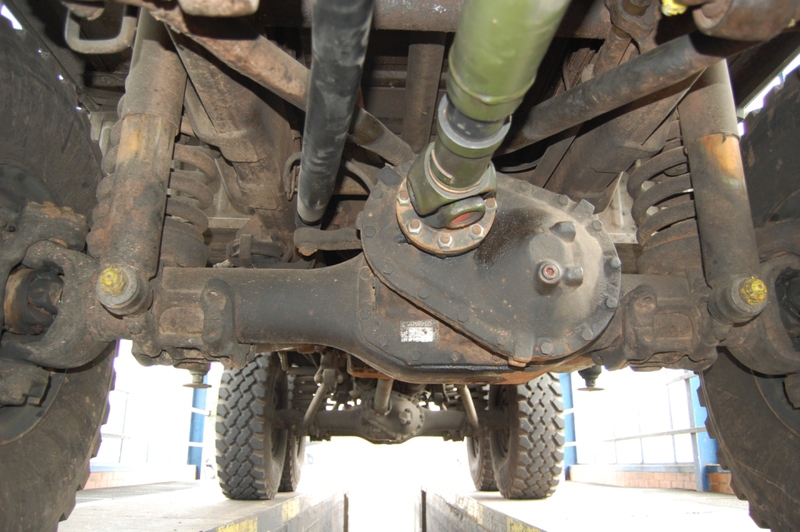

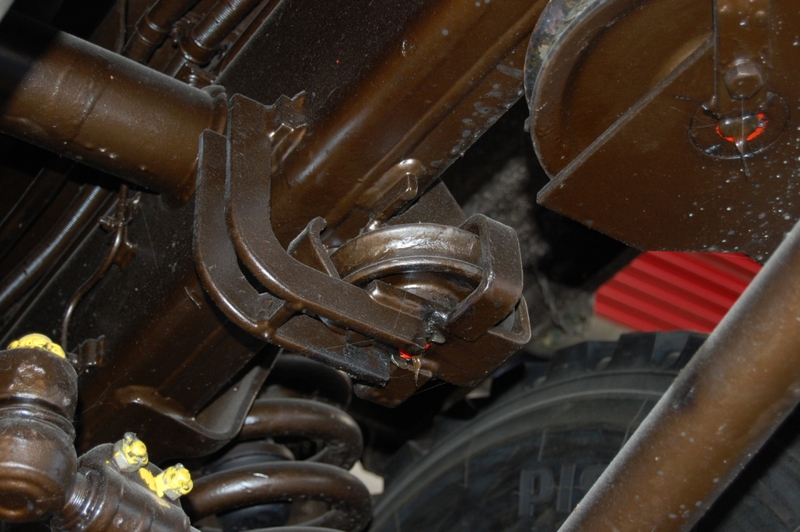

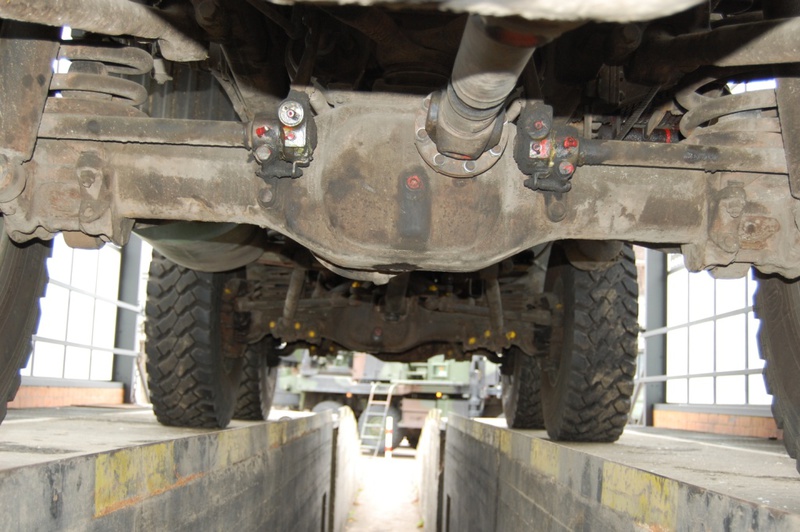

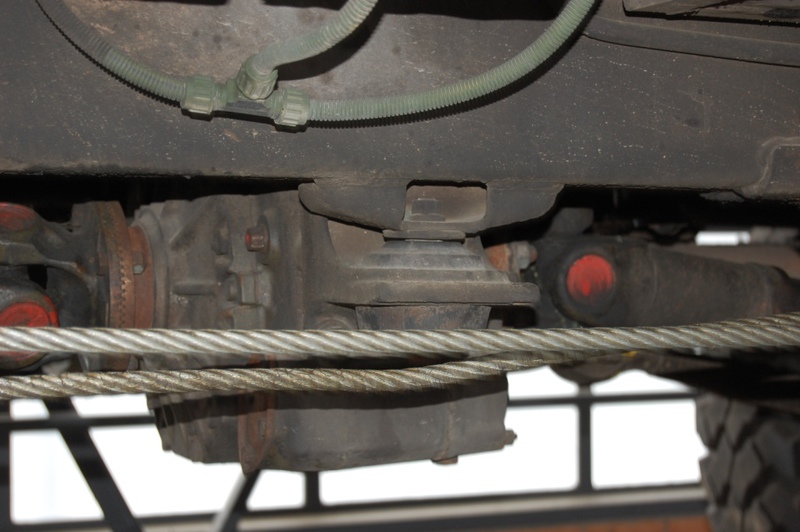

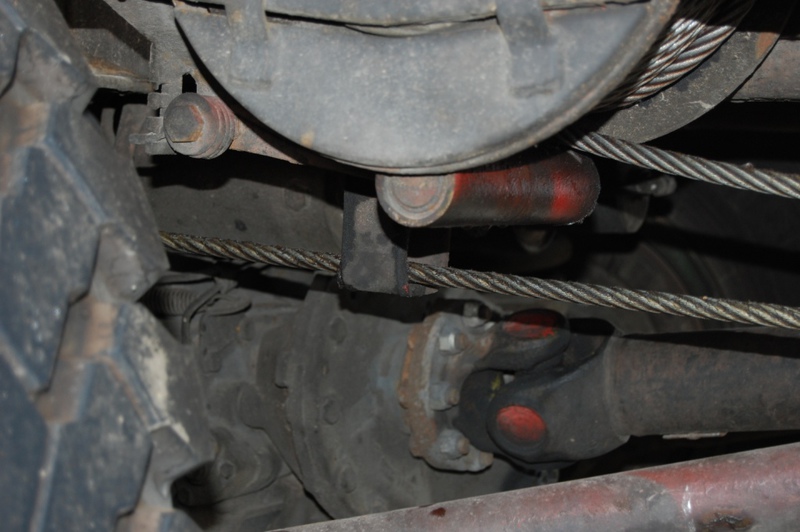

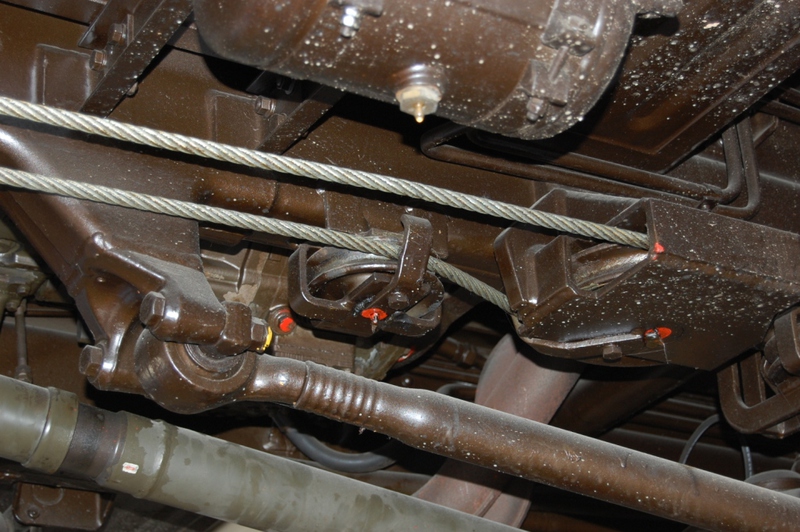

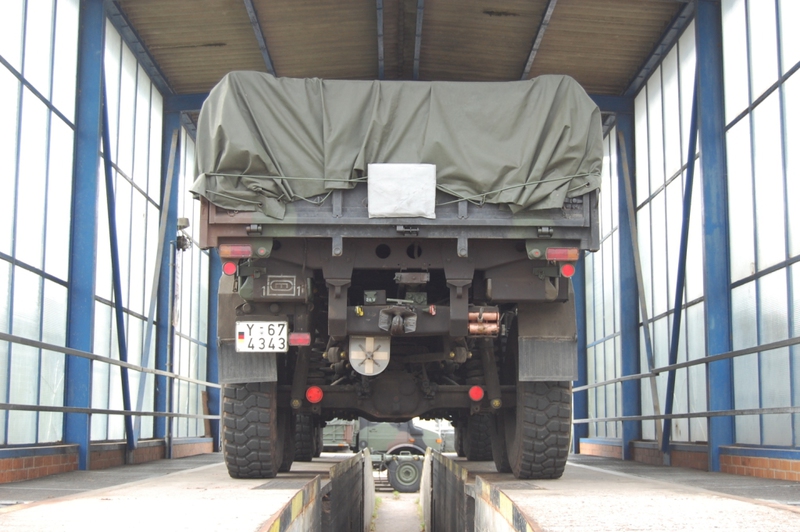

Natürlich darf auch der Blick unter dem Rock nicht fehlen!

Typ 454 FFB Transporter

Durch ein Lastgestell kann der Lkw 10t mil gl auch Elemente der Faltfestbrücke transportieren. Dazu müssen nur die Bordwände und Steckrungen abgebaut werden.

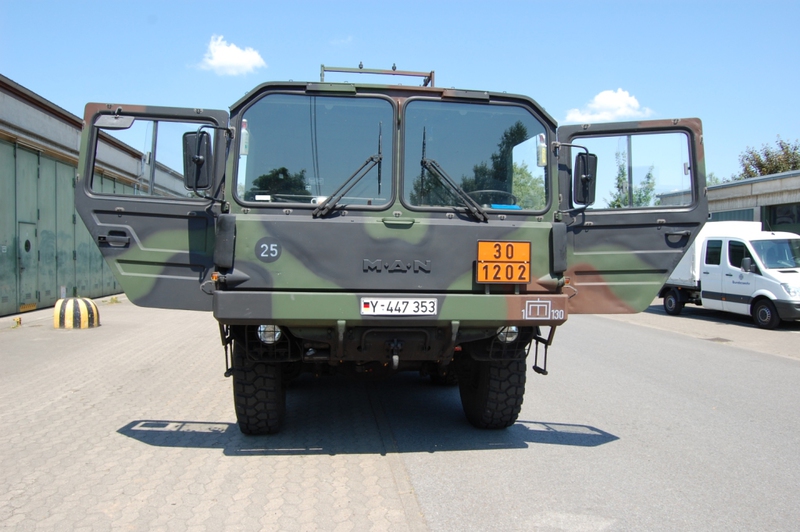

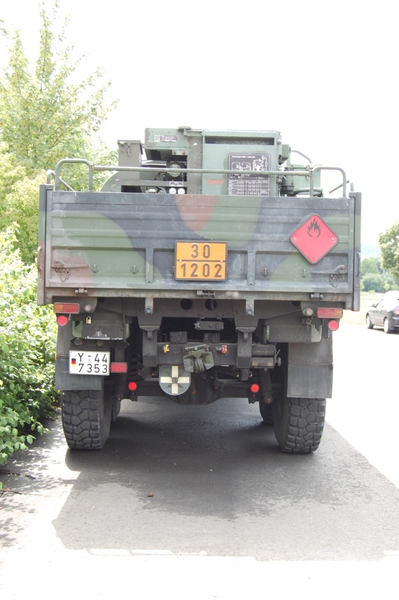

Typ 454 TA

Dieses Fahrzeug habe ich so nur bei den Pionieren gesehen. Da gem. ADR-Richtlinien nur Fahrzeuge mit ASB-Systemen Tanks transportieren dürfen, ist diese Kombination auch nicht mehr zugelassen. Der Grund warum man die Tankanlage statt auf einem Lkw  5t mil gl auf diesen Lkw gesetzt hat, ist in der Tatsache begründet dass die Amphibie M3 nur mit Hilfe der BAA und eben einem 4achsigen Lkw mit mind 10t Zuladung abgeschleppt werden darf.

Beladebeispiele

Der 10t auf den Bildern hat Pipelinematerial der Pioniere geladen.

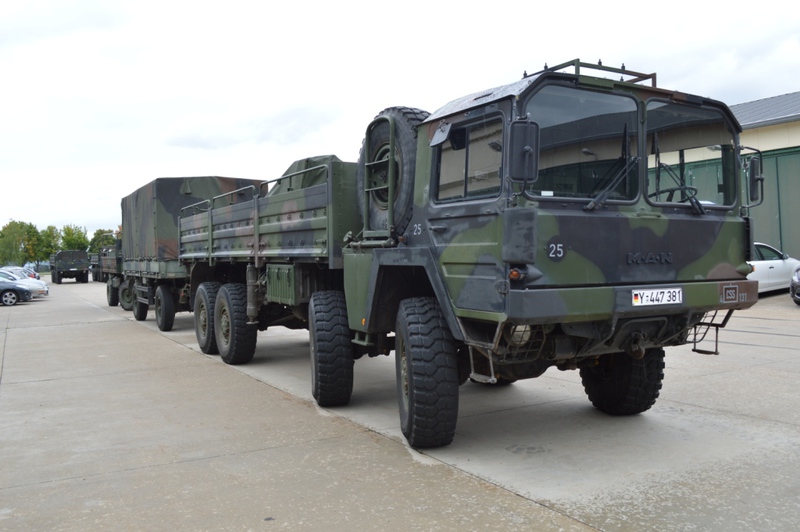

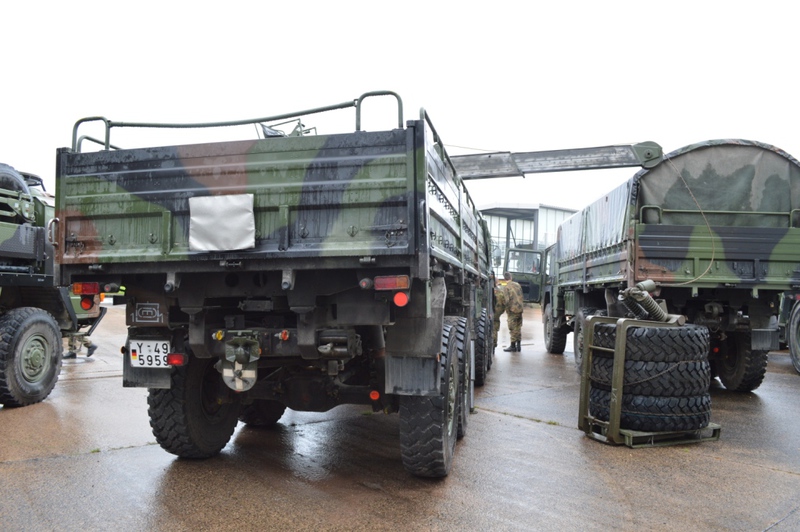

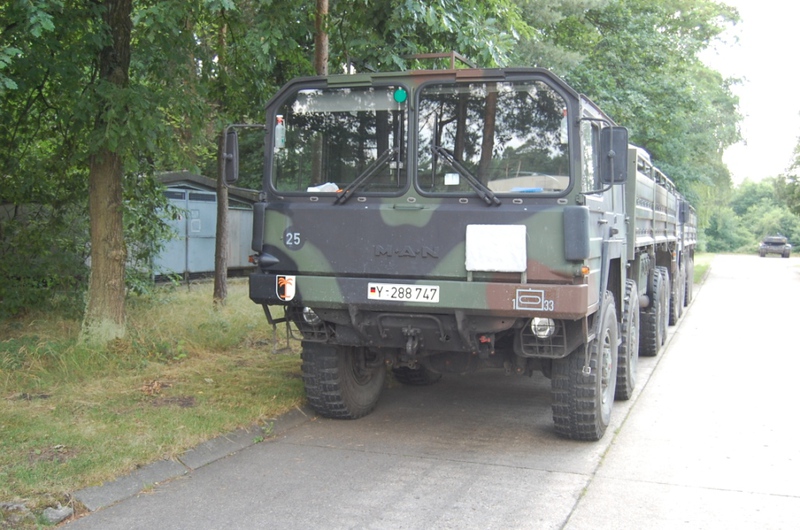

Anhängerbetrieb

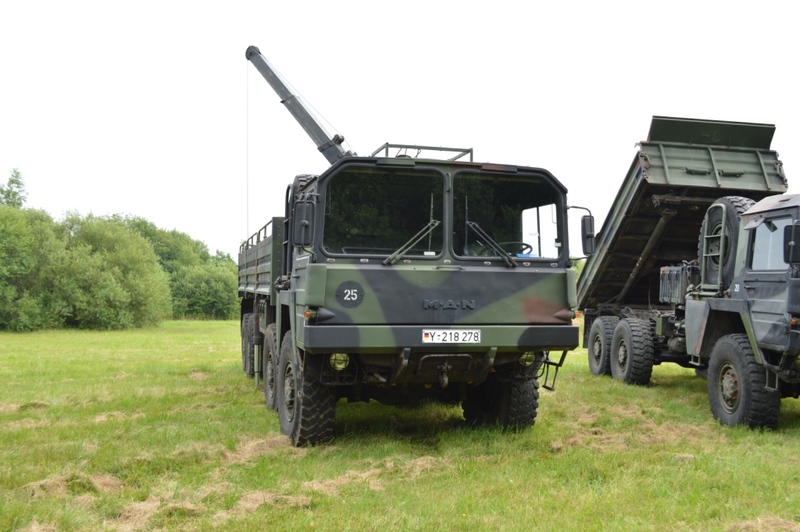

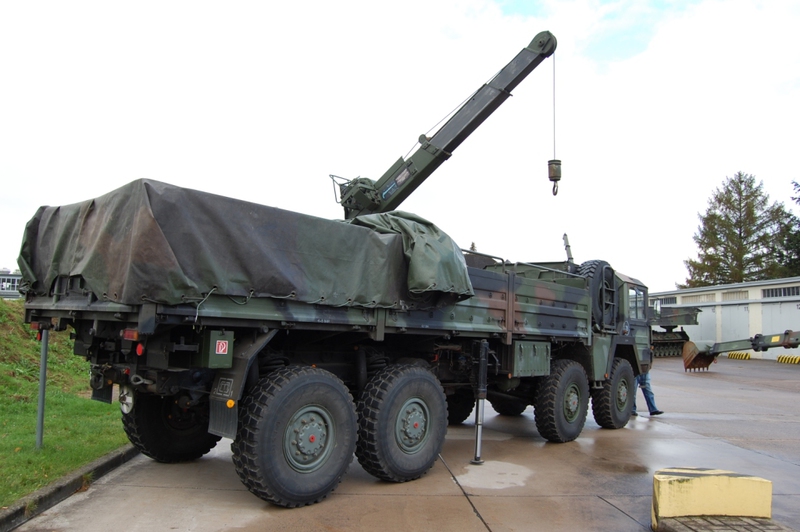

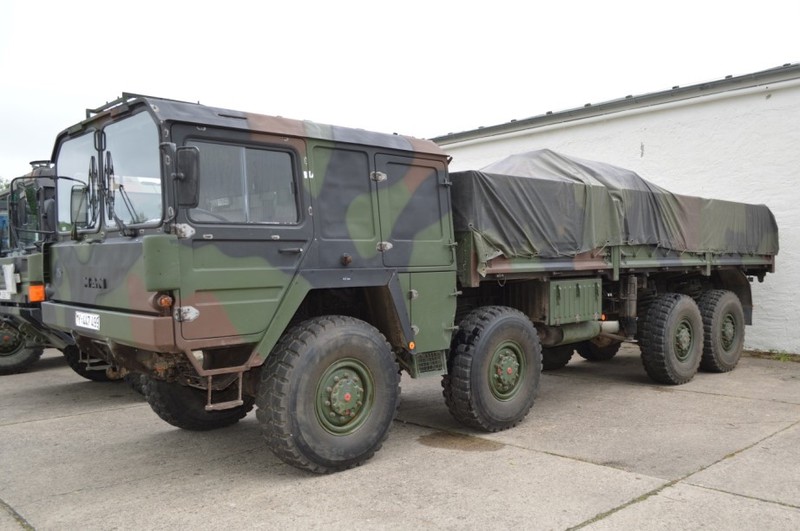

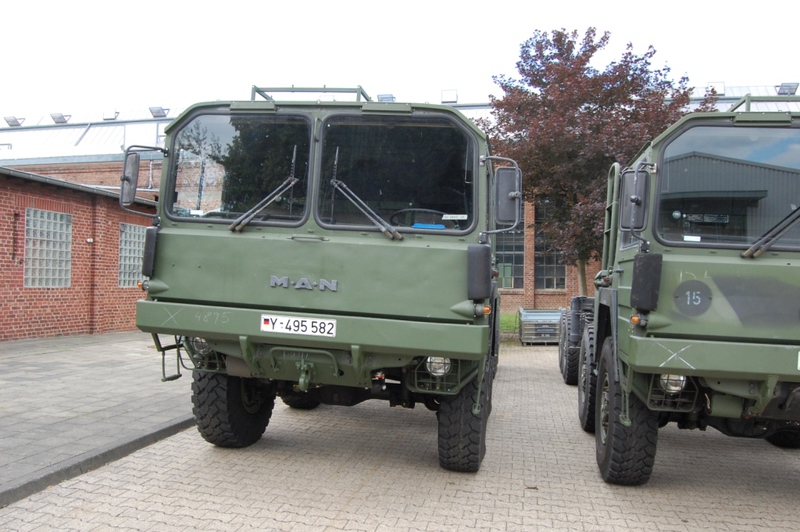

Typ 464

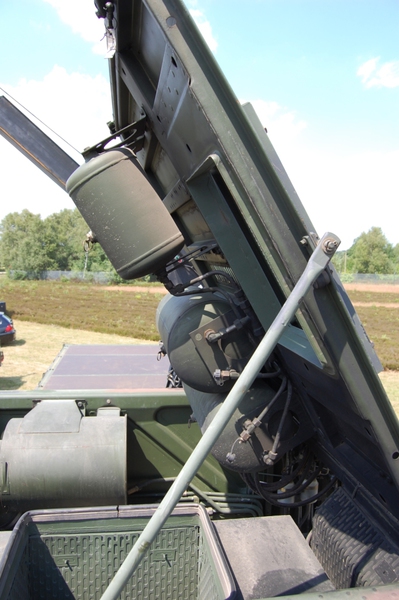

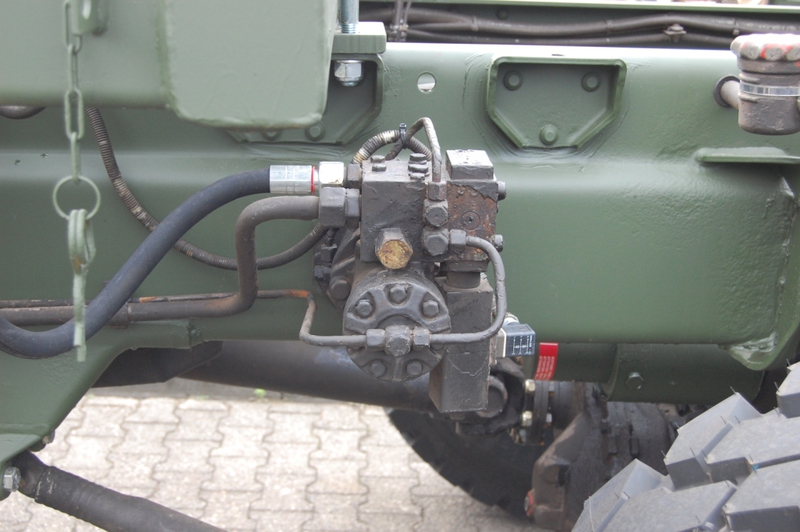

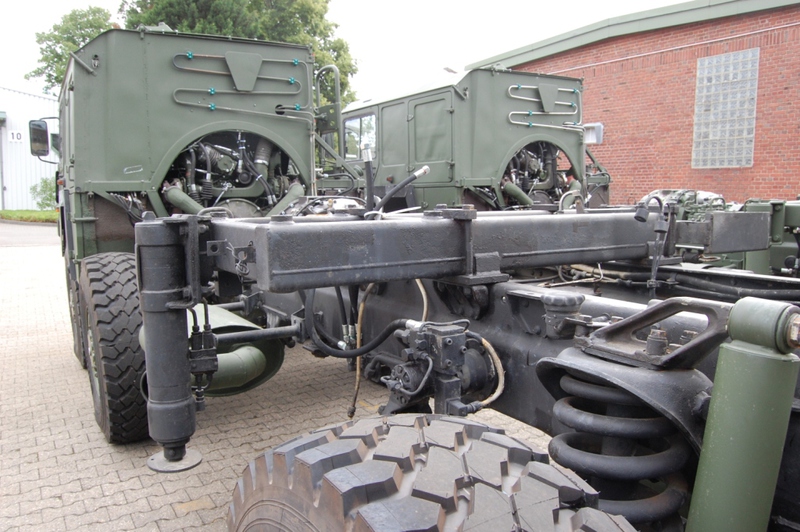

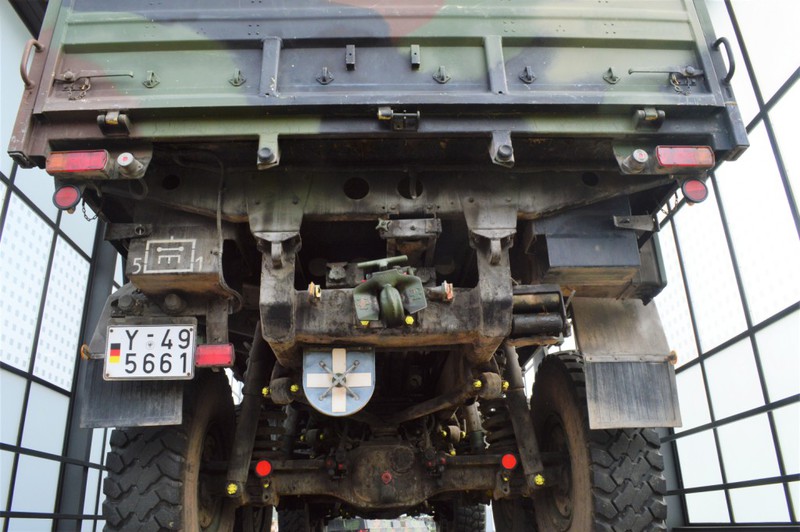

Natürlich darf auch der Blick unter dem Rock nicht fehlen!

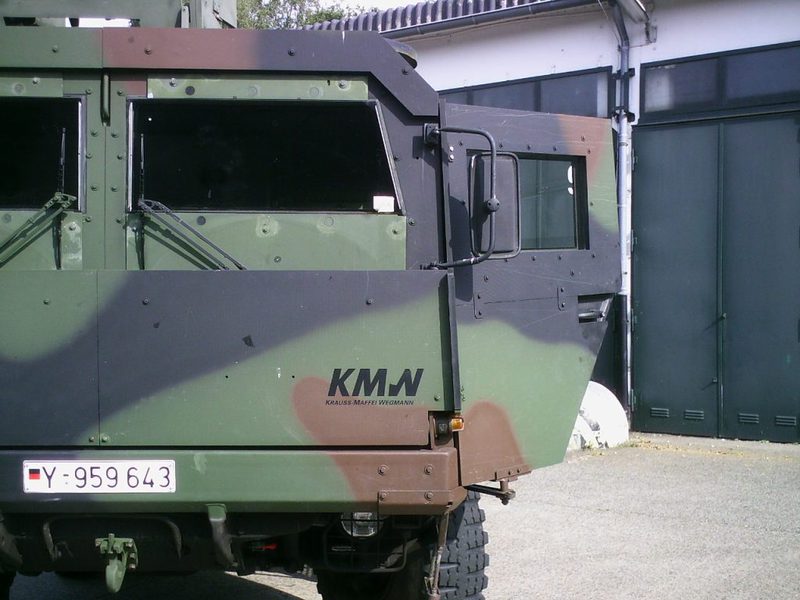

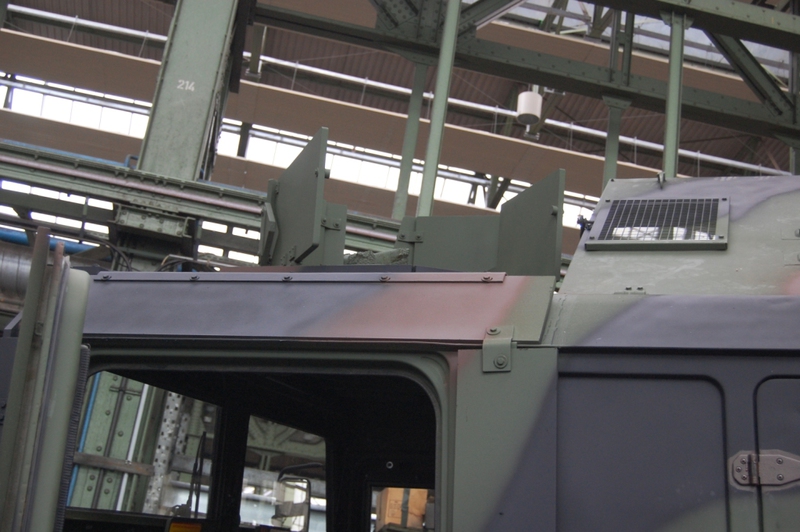

MSA

Anhängerbetrieb

Abkürzungsverzeichnis

MAN

Maschinenfabrik Augsburg - Nürnberg

Lkw

Lastkraftwagen

mil

Militärische Sonderentwicklung

gl

Geländegängig

Kat 1

Kategorie der Geländegängigkeit

MLC

Militärische Lastenklasse

MVG

Mengenverbrauchsgüter

FFB

Faltfestbrücke

MSA

Modulare Schutzausstattung
